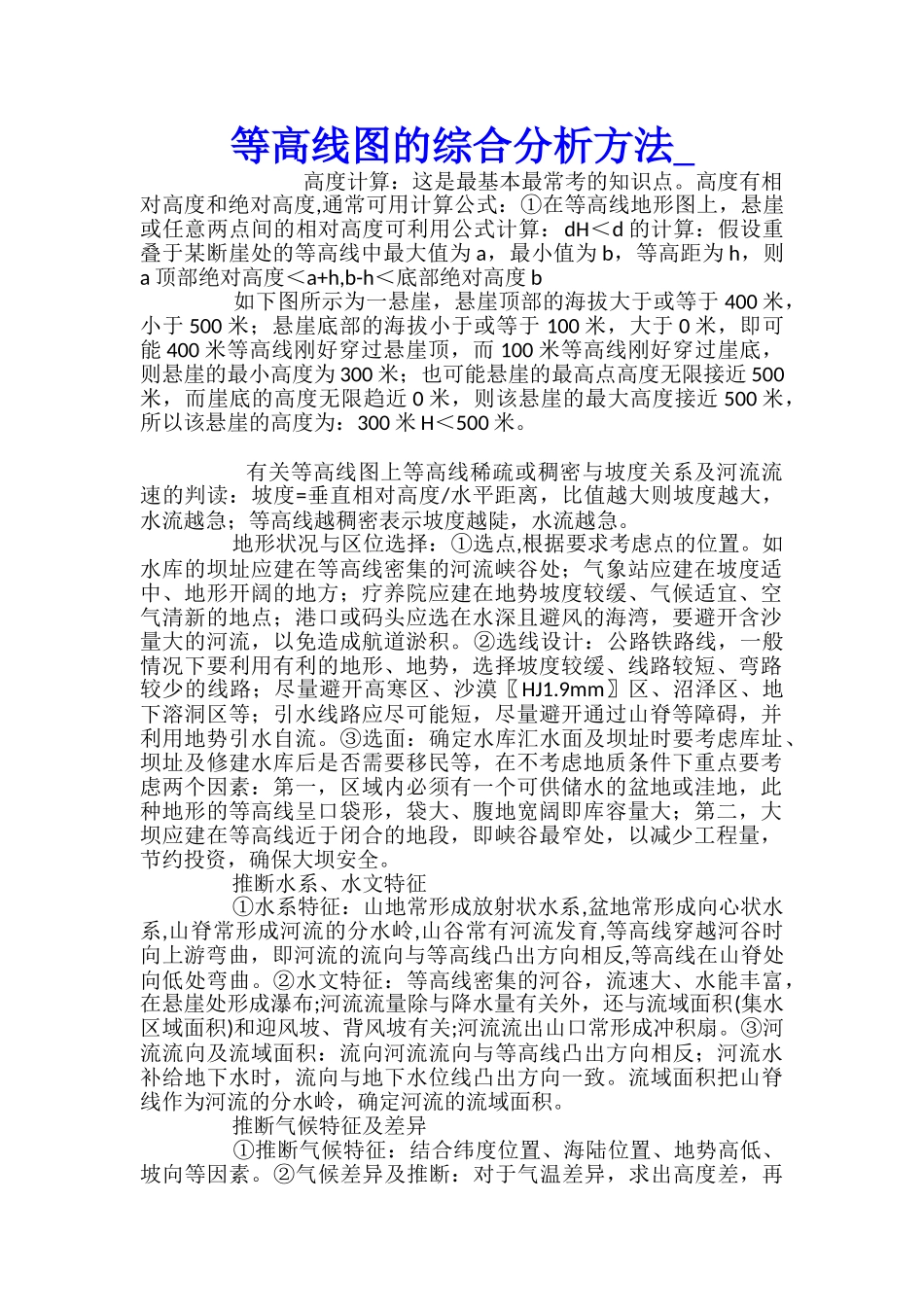

等高线图的综合分析方法_ 高度计算:这是最基本最常考的知识点。高度有相对高度和绝对高度,通常可用计算公式:①在等高线地形图上,悬崖或任意两点间的相对高度可利用公式计算:dH<d 的计算:假设重叠于某断崖处的等高线中最大值为 a,最小值为 b,等高距为 h,则a 顶部绝对高度<a+h,b-h<底部绝对高度 b 如下图所示为一悬崖,悬崖顶部的海拔大于或等于 400 米,小于 500 米;悬崖底部的海拔小于或等于 100 米,大于 0 米,即可能 400 米等高线刚好穿过悬崖顶,而 100 米等高线刚好穿过崖底,则悬崖的最小高度为 300 米;也可能悬崖的最高点高度无限接近 500米,而崖底的高度无限趋近 0 米,则该悬崖的最大高度接近 500 米,所以该悬崖的高度为:300 米 H<500 米。 有关等高线图上等高线稀疏或稠密与坡度关系及河流流速的判读:坡度=垂直相对高度/水平距离,比值越大则坡度越大,水流越急;等高线越稠密表示坡度越陡,水流越急。 地形状况与区位选择:①选点,根据要求考虑点的位置。如水库的坝址应建在等高线密集的河流峡谷处;气象站应建在坡度适中、地形开阔的地方;疗养院应建在地势坡度较缓、气候适宜、空气清新的地点;港口或码头应选在水深且避风的海湾,要避开含沙量大的河流,以免造成航道淤积。②选线设计:公路铁路线,一般情况下要利用有利的地形、地势,选择坡度较缓、线路较短、弯路较少的线路;尽量避开高寒区、沙漠〖HJ1.9mm〗区、沼泽区、地下溶洞区等;引水线路应尽可能短,尽量避开通过山脊等障碍,并利用地势引水自流。③选面:确定水库汇水面及坝址时要考虑库址、坝址及修建水库后是否需要移民等,在不考虑地质条件下重点要考虑两个因素:第一,区域内必须有一个可供储水的盆地或洼地,此种地形的等高线呈口袋形,袋大、腹地宽阔即库容量大;第二,大坝应建在等高线近于闭合的地段,即峡谷最窄处,以减少工程量,节约投资,确保大坝安全。 推断水系、水文特征 ①水系特征:山地常形成放射状水系,盆地常形成向心状水系,山脊常形成河流的分水岭,山谷常有河流发育,等高线穿越河谷时向上游弯曲,即河流的流向与等高线凸出方向相反,等高线在山脊处向低处弯曲。②水文特征:等高线密集的河谷,流速大、水能丰富,在悬崖处形成瀑布;河流流量除与降水量有关外,还与流域面积(集水区域面积)和迎风坡、背风坡有关;河流流出山口常形成冲积扇。③河流流向及流域面积:流向河流流向与等高线凸出方向相...
