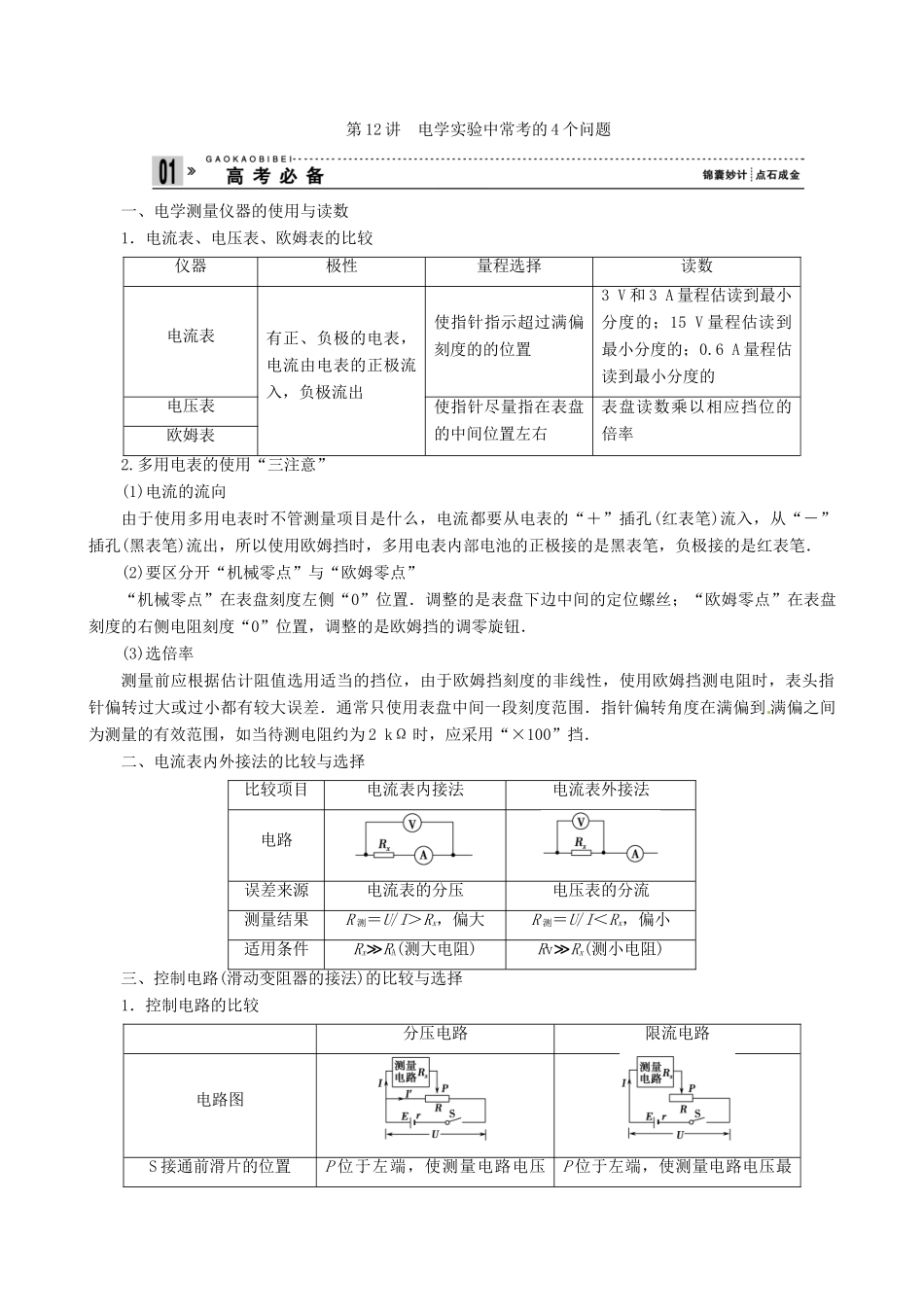

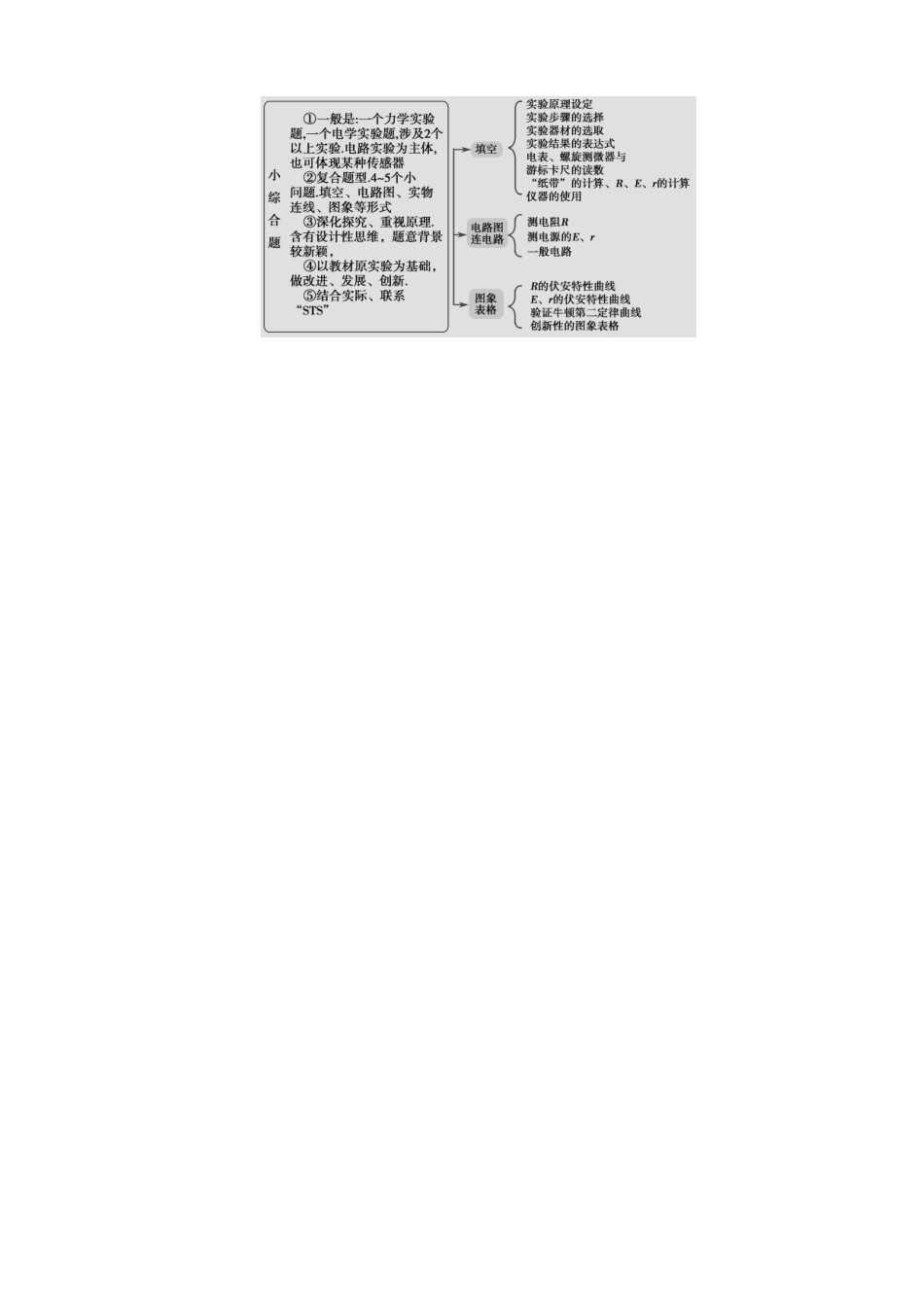

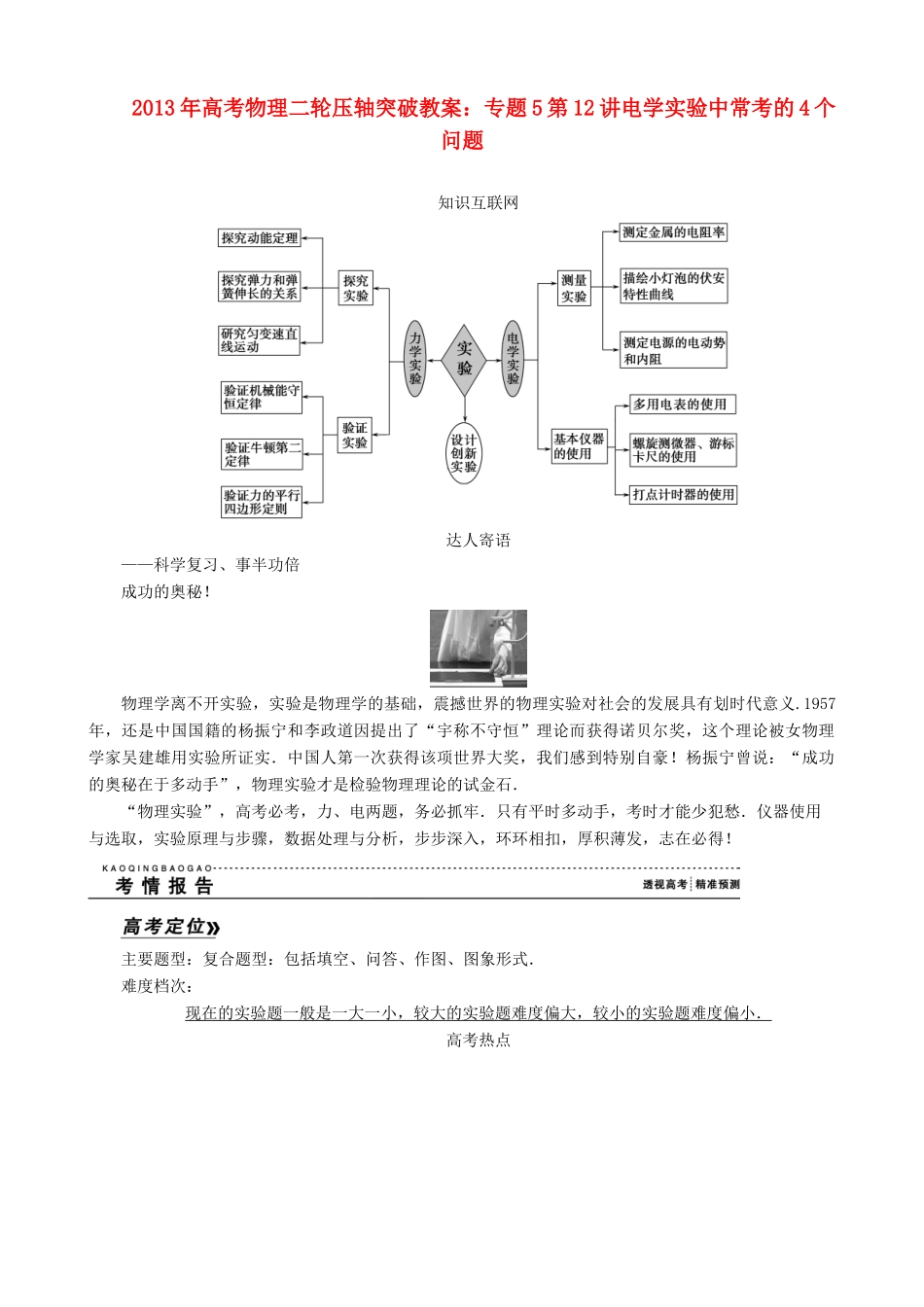

2013 年高考物理二轮压轴突破教案：专题 5 第 12 讲电学实验中常考的 4 个问题知识互联网达人寄语——科学复习、事半功倍成功的奥秘！物理学离不开实验，实验是物理学的基础，震撼世界的物理实验对社会的发展具有划时代意义.1957年，还是中国国籍的杨振宁和李政道因提出了“宇称不守恒”理论而获得诺贝尔奖，这个理论被女物理学家吴建雄用实验所证实．中国人第一次获得该项世界大奖，我们感到特别自豪！杨振宁曾说：“成功的奥秘在于多动手”，物理实验才是检验物理理论的试金石．“物理实验”，高考必考，力、电两题，务必抓牢．只有平时多动手，考时才能少犯愁．仪器使用与选取，实验原理与步骤，数据处理与分析，步步深入，环环相扣，厚积薄发，志在必得！主要题型：复合题型：包括填空、问答、作图、图象形式．难度档次：现在的实验题一般是一大一小，较大的实验题难度偏大，较小的实验题难度偏小．高考热点 第 12 讲 电学实验中常考的 4 个问题一、电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指示超过满偏刻度的的位置3 V 和 3 A 量程估读到最小分度的；15 V 量程估读到最小分度的；0.6 A 量程估读到最小分度的电压表使指针尽量指在表盘的中间位置左右表盘读数乘以相应挡位的倍率欧姆表2.多用电表的使用“三注意”(1)电流的流向由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔．(2)要区分开“机械零点”与“欧姆零点”“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．(3)选倍率测量前应根据估计阻值选用适当的挡位，由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大或过小都有较大误差．通常只使用表盘中间一段刻度范围．指针偏转角度在满偏到 满偏之间为测量的有效范围，如当待测电阻约为 2 kΩ 时，应采用“×100”挡．二、电流表内外接法的比较与选择比较项目电流表内接法电流表外接法电路误差来源电流表的分压电压表的分流测量结果R 测＝U/I＞Rx，偏大R 测＝U/I＜Rx，偏小适用条件Rx≫RA(测大电阻)Rv≫Rx(测小电阻)三、控制电路(滑动变阻器的接法)的...
