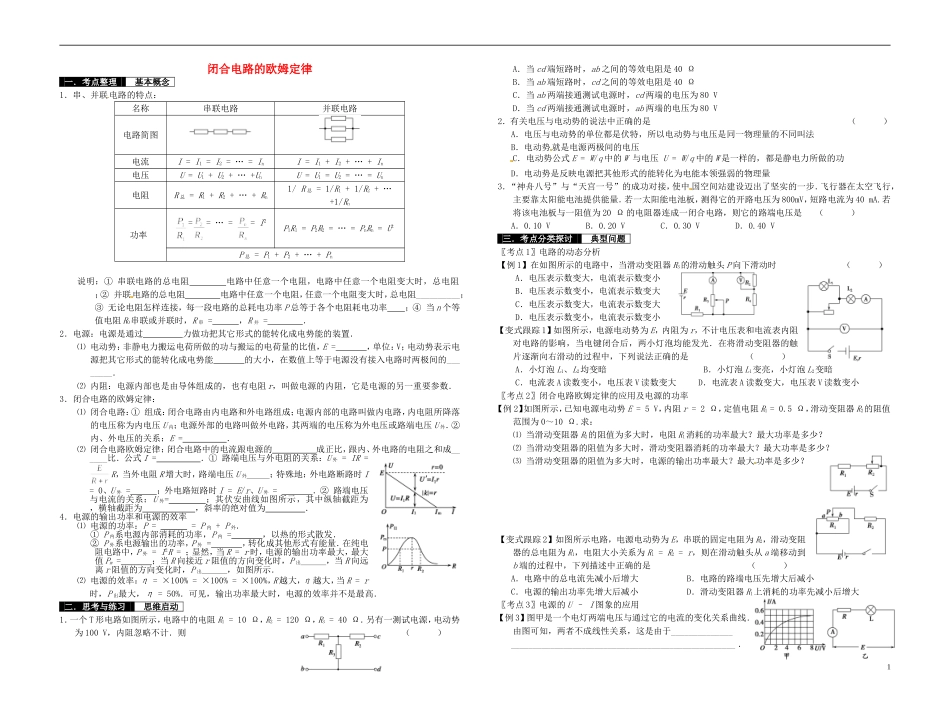

闭合电路的欧姆定律 一．考点整理 基本概念 1．串、并联电路的特点：名称串联电路并联电路电路简图电流I = I1 = I2 = … = InI = I1 + I2 + … + In电压U = U1 + U2 + … +UnU = U1 = U2 = … = Un电阻R 总 = R1 + R2 + … + Rn1/ R 总 = 1/R1 + 1/R2 + … +1/Rn 功率]== … = = I2P1R1 = P2R2 = … = PnRn = U2[P 总 = P1 + P2 + … + Pn说明：① 串联电路的总电阻 电路中任意一个电阻，电路中任意一个电阻变大时，总电阻 ；② 并联电路的总电阻 电路中任意一个电阻，任意一个电阻变大时，总电阻__________；③ 无论电阻怎样连接，每一段电路的总耗电功率 P 总等于各个电阻耗电功率 ；④ 当 n 个等值电阻 R0串联或并联时，R 串 = ，R 并 = ．2．电源：电源是通过 力做功把其它形式的能转化成电势能的装置．⑴ 电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E = ，单位：V；电动势表示电源把其它形式的能转化成电势能 的大小，在数值上等于电源没有接入电路时两极间的________．⑵ 内阻：电源内部也是由导体组成的，也有电阻 r，叫做电源的内阻，它是电源的另一重要参数．3．闭合电路的欧姆定律： ⑴ 闭合电路：① 组成：闭合电路由内电路和外电路组成；电源内部的电路叫做内电路，内电阻所降落的电压称为内电压 U 内；电源外部的电路叫做外电路，其两端的电压称为外电压或路端电压 U 外．② 内、外电压的关系：E = ．⑵ 闭合电路欧姆定律：闭合电路中的电流跟电源的 成正比，跟内、外电路的电阻之和成______比．公式 I = ．① 路端电压与外电阻的关系：U 外 = IR = R，当外电阻 R 增大时，路端电压 U 外 ；特殊地：外电路断路时 I = 0、U 外 = ；外电路短路时 I = E/r、U 外 = ．② 路端电压与电流的关系：U 外= ；其伏安曲线如图所示，其中纵轴截距为 ，横轴截距为 ，斜率的绝对值为 ．4．电源的输出功率和电源的效率⑴ 电源的功率：P = = P 内 + P 外．① P 内系电源内部消耗的功率，P 内 = ，以热的形式散发．② P 外系电源输出的功率，P 外 = ，转化成其他形式有能量．在纯电阻电路中，P 外 = I2R = ；显然，当 R = r 时，电源的输出功率最大，最大值 Pm = ；当 R 向接近 r 阻值的方向变化时，P 出 ，当 R 向远离 r 阻值的方向变化时...
