2014届高考物理一轮复习 探究决定导线电阻的因素教学案VIP专享

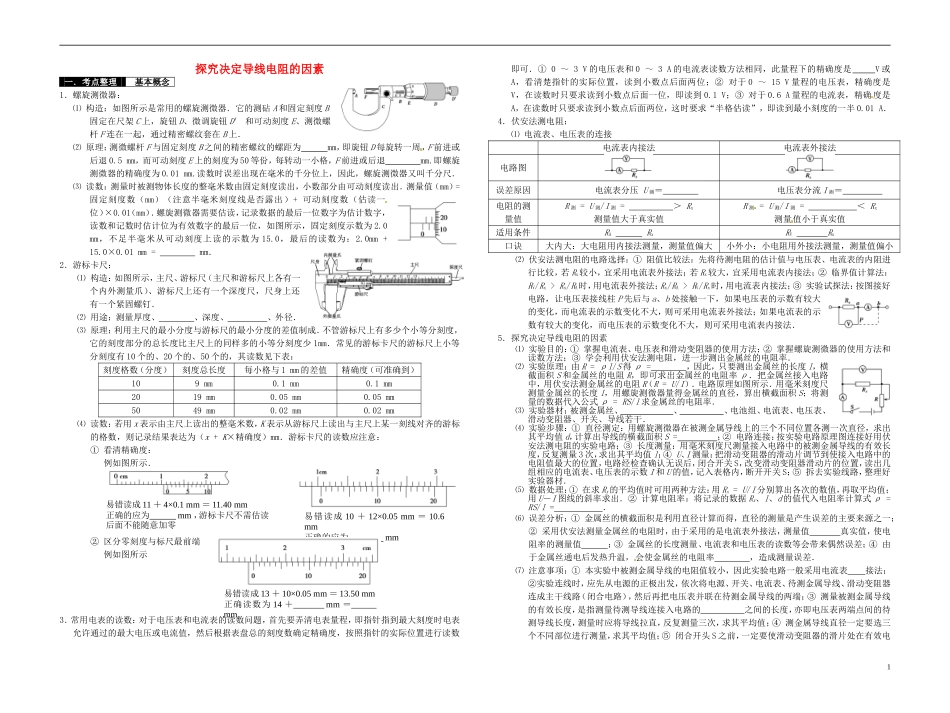

探究决定导线电阻的因素 一．考点整理 基本概念 1．螺旋测微器：⑴ 构造：如图所示是常用的螺旋测微器．它的测砧 A 和固定刻度 B固定在尺架 C 上，旋钮 D、微调旋钮 D′ 和可动刻度 E、测微螺杆 F 连在一起，通过精密螺纹套在 B 上．⑵ 原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 mm，即旋钮 D 每旋转一周，F 前进或后退 0.5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 mm.即螺旋测微器的精确度为 0.01 mm.读数时误差出现在毫米的千分位上，因此，螺旋测微器又叫千分尺．⑶ 读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出．测量值（mm）= 固定刻度数（mm）（注意半毫米刻度线是否露出）+ 可动刻度数（估读一位）×0.01（mm）．螺旋测微器需要估读，记录数据的最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位，如图所示，固定刻度示数为 2.0 mm，不足半毫米从可动刻度上读的示数为 15.0，最后的读数为：2.0mm + 15.0×0.01 mm = mm．2．游标卡尺：⑴ 构造：如图所示，主尺、游标尺（主尺和游标尺上各有一个内外测量爪）、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．⑵ 用途：测量厚度、 、深度、 、外径．⑶ 原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1mm．常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，其读数见下表：刻度格数（分度）刻度总长度每小格与 1 mm 的差值精确度（可准确到）109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm⑷ 读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为（x + K×精确度）mm．游标卡尺的读数应注意：① 看清精确度：例如图所示．② 区分零刻度与标尺最前端例如图所示3．常用电表的读数：对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．① 0 ～ 3 V 的电压表和 0 ～ 3 A 的电流表读数方法相同，此量程下的精确度是 V 或 A，看清楚指针的实际位置，读到小数点后面两位；② 对于 0...
