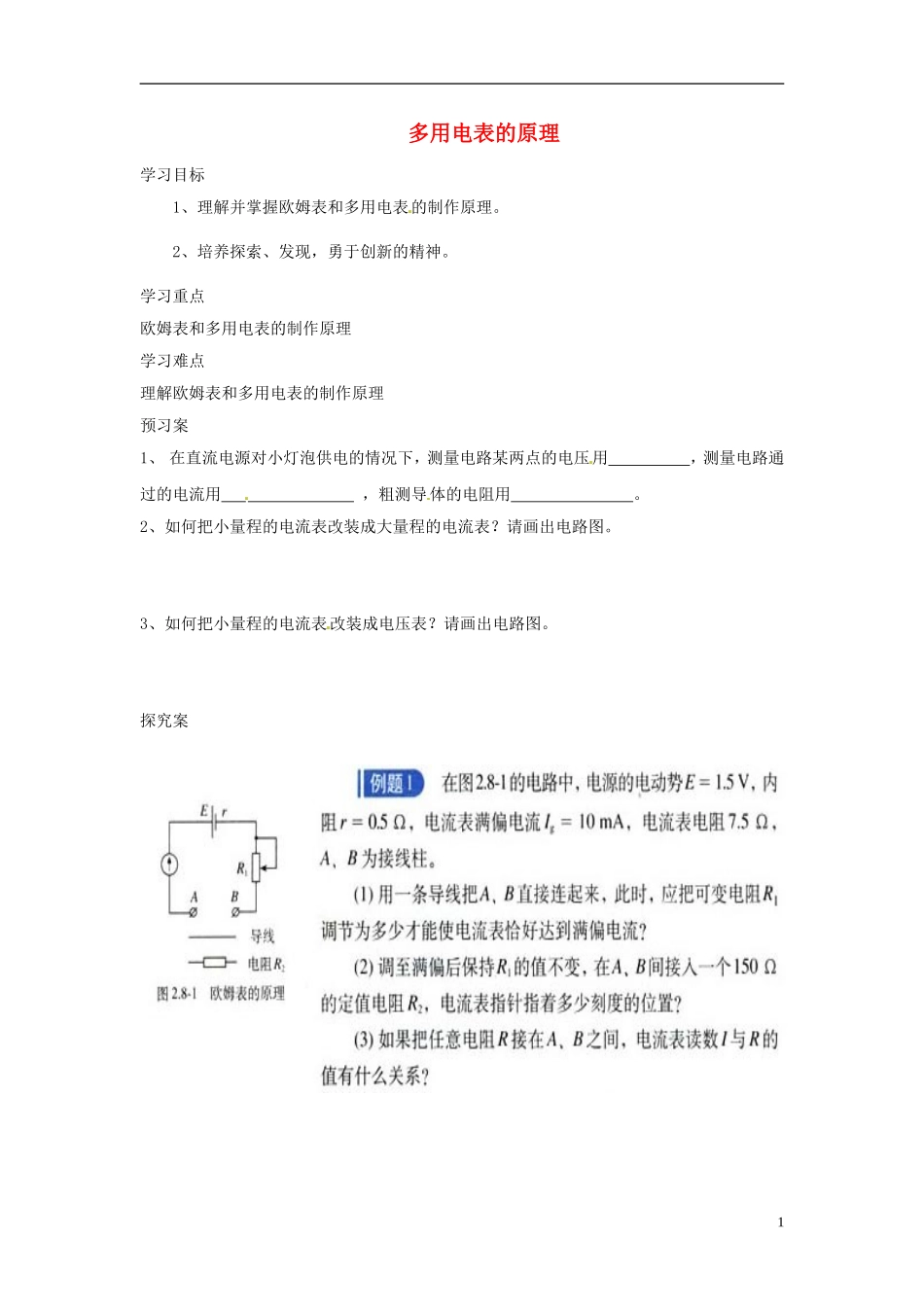

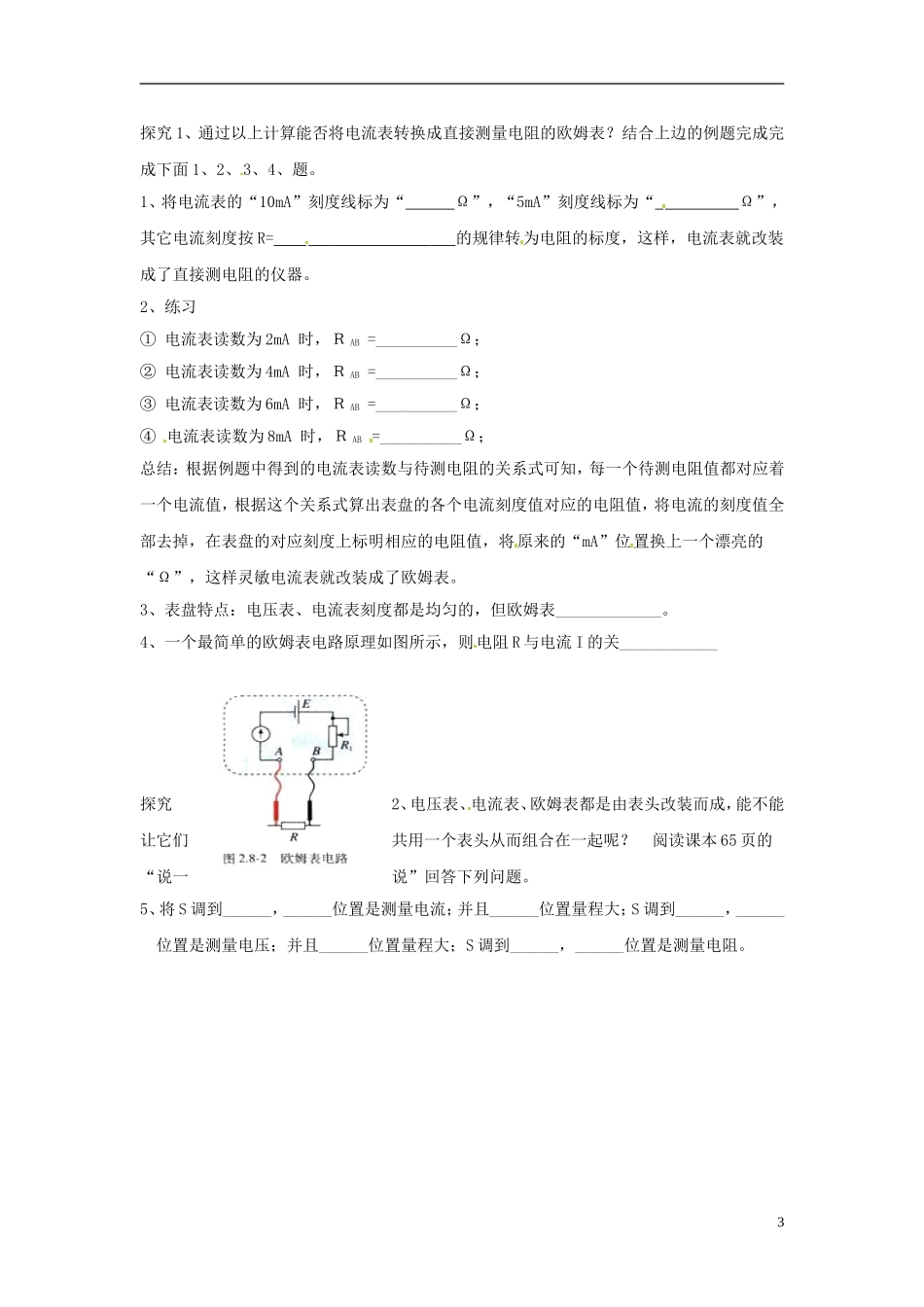

多用电表的原理学习目标1、理解并掌握欧姆表和多用电表的制作原理。2、培养探索、发现，勇于创新的精神。学习重点欧姆表和多用电表的制作原理学习难点理解欧姆表和多用电表的制作原理预习案1、 在直流电源对小灯泡供电的情况下，测量电路某两点的电压用 ，测量电路通过的电流用 ，粗测导体的电阻用 。2、如何把小量程的电流表改装成大量程的电流表？请画出电路图。3、如何把小量程的电流表改装成电压表？请画出电路图。探究案12探究 1、通过以上计算能否将电流表转换成直接测量电阻的欧姆表？结合上边的例题完成完成下面 1、2、3、4、题。1、将电流表的“10mA”刻度线标为“ Ω”，“5mA”刻度线标为“ Ω”，其它电流刻度按 R= 的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。2、练习① 电流表读数为 2mA 时，Ｒ AB =__________Ω；② 电流表读数为 4mA 时，Ｒ AB =__________Ω；③ 电流表读数为 6mA 时，Ｒ AB =__________Ω；④ 电流表读数为 8mA 时，Ｒ AB =__________Ω；总结：根据例题中得到的电流表读数与待测电阻的关系式可知，每一个待测电阻值都对应着一个电流值，根据这个关系式算出表盘的各个电流刻度值对应的电阻值，将电流的刻度值全部去掉，在表盘的对应刻度上标明相应的电阻值，将原来的“mA”位置换上一个漂亮的“Ω”，这样灵敏电流表就改装成了欧姆表。3、表盘特点：电压表、电流表刻度都是均匀的，但欧姆表_____________。4、一个最简单的欧姆表电路原理如图所示，则电阻 R 与电流 I 的关____________探究2、电压表、电流表、欧姆表都是由表头改装而成，能不能让它们共用一个表头从而组合在一起呢？ 阅读课本 65 页的“说一说”回答下列问题。5、将 S 调到______，______位置是测量电流；并且______位置量程大；S 调到______，______位置是测量电压；并且______位置量程大；S 调到______，______位置是测量电阻。3
