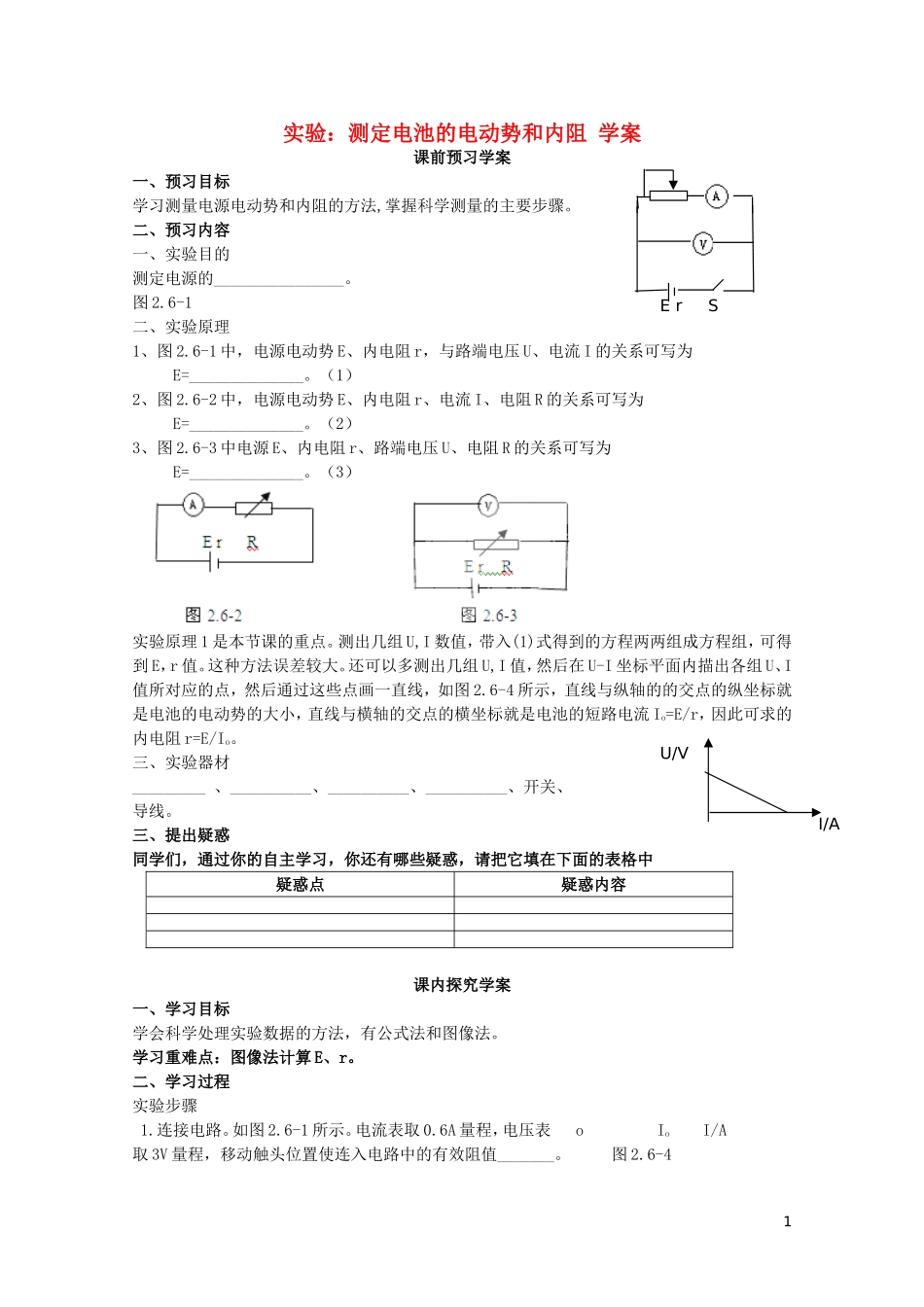

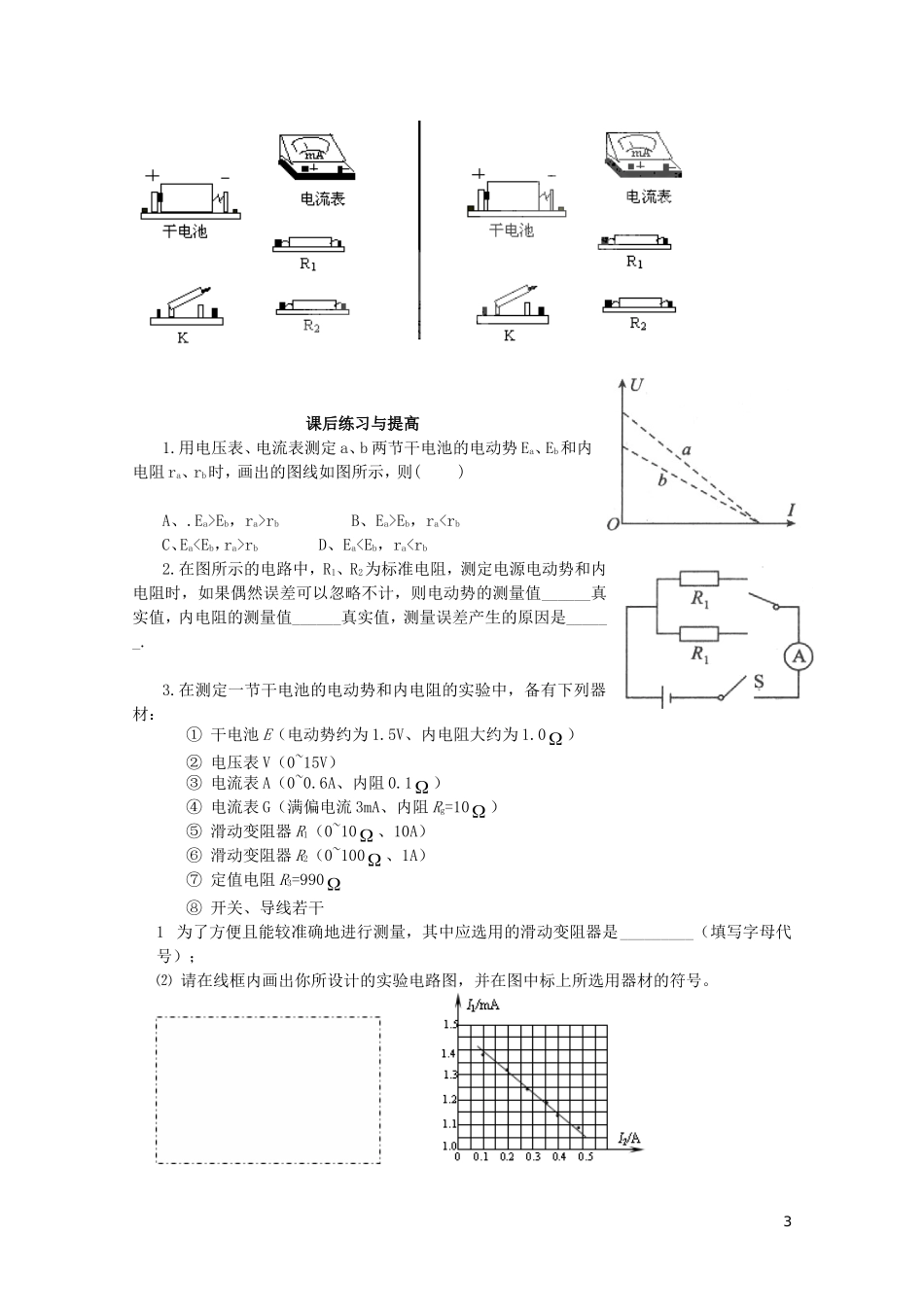

实验：测定电池的电动势和内阻 学案课前预习学案一、预习目标学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤。二、预习内容一、实验目的 测定电源的________________。 图 2.6-1 二、实验原理 1、图 2.6-1 中，电源电动势 E、内电阻 r，与路端电压 U、电流 I 的关系可写为 E=______________。（1）2、图 2.6-2 中，电源电动势 E、内电阻 r、电流 I、电阻 R 的关系可写为 E=______________。（2）3、图 2.6-3 中电源 E、内电阻 r、路端电压 U、电阻 R 的关系可写为 E=______________。（3） 实验原理 1 是本节课的重点。测出几组 U,I 数值，带入(1)式得到的方程两两组成方程组，可得到 E，r 值。这种方法误差较大。还可以多测出几组 U,I 值，然后在 U-I 坐标平面内描出各组 U、I值所对应的点，然后通过这些点画一直线，如图 2.6-4 所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流 Io=E/r，因此可求的内电阻 r=E/Io。 三、实验器材 _________ 、__________、__________、__________、开关、导线。 三、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中疑惑点疑惑内容课内探究学案一、学习目标学会科学处理实验数据的方法，有公式法和图像法。学习重难点：图像法计算 E、r。二、学习过程实验步骤 1.连接电路。如图 2.6-1 所示。电流表取 0.6A 量程，电压表 o Io I/A 取 3V 量程，移动触头位置使连入电路中的有效阻值_______。 图 2.6-4 1E r SI/AU/V 2.测几组（I，U）值。闭合电键，移动变阻器触头位置，使电流有明显示数，记下一组（I，U）值，断开电键。用同样方法，多次移动变阻器触头位置，记录多组（I，U）值，然后断开电键。 3.建立坐标系、描点。纵轴表示__________,横轴表示__________,取合适的标度，使所描坐标点分布绝大部分坐标纸，必要时纵坐标可以_________________。 4.据描出的坐标点作出 U-I 图像。应使图象尽量多的通过描出的点，不在图象上的点要尽量对称的分布于图线两侧，误差很大，应坚决舍弃。 5.测算电动势和内电阻。准确读出 U-I 图线与纵轴和横轴的交点坐标，并带入 U=E-Ir 中，算出 E=?r=?【典型例题】用电流表和电压表测定电池的电动势 E 和内电阻 r，所用的电路如图 2.6-5 所示，一位同学测得六组数据如下表中所示。 (1)试根据这些数据...
