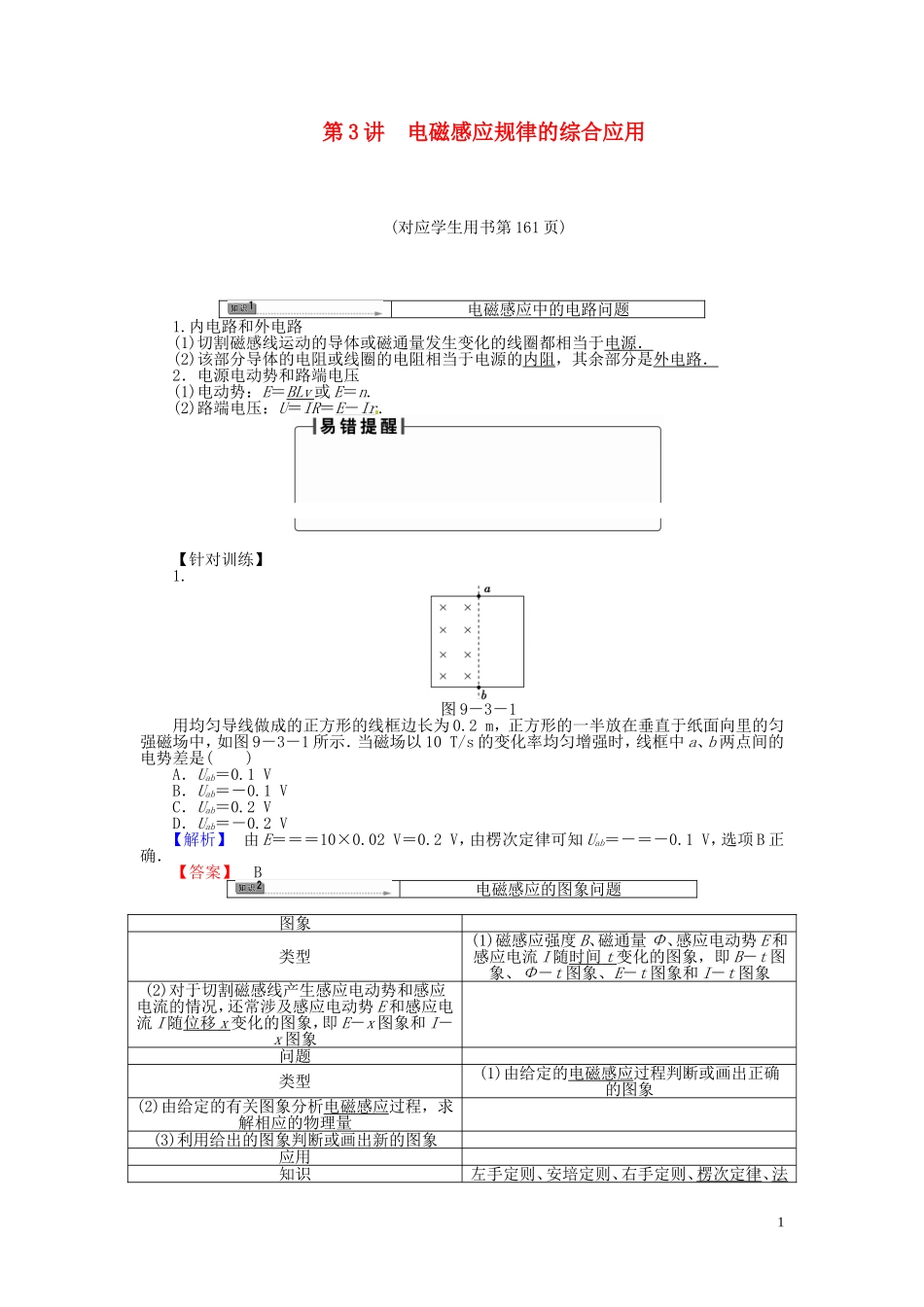

第 3 讲 电磁感应规律的综合应用(对应学生用书第 161 页)电磁感应中的电路问题1.内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路．2．电源电动势和路端电压(1)电动势：E＝BLv 或 E＝n.(2)路端电压：U＝IR＝E － Ir .【针对训练】1.图 9－3－1用均匀导线做成的正方形的线框边长为 0.2 m，正方形的一半放在垂直于纸面向里的匀强磁场中，如图 9－3－1 所示．当磁场以 10 T/s 的变化率均匀增强时，线框中 a、b 两点间的电势差是( )A．Uab＝0.1 VB．Uab＝－0.1 VC．Uab＝0.2 VD．Uab＝－0.2 V【解析】 由 E＝＝＝10×0.02 V＝0.2 V，由楞次定律可知 Uab＝－＝－0.1 V，选项 B 正确．【答案】 B电磁感应的图象问题图象类型(1)磁感应强度 B、磁通量 Φ、感应电动势 E 和感应电流 I 随时间 t 变化的图象，即 B－t 图象、Φ－t 图象、E－t 图象和 I－t 图象(2)对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势 E 和感应电流 I 随位移 x 变化的图象，即 E－x 图象和 I－x 图象问题类型(1)由给定的电磁感应过程判断或画出正确的图象(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(3)利用给出的图象判断或画出新的图象应用知识左手定则、安培定则、右手定则、楞次定律、法1拉第电磁感应定律、欧姆定律、牛顿定律、函数图象知识等【针对训练】2.图 9－3－2(2012·福建高考)如图 9－3－2，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心 O 为坐标原点，建立竖直向下为正方向的 x 轴，则选项图中最能正确反映环中感应电流 i 随环心位置坐标 x 变化的关系图象是( )【解析】 闭合铜环在下落过程中穿过铜环的磁场方向始终向上，磁通量先增加后减少，由楞次定律可判断感应电流的方向要发生变化，D 项错误；因穿过闭合铜环的磁通量的变化率不是均匀变化，所以感应电流随 x 的变化关系不可能是线性关系，A 项错误；铜环由静止开始下落，速度较小，所以穿过铜环的磁通量的变化率较小，产生的感应电流的最大值较小，过O 点后，铜环的速度增大，磁通量的变化率较大，所以感应电流的反向最大值大于正向最大值，故 B 项正确，C 项错误．【答案】 B电磁感应现象中的能量问题1.能...
