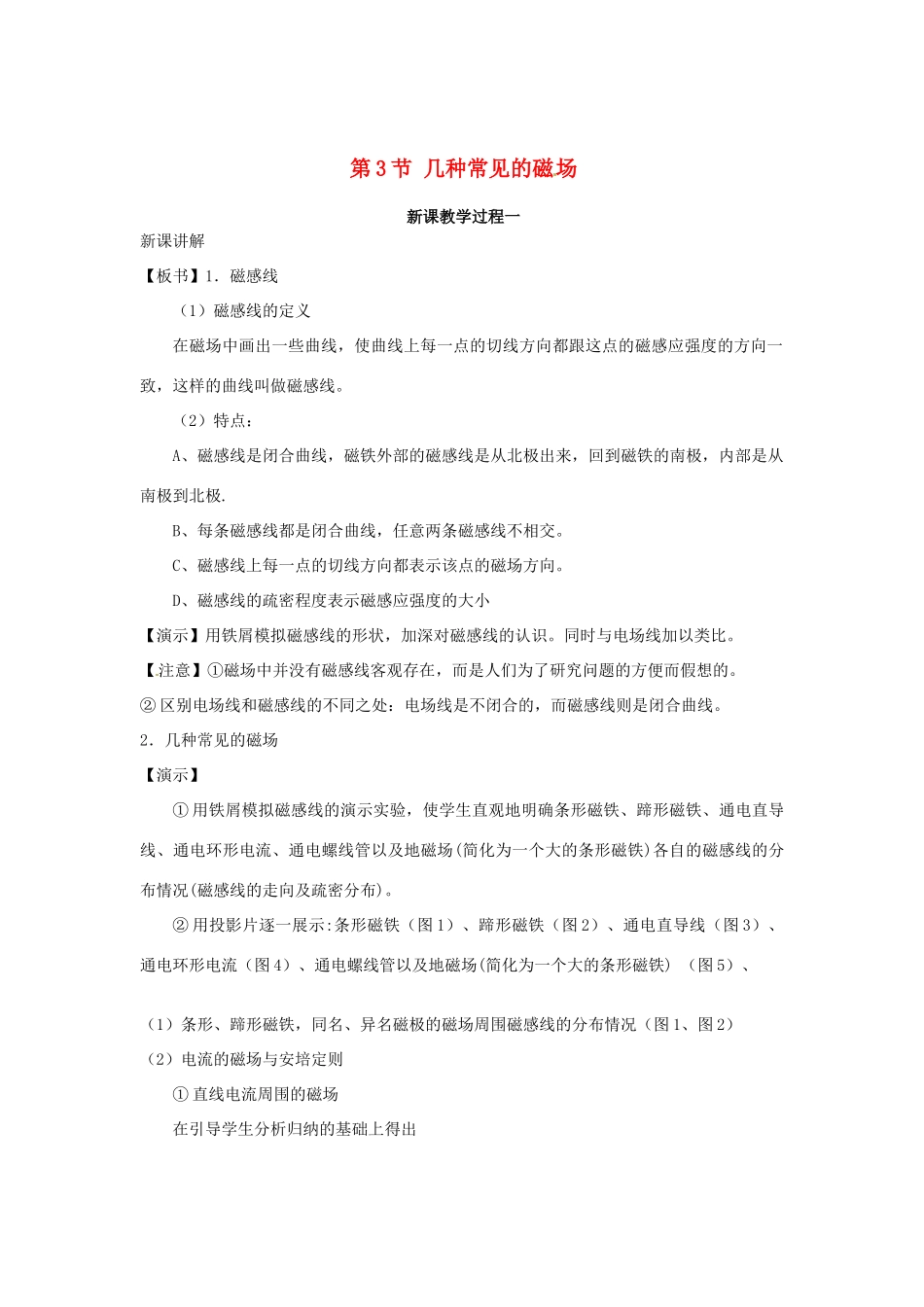

第 3 节 几种常见的磁场新课教学过程一新课讲解【板书】1．磁感线（1）磁感线的定义在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致，这样的曲线叫做磁感线。（2）特点： A、磁感线是闭合曲线，磁铁外部的磁感线是从北极出来，回到磁铁的南极，内部是从南极到北极.B、每条磁感线都是闭合曲线，任意两条磁感线不相交。C、磁感线上每一点的切线方向都表示该点的磁场方向。D、磁感线的疏密程度表示磁感应强度的大小【演示】用铁屑模拟磁感线的形状，加深对磁感线的认识。同时与电场线加以类比。【注意】①磁场中并没有磁感线客观存在，而是人们为了研究问题的方便而假想的。② 区别电场线和磁感线的不同之处：电场线是不闭合的，而磁感线则是闭合曲线。2．几种常见的磁场【演示】① 用铁屑模拟磁感线的演示实验，使学生直观地明确条形磁铁、蹄形磁铁、通电直导线、通电环形电流、通电螺线管以及地磁场(简化为一个大的条形磁铁)各自的磁感线的分布情况(磁感线的走向及疏密分布)。② 用投影片逐一展示:条形磁铁（图 1）、蹄形磁铁（图 2）、通电直导线（图 3）、通电环形电流（图 4）、通电螺线管以及地磁场(简化为一个大的条形磁铁) （图 5）、（1）条形、蹄形磁铁，同名、异名磁极的磁场周围磁感线的分布情况（图 1、图 2）（2）电流的磁场与安培定则① 直线电流周围的磁场在引导学生分析归纳的基础上得出a 直线电流周围的磁感线：是一些以导 线上各点为圆心的同心圆，这些同心圆都在跟导线垂直的平面上.（图 3）b 直线电流的方向和磁感线方向之间的关系可用安培定 则（也叫右手螺旋定则）来判定：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向.② 环形电流的磁场a 环形电流磁场的磁感线：是一些围绕环形导线的闭合曲线，在环形导线的中心轴线上，磁感线和环形导线的平面垂直（图 4）。［教师引导学生得］b 环形电流的方向跟中心轴线上的磁感线方向之间的关系也可以用安培定则来判定：让右手弯曲的四指和和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线中心轴线上磁感线的方向.③ 通电螺线管的磁场.a 通电螺线管磁场的磁感线：和条形磁铁外部的磁感线相似，一端相当于南极，一端相当于北极；内部的磁感 线和螺线管的轴线平行，方向由南极指向北极，并和外部的磁感线连接，形成一些环绕电流的闭合曲线（图 5）b 通电...
