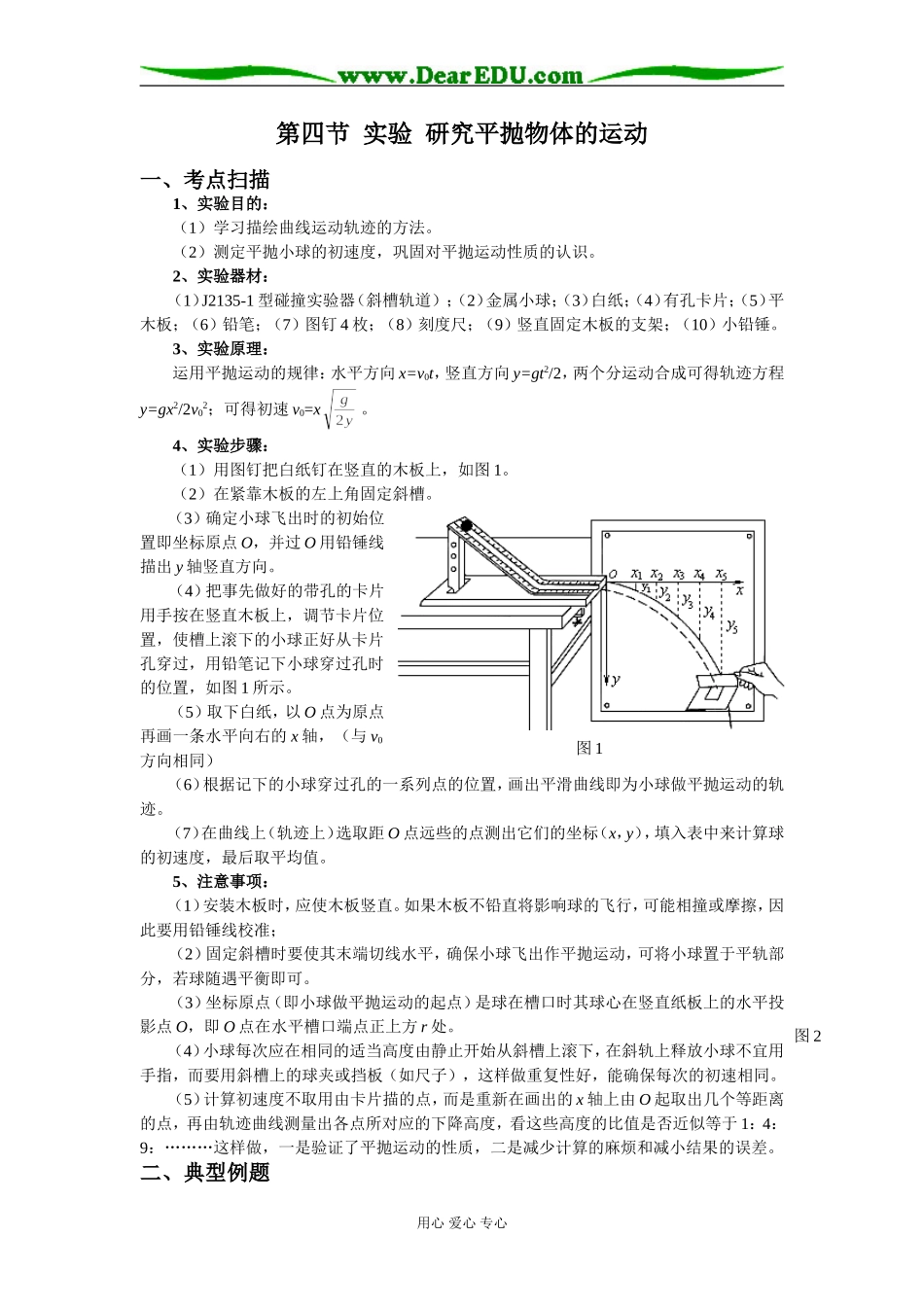

第四节 实验 研究平抛物体的运动一、考点扫描1、实验目的：（1）学习描绘曲线运动轨迹的方法。（2）测定平抛小球的初速度，巩固对平抛运动性质的认识。2、实验器材：（1）J2135-1 型碰撞实验器（斜槽轨道）；（2）金属小球；（3）白纸；（4）有孔卡片；（5）平木板；（6）铅笔；（7）图钉 4 枚；（8）刻度尺；（9）竖直固定木板的支架；（10）小铅锤。3、实验原理：运用平抛运动的规律：水平方向 x=v0t，竖直方向 y=gt2/2，两个分运动合成可得轨迹方程y=gx2/2v02；可得初速 v0=x。4、实验步骤：（1）用图钉把白纸钉在竖直的木板上，如图 1。（2）在紧靠木板的左上角固定斜槽。 （3）确定小球飞出时的初始位置即坐标原点 O，并过 O 用铅锤线描出 y 轴竖直方向。（4）把事先做好的带孔的卡片用手按在竖直木板上，调节卡片位置，使槽上滚下的小球正好从卡片孔穿过，用铅笔记下小球穿过孔时的位置，如图 1 所示。（5）取下白纸，以 O 点为原点再画一条水平向右的 x 轴，（与 v0方向相同）（6）根据记下的小球穿过孔的一系列点的位置，画出平滑曲线即为小球做平抛运动的轨迹。（7）在曲线上（轨迹上）选取距 O 点远些的点测出它们的坐标（x，y），填入表中来计算球的初速度，最后取平均值。5、注意事项：（1）安装木板时，应使木板竖直。如果木板不铅直将影响球的飞行，可能相撞或摩擦，因此要用铅锤线校准；（2）固定斜槽时要使其末端切线水平，确保小球飞出作平抛运动，可将小球置于平轨部分，若球随遇平衡即可。（3）坐标原点（即小球做平抛运动的起点）是球在槽口时其球心在竖直纸板上的水平投影点 O，即 O 点在水平槽口端点正上方 r 处。（4）小球每次应在相同的适当高度由静止开始从斜槽上滚下，在斜轨上释放小球不宜用手指，而要用斜槽上的球夹或挡板（如尺子），这样做重复性好，能确保每次的初速相同。（5）计算初速度不取用由卡片描的点，而是重新在画出的 x 轴上由 O 起取出几个等距离的点，再由轨迹曲线测量出各点所对应的下降高度，看这些高度的比值是否近似等于 1：4：9：………这样做，一是验证了平抛运动的性质，二是减少计算的麻烦和减小结果的误差。二、典型例题用心 爱心 专心图 2图 1试根据平抛运动原理研究测量弹射器弹丸出射初速的实验方法。提供实验器材：弹射器（含弹丸）；铁架台（带夹具）；米尺。如图 2 所示。（1）画出实验示意图。（2）在安装弹射器时应注意 。（3）实验中需要...
