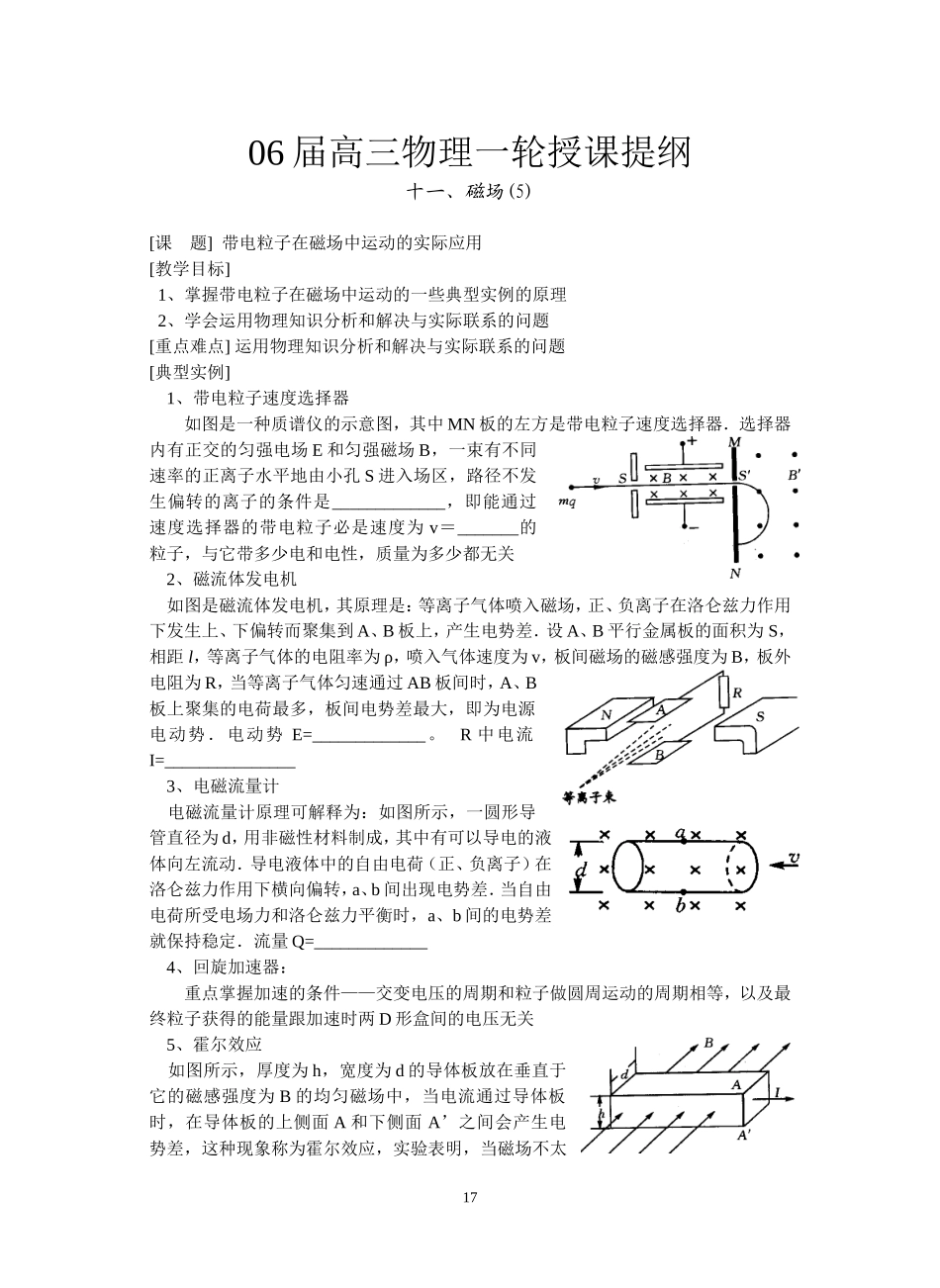

06 届高三物理一轮授课提纲十一、磁场(5)[课 题] 带电粒子在磁场中运动的实际应用[教学目标] 1、掌握带电粒子在磁场中运动的一些典型实例的原理 2、学会运用物理知识分析和解决与实际联系的问题[重点难点] 运用物理知识分析和解决与实际联系的问题[典型实例]1、带电粒子速度选择器如图是一种质谱仪的示意图，其中 MN 板的左方是带电粒子速度选择器．选择器内有正交的匀强电场 E 和匀强磁场 B，一束有不同速率的正离子水平地由小孔 S 进入场区，路径不发生偏转的离子的条件是_____________，即能通过速度选择器的带电粒子必是速度为 v＝_______的粒子，与它带多少电和电性，质量为多少都无关2、磁流体发电机 如图是磁流体发电机，其原理是：等离子气体喷入磁场，正、负离子在洛仑兹力作用下发生上、下偏转而聚集到 A、B 板上，产生电势差．设 A、B 平行金属板的面积为 S，相距 l，等离子气体的电阻率为 ρ，喷入气体速度为 v，板间磁场的磁感强度为 B，板外电阻为 R，当等离子气体匀速通过 AB 板间时，A、B板上聚集的电荷最多，板间电势差最大，即为电源电动势．电动势 E=_____________。 R 中电流I=_______________3、电磁流量计 电磁流量计原理可解释为：如图所示，一圆形导管直径为 d，用非磁性材料制成，其中有可以导电的液体向左流动．导电液体中的自由电荷（正、负离子）在洛仑兹力作用下横向偏转，a、b 间出现电势差．当自由电荷所受电场力和洛仑兹力平衡时，a、b 间的电势差就保持稳定．流量 Q=_____________4、回旋加速器：重点掌握加速的条件——交变电压的周期和粒子做圆周运动的周期相等，以及最终粒子获得的能量跟加速时两 D 形盒间的电压无关5、霍尔效应 如图所示，厚度为 h，宽度为 d 的导体板放在垂直于它的磁感强度为 B 的均匀磁场中，当电流通过导体板时，在导体板的上侧面 A 和下侧面 A’之间会产生电势差，这种现象称为霍尔效应，实验表明，当磁场不太17强时，电势差 U、电流 I 和 B 的关系为 U=kIB/d．式中的比例系数 k 称为霍尔系数．6、磁强计磁强计实际上是利用霍尔效应来测量磁感强度 B的仪器．其原理可解释为：如图所示一块导体接上a、b、c、d 四个电极，将导体放在匀强磁场之中，a、b 间通以电流 I，c、d 间就会出现电势差，只要测出 c、d 间的电势差 U，就可测得 B。设导体中单位体积内的自由电荷数为 n，则 B 的大小为_____________。 [解题指导]...
