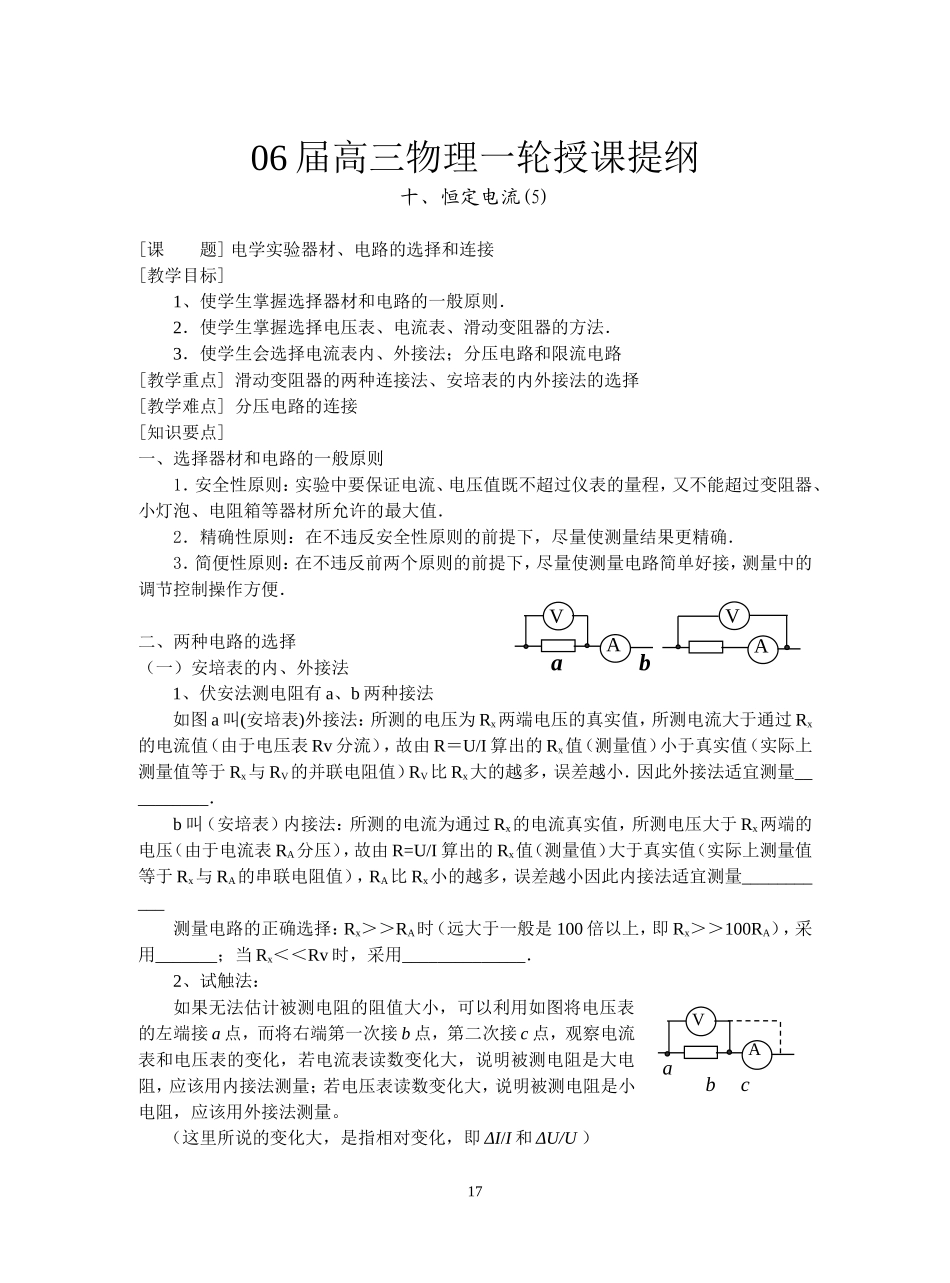

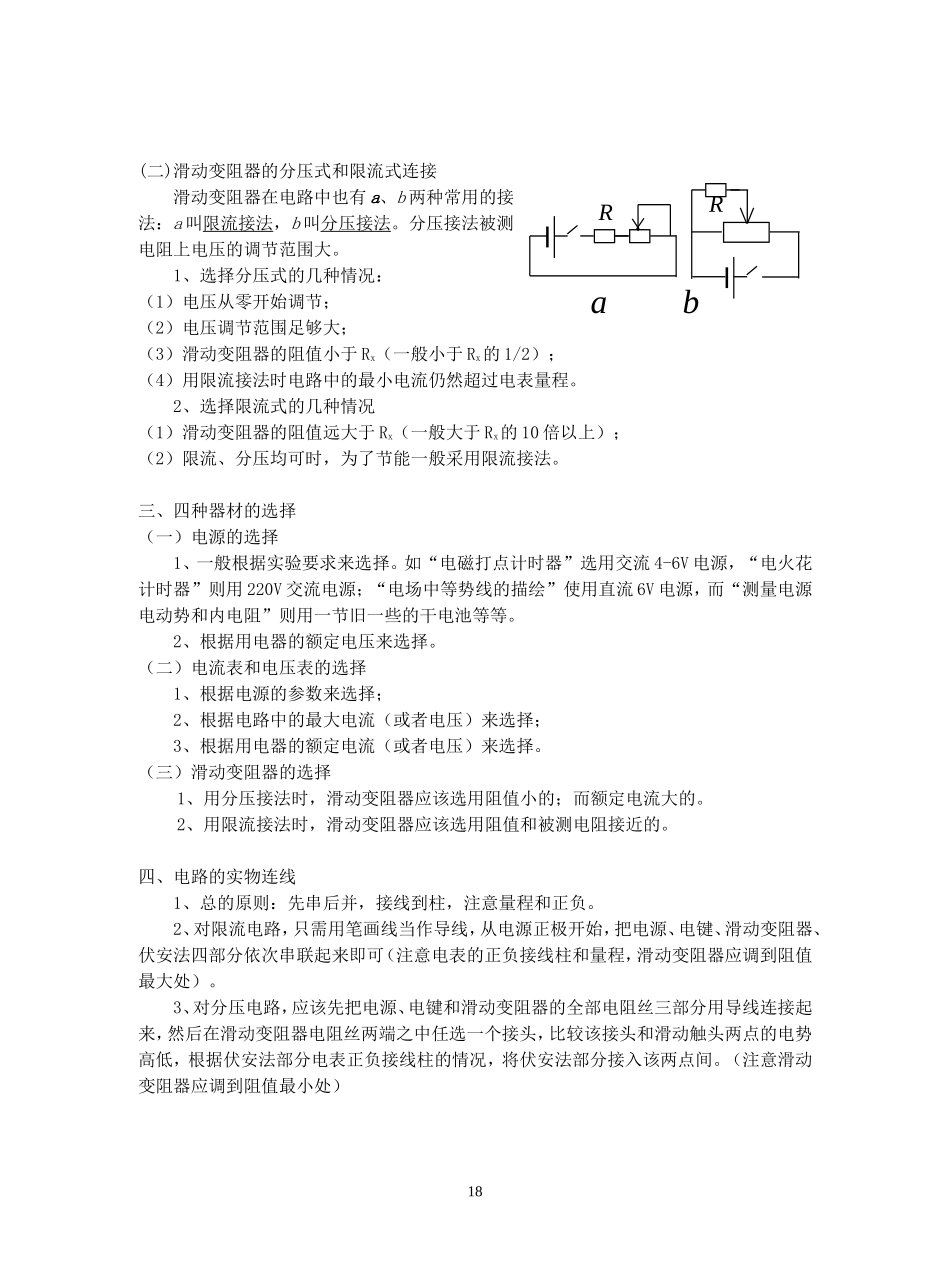

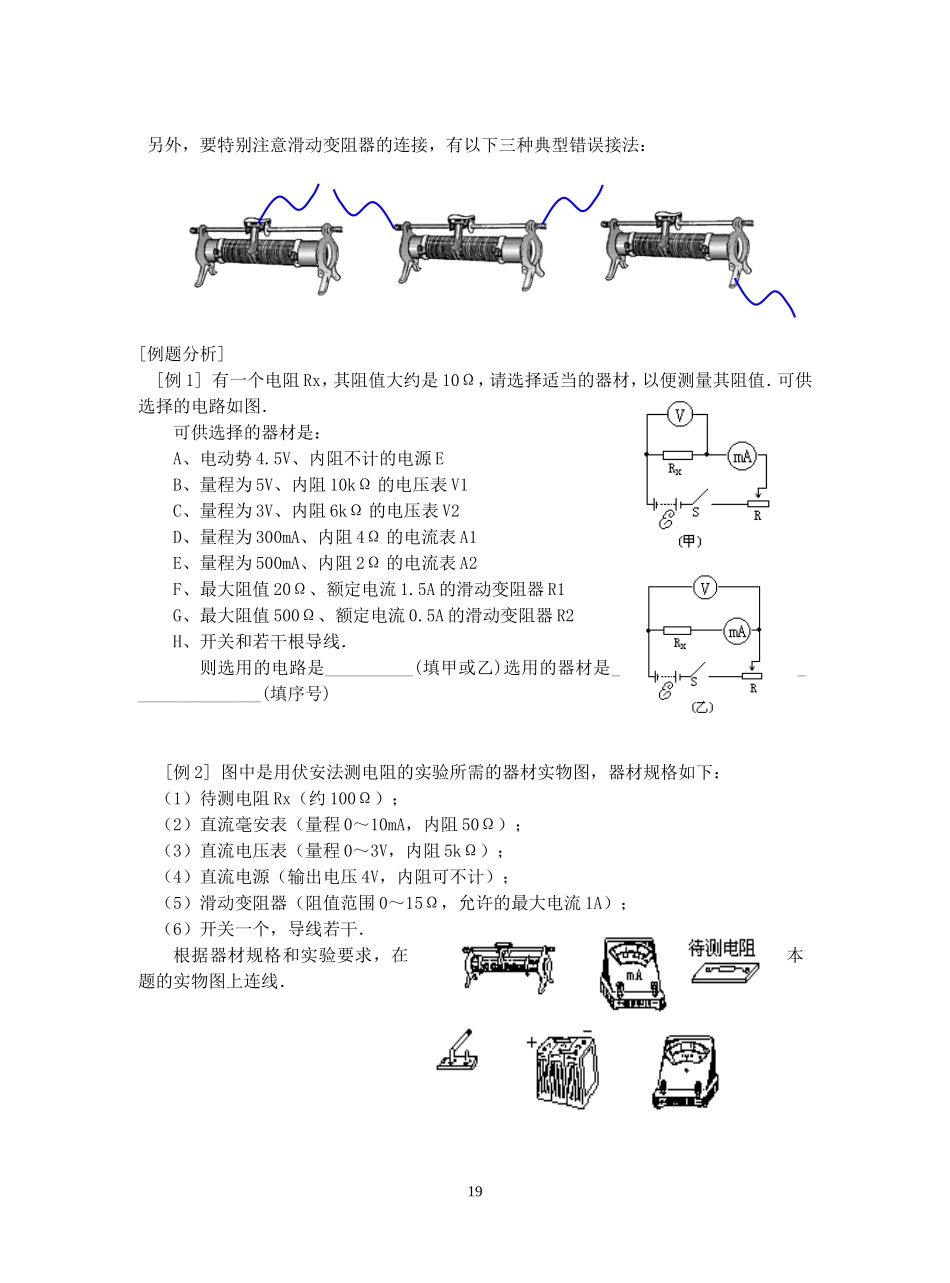

06 届高三物理一轮授课提纲十、恒定电流(5)[课 题] 电学实验器材、电路的选择和连接[教学目标]1、使学生掌握选择器材和电路的一般原则．2．使学生掌握选择电压表、电流表、滑动变阻器的方法．3．使学生会选择电流表内、外接法；分压电路和限流电路[教学重点] 滑动变阻器的两种连接法、安培表的内外接法的选择[教学难点] 分压电路的连接[知识要点]一、选择器材和电路的一般原则1．安全性原则：实验中要保证电流、电压值既不超过仪表的量程，又不能超过变阻器、小灯泡、电阻箱等器材所允许的最大值．2．精确性原则：在不违反安全性原则的前提下，尽量使测量结果更精确．3．简便性原则：在不违反前两个原则的前提下，尽量使测量电路简单好接，测量中的调节控制操作方便．二、两种电路的选择（一）安培表的内、外接法1、伏安法测电阻有 a、b 两种接法 如图 a 叫(安培表)外接法：所测的电压为 Rx两端电压的真实值，所测电流大于通过 Rx的电流值（由于电压表 Rv 分流），故由 R＝U/I 算出的 Rx值（测量值）小于真实值（实际上测量值等于 Rx与 RV的并联电阻值）RV比 Rx大的越多，误差越小．因此外接法适宜测量__________．b 叫（安培表）内接法：所测的电流为通过 Rx的电流真实值，所测电压大于 Rx两端的电压（由于电流表 RA分压），故由 R=U/I 算出的 Rx值（测量值）大于真实值（实际上测量值等于 Rx与 RA的串联电阻值），RA比 Rx小的越多，误差越小因此内接法适宜测量___________测量电路的正确选择：Rx＞＞RA时（远大于一般是 100 倍以上，即 Rx＞＞100RA），采用_______；当 Rx＜＜Rv 时，采用______________．2、试触法：如果无法估计被测电阻的阻值大小，可以利用如图将电压表的左端接 a 点，而将右端第一次接 b 点，第二次接 c 点，观察电流表和电压表的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。（这里所说的变化大，是指相对变化，即 ΔI/I 和 ΔU/U ）17VA b caa bVAVA(二)滑动变阻器的分压式和限流式连接滑动变阻器在电路中也有 a、b 两种常用的接法：a 叫限流接法，b 叫分压接法。分压接法被测电阻上电压的调节范围大。 1、选择分压式的几种情况：（1）电压从零开始调节；（2）电压调节范围足够大；（3）滑动变阻器的阻值小于 Rx（一般小于 Rx的 1/2）；（4）用限流接法时电路中的最小电流...
