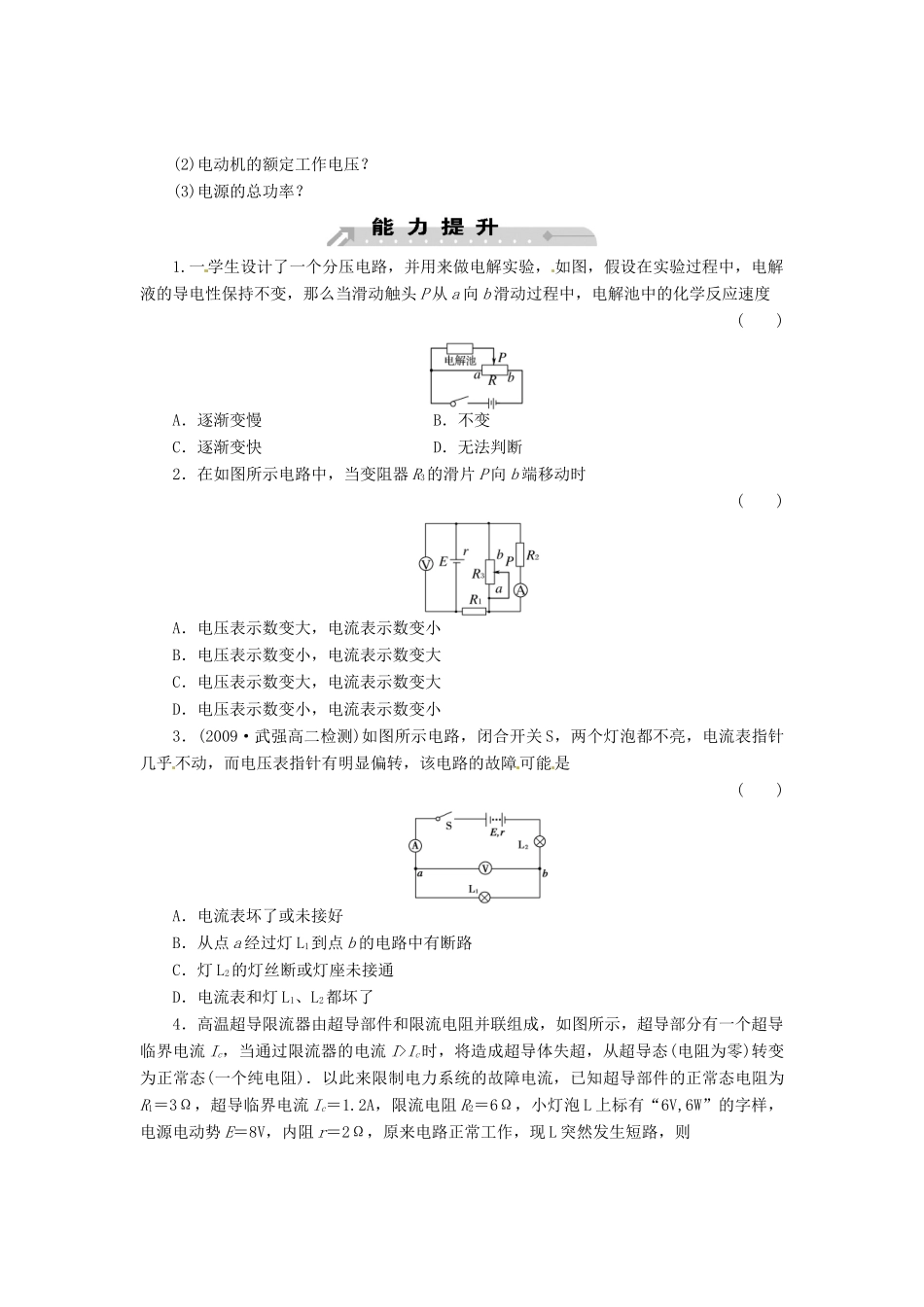

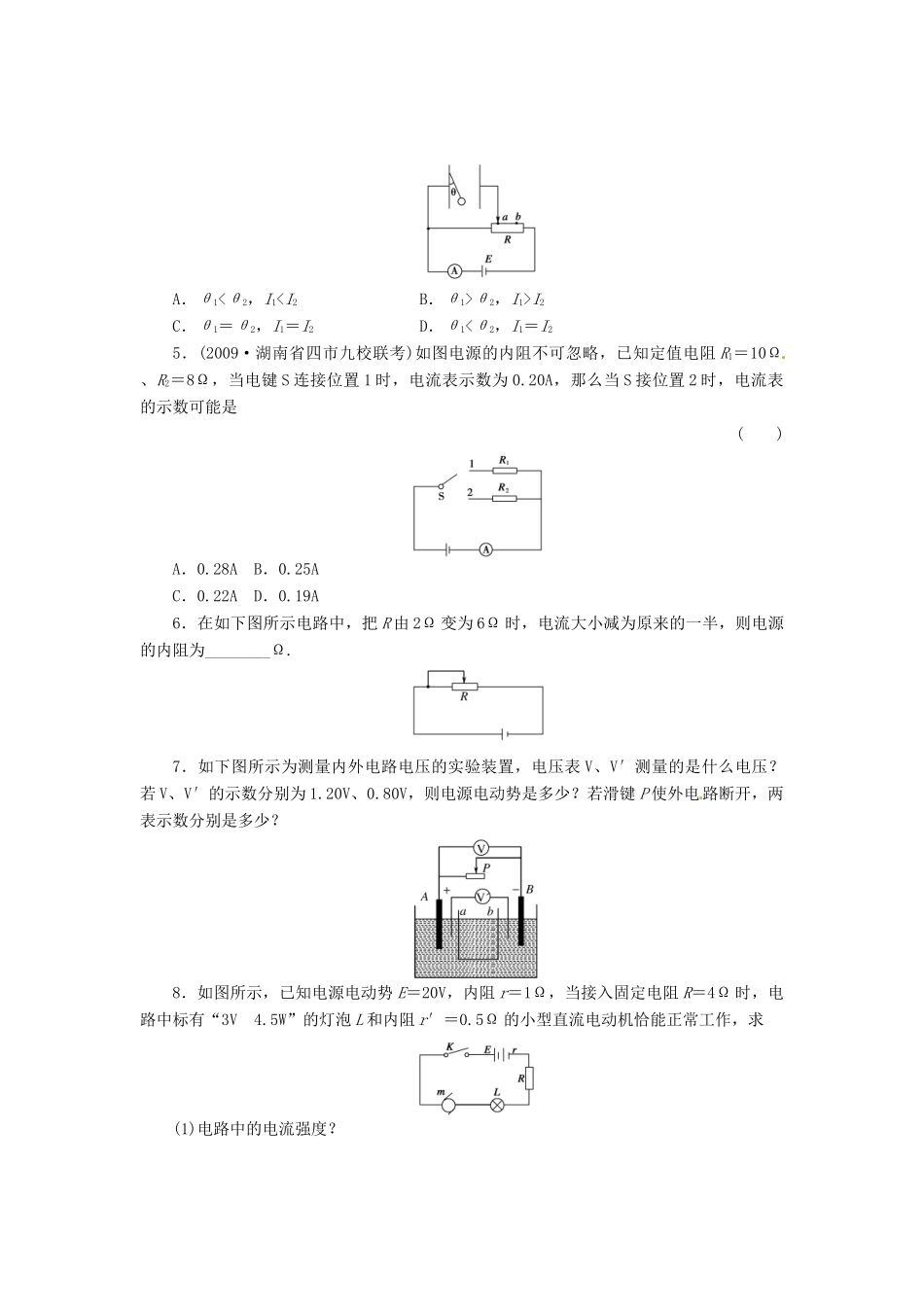

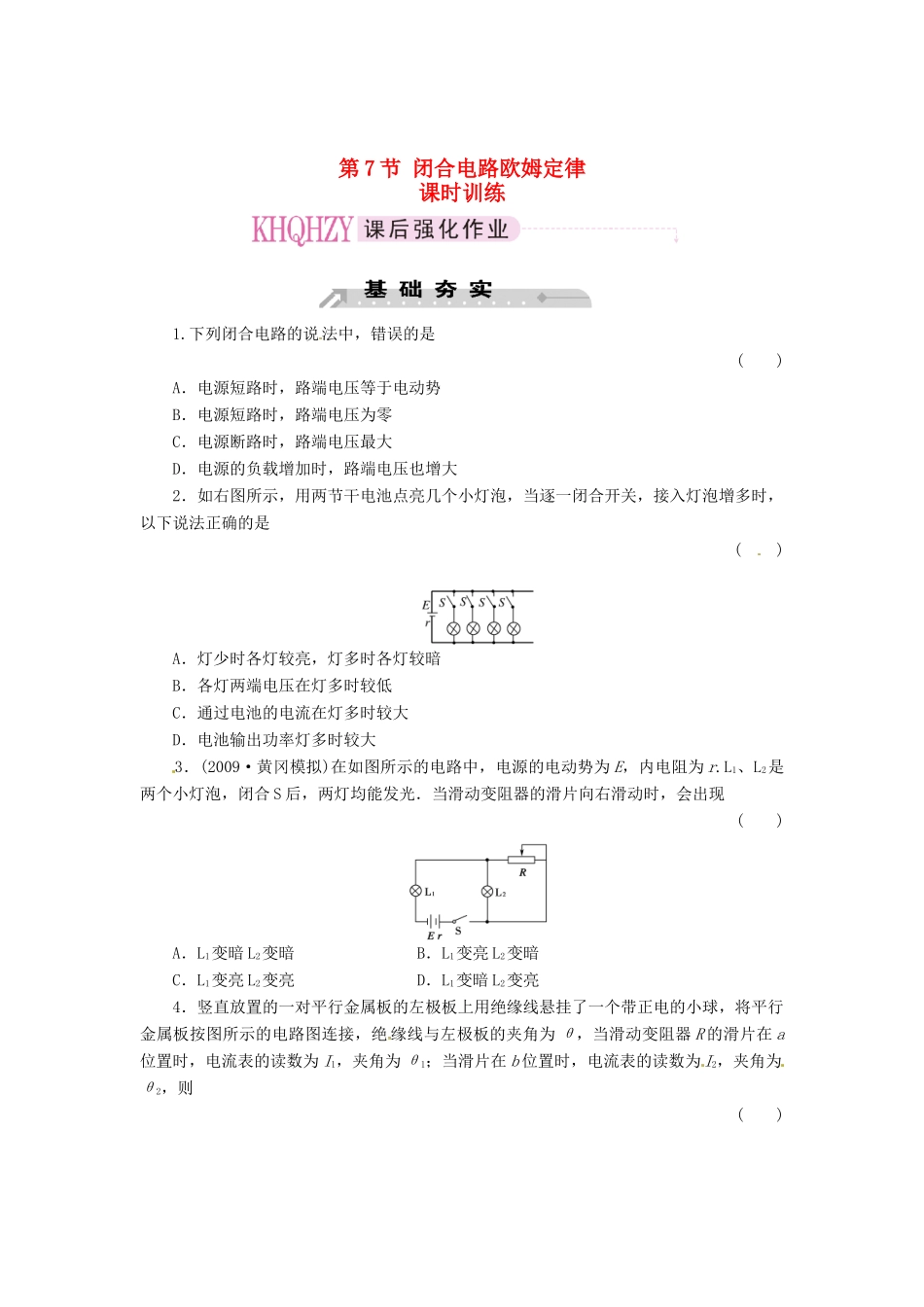

第 7 节 闭合电路欧姆定律课时训练1.下列闭合电路的说法中，错误的是( )A．电源短路时，路端电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电源的负载增加时，路端电压也增大2．如右图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是( )A．灯少时各灯较亮，灯多时各灯较暗B．各灯两端电压在灯多时较低C．通过电池的电流在灯多时较大D．电池输出功率灯多时较大3．(2009·黄冈模拟)在如图所示的电路中，电源的电动势为 E，内电阻为 r.L1、L2是两个小灯泡，闭合 S 后，两灯均能发光．当滑动变阻器的滑片向右滑动时，会出现( )A．L1变暗 L2变暗 B．L1变亮 L2变暗C．L1变亮 L2变亮 D．L1变暗 L2变亮4．竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接，绝 缘线与左极板的夹角为 θ，当滑动变阻器 R 的滑片在 a位置时，电流表的读数为 I1，夹角为 θ1；当滑片在 b 位置时，电流表的读数为 I2，夹角为θ2，则( )A．θ1<θ2，I1θ2，I1>I2C．θ1＝θ2，I1＝I2 D．θ1<θ2，I1＝I25．(2009·湖南省四市九校联考)如图电源的内阻不可忽略，已知定值电阻 R1＝10Ω、R2＝8Ω，当电键 S 连接位置 1 时，电流表示数为 0.20A，那么当 S 接位置 2 时，电流表的示数可能是( )A．0.28A B．0.25AC．0.22A D．0.19A6．在如下图所示电路中，把 R 由 2Ω 变为 6Ω 时，电流大小减为原来的一半，则电源的内阻为________Ω.7．如下图所示为测量内外电路电压的实验装置，电压表 V、V′测量的是什么电压？若 V、V′的示数分别为 1.20V、0.80V，则电源电动势是多少？若滑键 P 使外电路断开，两表示数分别是多少？8．如图所示，已知电源电动势 E＝20V，内阻 r＝1Ω，当接入固定电阻 R＝4Ω 时，电路中标有“3V 4.5W”的灯泡 L 和内阻 r′＝0.5Ω 的小型直流电动机恰能正常工作，求(1)电路中的电流强度？(2)电动机的额定工作电压？(3)电源的总功率？1.一学生设计了一个分压电路，并用来做电解实验， 如图，假设在实验过程中，电解液的导电性保持不变，那么当滑动触头 P 从 a 向 b 滑动过程中，电解池中的化学反应速度( )A．逐渐变慢 B．不变C．逐渐变快 D．无法判断2．在如图所示电路中，当变阻器 R3的滑片 P 向 b 端移动时( )A．电压表示数变大，电流表示数...
