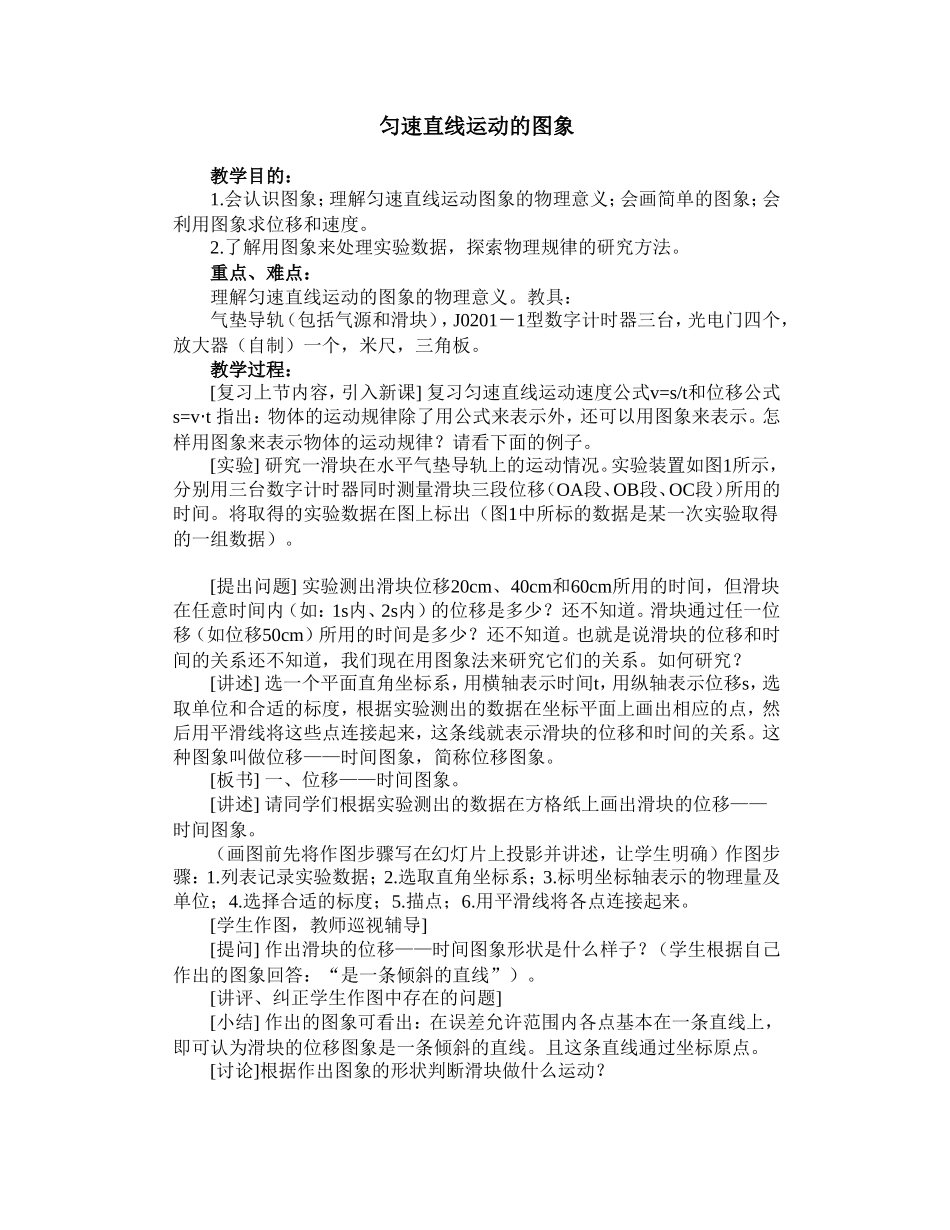

匀速直线运动的图象 教学目的：1.会认识图象；理解匀速直线运动图象的物理意义；会画简单的图象；会利用图象求位移和速度。2.了解用图象来处理实验数据，探索物理规律的研究方法。重点、难点：理解匀速直线运动的图象的物理意义。教具：气垫导轨（包括气源和滑块），J0201－1型数字计时器三台，光电门四个，放大器（自制）一个，米尺，三角板。教学过程：[复习上节内容，引入新课] 复习匀速直线运动速度公式v=s/t和位移公式s=v·t 指出：物体的运动规律除了用公式来表示外，还可以用图象来表示。怎样用图象来表示物体的运动规律？请看下面的例子。[实验] 研究一滑块在水平气垫导轨上的运动情况。实验装置如图1所示，分别用三台数字计时器同时测量滑块三段位移（OA段、OB段、OC段）所用的时间。将取得的实验数据在图上标出（图1中所标的数据是某一次实验取得的一组数据）。[提出问题] 实验测出滑块位移20cm、40cm和60cm所用的时间，但滑块在任意时间内（如：1s内、2s内）的位移是多少？还不知道。滑块通过任一位移（如位移50cm）所用的时间是多少？还不知道。也就是说滑块的位移和时间的关系还不知道，我们现在用图象法来研究它们的关系。如何研究？[讲述] 选一个平面直角坐标系，用横轴表示时间t，用纵轴表示位移s，选取单位和合适的标度，根据实验测出的数据在坐标平面上画出相应的点，然后用平滑线将这些点连接起来，这条线就表示滑块的位移和时间的关系。这种图象叫做位移——时间图象，简称位移图象。[板书] 一、位移——时间图象。[讲述] 请同学们根据实验测出的数据在方格纸上画出滑块的位移——时间图象。（画图前先将作图步骤写在幻灯片上投影并讲述，让学生明确）作图步骤：1.列表记录实验数据；2.选取直角坐标系；3.标明坐标轴表示的物理量及单位；4.选择合适的标度；5.描点；6.用平滑线将各点连接起来。[学生作图，教师巡视辅导][提问] 作出滑块的位移——时间图象形状是什么样子？（学生根据自己作出的图象回答：“是一条倾斜的直线”）。[讲评、纠正学生作图中存在的问题] [小结] 作出的图象可看出：在误差允许范围内各点基本在一条直线上，即可认为滑块的位移图象是一条倾斜的直线。且这条直线通过坐标原点。[讨论]根据作出图象的形状判断滑块做什么运动？[归纳小结] 过原点的直线表示正比函数，即滑块的位移跟时间成正比。从而可知：滑块是做匀速直线运动。[引导学生从图象求] （1）滑块在任意时间内的位移（滑块1s内...
