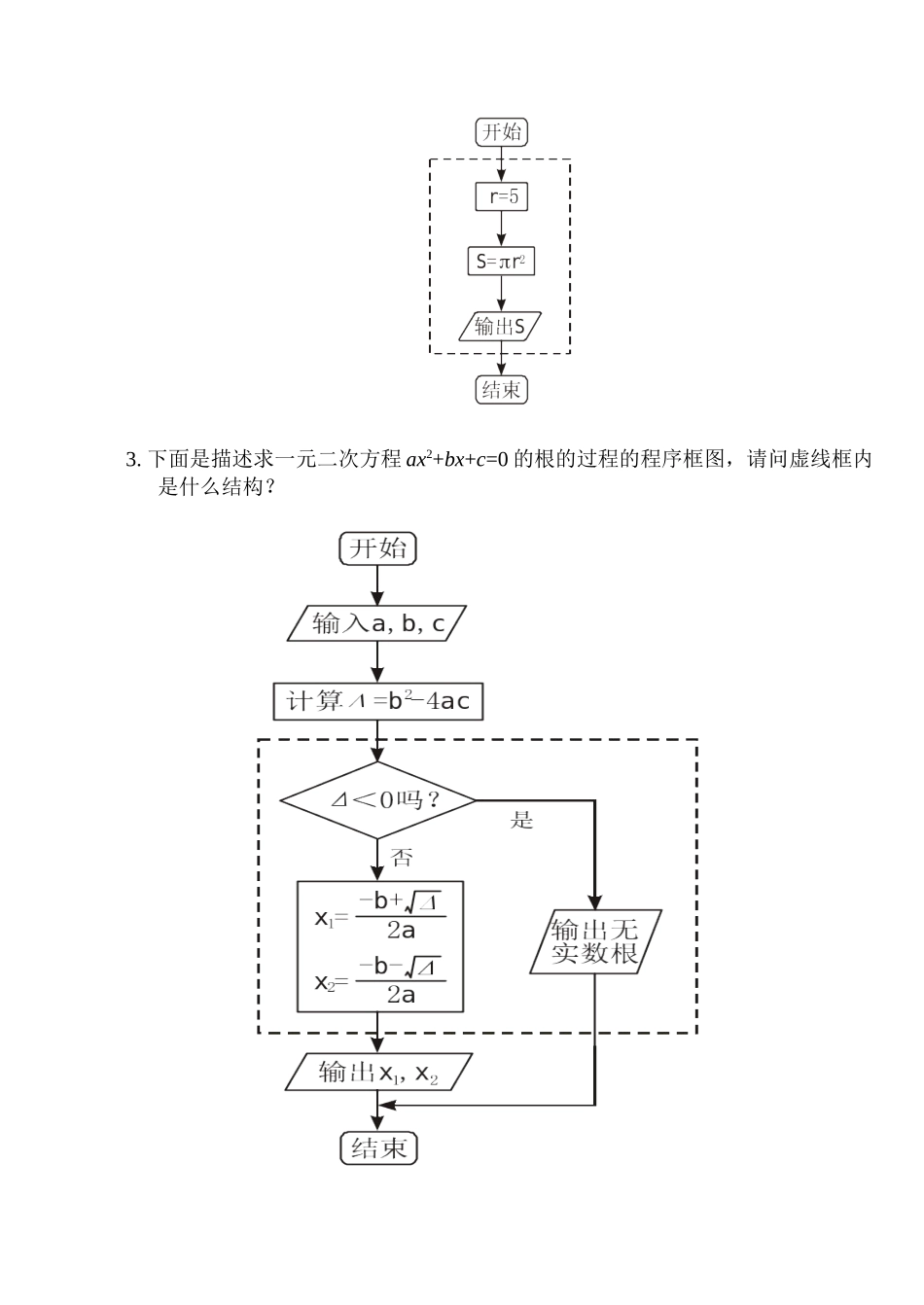

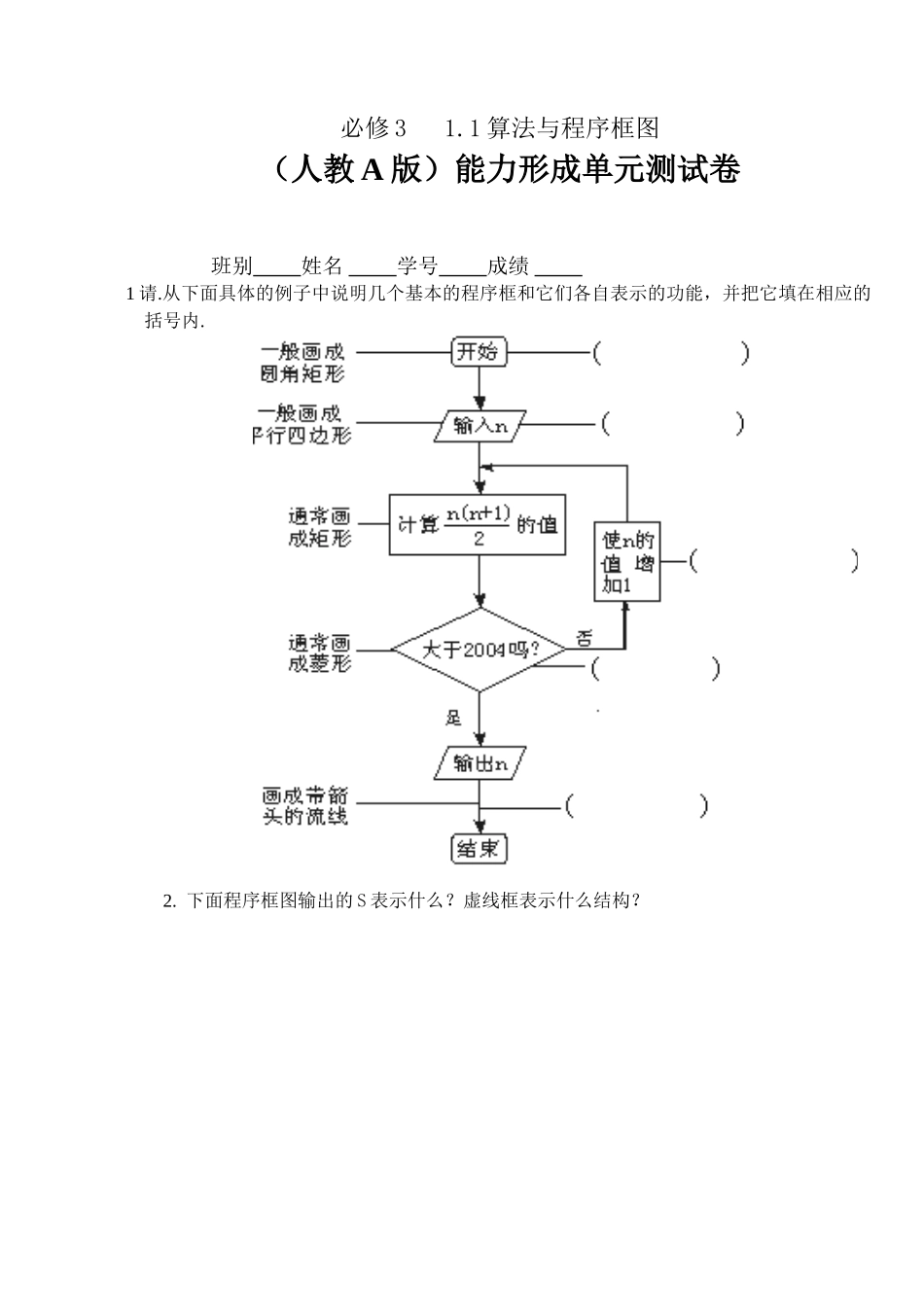

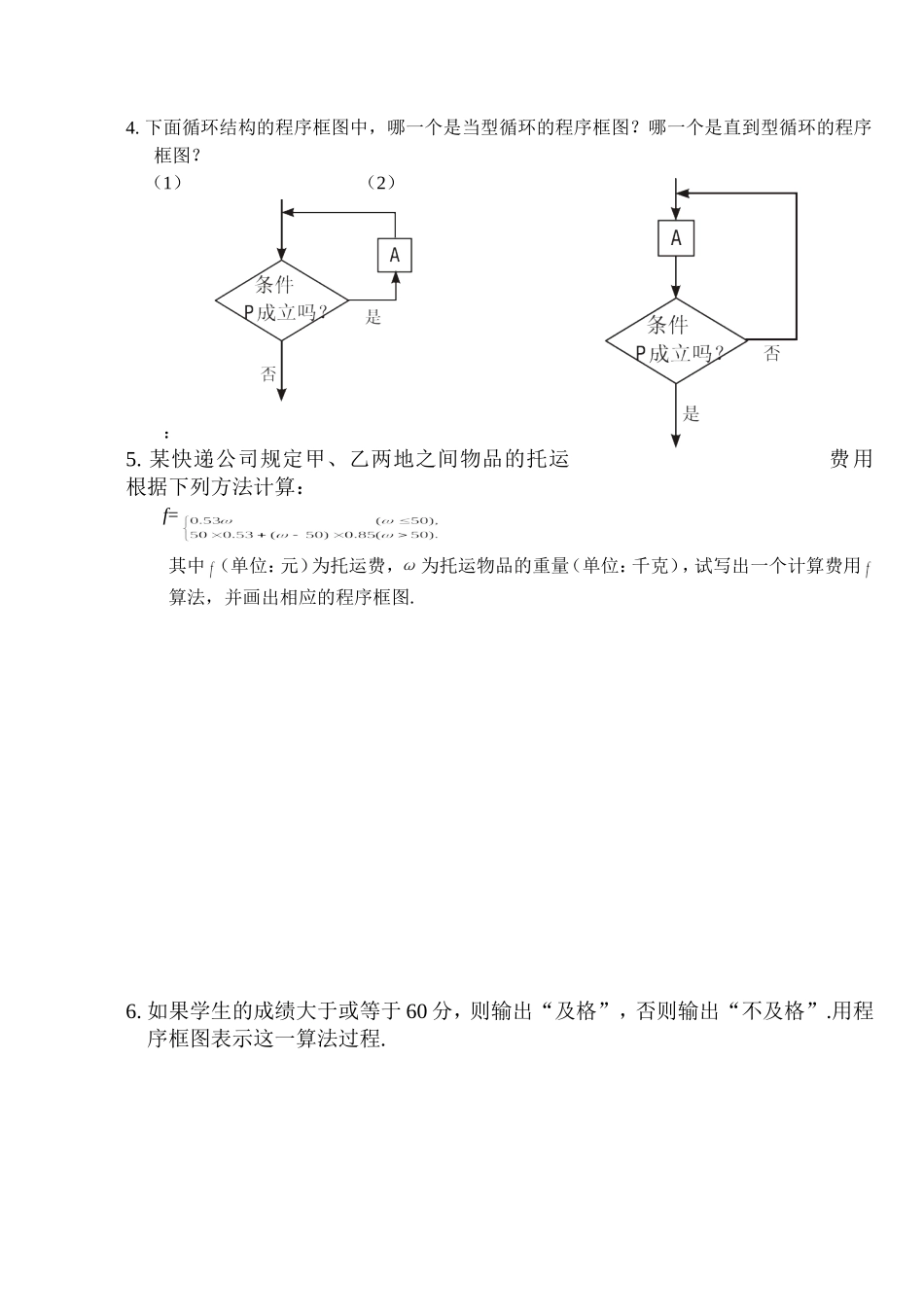

必修 3 1.1 算法与程序框图（人教 A 版）能力形成单元测试卷班别 姓名 学号 成绩 1 请.从下面具体的例子中说明几个基本的程序框和它们各自表示的功能，并把它填在相应的括号内.2. 下面程序框图输出的 S 表示什么？虚线框表示什么结构？3. 下面是描述求一元二次方程 ax2+bx+c=0 的根的过程的程序框图，请问虚线框内是什么结构？4. 下面循环结构的程序框图中，哪一个是当型循环的程序框图？哪一个是直到型循环的程序框图？（1） （2）：5. 某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算：f=其中 （单位：元）为托运费，ω 为托运物品的重量（单位：千克），试写出一个计算费用算法，并画出相应的程序框图.6. 如果学生的成绩大于或等于 60 分，则输出“及格”，否则输出“不及格”.用程序框图表示这一算法过程.7. 火车站对乘客退票收取一定的费用，具体办法是：按票价每 10 元（不足 10 元按10 元计算）核收 2 元；2 元以下的票不退.试写出票价为 x 元的车票退掉后，返还的金额 y 元的算法的程序框图.8. 画出解不等式 ax+b>0（b≠0）的程序框图.参考答案1. 2. 求半径为 5 的圆的面积的算法的程序框图，虚线框是一个顺序结构.3. 虚线框内是一个条件结构.4. （1）当型循环的程序框图 （2）直到型循环的程序框图5 . 解：算法：第一步：输入物品重量 ω；第二步：如果 ω≤50，那么 f =0.53ω，否则，f = 50×0.53+（ω－50）×0.85；第三步：输出物品重量 ω 和托运费 f..相应的程序框图.6. 解：. 7. 解：8. 解：
