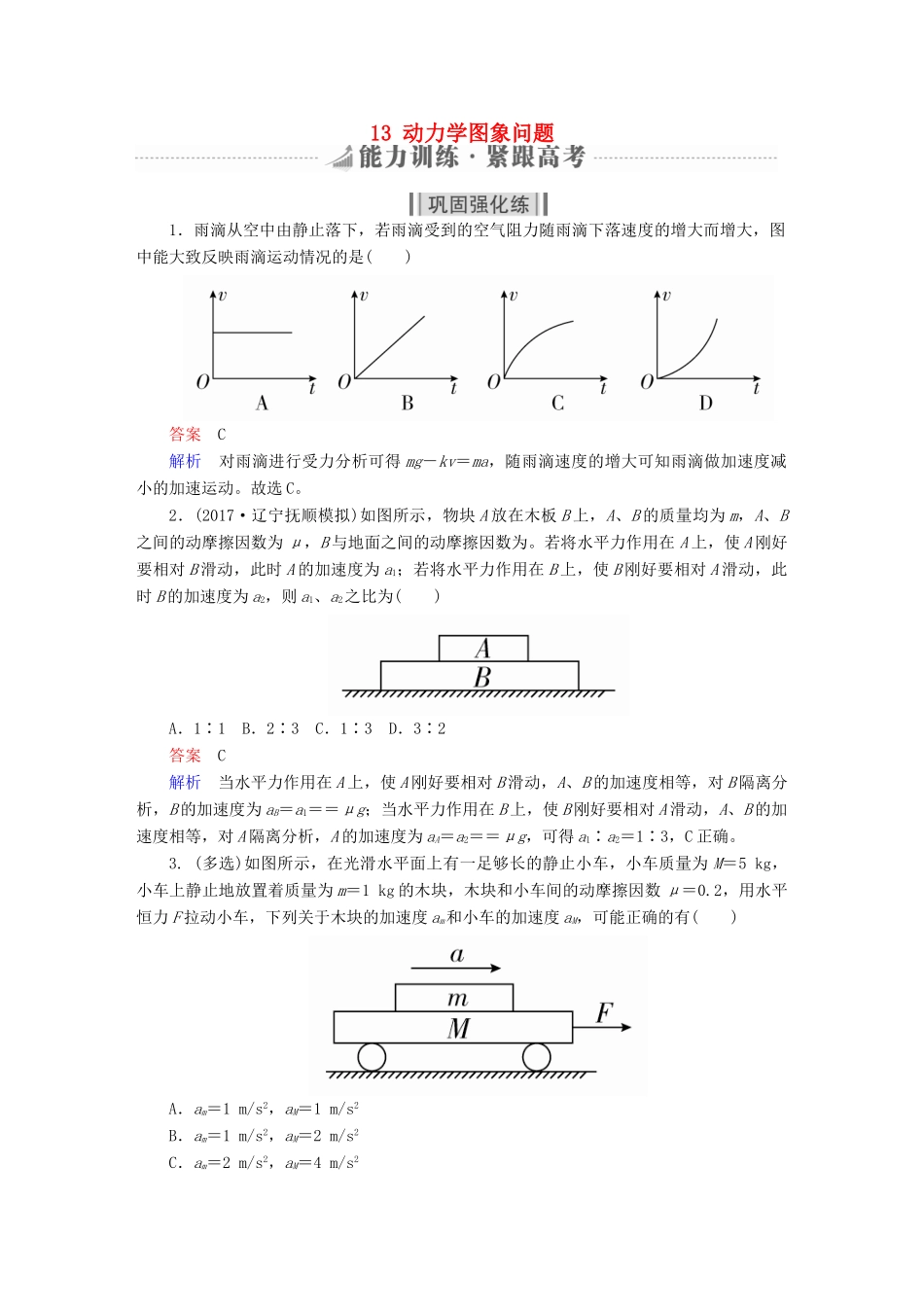

13动力学图象问题1．雨滴从空中由静止落下，若雨滴受到的空气阻力随雨滴下落速度的增大而增大，图中能大致反映雨滴运动情况的是()答案C解析对雨滴进行受力分析可得mg－kv＝ma，随雨滴速度的增大可知雨滴做加速度减小的加速运动。故选C。2．(2017·辽宁抚顺模拟)如图所示，物块A放在木板B上，A、B的质量均为m，A、B之间的动摩擦因数为μ，B与地面之间的动摩擦因数为。若将水平力作用在A上，使A刚好要相对B滑动，此时A的加速度为a1；若将水平力作用在B上，使B刚好要相对A滑动，此时B的加速度为a2，则a1、a2之比为()A．1∶1B．2∶3C．1∶3D．3∶2答案C解析当水平力作用在A上，使A刚好要相对B滑动，A、B的加速度相等，对B隔离分析，B的加速度为aB＝a1＝＝μg；当水平力作用在B上，使B刚好要相对A滑动，A、B的加速度相等，对A隔离分析，A的加速度为aA＝a2＝＝μg，可得a1∶a2＝1∶3，C正确。3.(多选)如图所示，在光滑水平面上有一足够长的静止小车，小车质量为M＝5kg，小车上静止地放置着质量为m＝1kg的木块，木块和小车间的动摩擦因数μ＝0.2，用水平恒力F拉动小车，下列关于木块的加速度am和小车的加速度aM，可能正确的有()A．am＝1m/s2，aM＝1m/s2B．am＝1m/s2，aM＝2m/s2C．am＝2m/s2，aM＝4m/s2D．am＝3m/s2，aM＝5m/s2答案AC解析当M与m间的静摩擦力f≤μmg＝2N时，木块与小车一起运动，且加速度相等；当M与m间相对滑动后，M对m的滑动摩擦力不变，则m的加速度不变，所以当M与m间的静摩擦力刚达到最大值时，木块的加速度最大，由牛顿第二定律得：am＝＝μg＝0.2×10m/s2＝2m/s2此时F＝(M＋m)am＝(5＋1)×2N＝12N当F<12N，可能有aM＝am＝1m/s2。当F>12N后，木块与小车发生相对运动，小车的加速度大于木块的加速度，aM>am＝2m/s2。故A、C正确，B、D错误。4.(2017·上海十二校联考)(多选)如图所示，质量为m1和m2的两物块放在光滑的水平地面上，用轻质弹簧将两物块连接在一起。当用水平力F作用在m1上时，两物块均以加速度a做匀加速运动，此时，弹簧伸长量为x；若用水平力F′作用在m1上时，两物块均以加速度a′＝2a做匀加速运动，此时弹簧伸长量为x′。则下列关系正确的是()A．F′＝2FB．x′＝2xC．F′>2FD．x′<2x答案AB解析取m1和m2为一整体，应用牛顿第二定律可得：F＝(m1＋m2)a，弹簧的弹力FT＝＝kx。当两物块的加速度增为原来的2倍，拉力F增为原来的2倍，FT增为原来的2倍，弹簧的伸长量也增为原来的2倍，故A、B正确。5．(多选)如图甲所示，质量为M＝2kg的木板静止在光滑水平面上，可视为质点的物块(质量设为m)从木板的左侧沿木板表面水平冲上木板。物块和木板的速度—时间图象如图乙所示，g＝10m/s2，结合图象，下列说法正确的是()A．可求得物块在前2s内的位移5mB．可求得物块与木板间的动摩擦因数μ＝0.2C．可求得物块的质量m＝2kgD．可求得木板的长度L＝2m答案ABC解析物块在前2s内的位移x＝×1m＋2×1m＝5m，A正确；由运动学图象知，两物体加速度大小相同，设物块加速度大小为a1，木板加速度大小为a2，则有μmg＝ma1＝Ma2，则m＝M＝2kg，C正确；由题图可知物块加速度大小为a1＝2m/s2，则μg＝2m/s2，μ＝0.2，B正确；由于物块与木板达到共同速度时不清楚二者的相对位置关系，故无法求出木板的长度，D错误。6.(多选)如图所示，质量为m的小物块以初速度v0沿足够长的固定斜面上滑，斜面倾角为θ，物块与该斜面间的动摩擦因数μ>tanθ，下图中表示该物块的速度v和所受摩擦力Ff随时间t变化的图线(以初速度v0的方向为正方向)，可能正确的是()答案AC解析物块的运动情况是先向上做减速直线运动，所受滑动摩擦力为μmgcosθ，方向沿斜面向下，达到最高点后由于μ>tanθ，即mgsinθ<μmgcosθ，物块不会向下滑动，而是保持静止，静摩擦力的大小等于重力的下滑分力mgsinθ，小于上滑时的摩擦力μmgcosθ，A、C正确。7．如图所示，当小车向右加速运动时，物块M相对车厢静止于竖直车厢壁上，当车的加速度增大时()A．M受静摩擦力增大B．M对车厢壁的压力减小C．M仍相对于车厢静止D．M受静摩擦力减小答案C解析分析M受力情况如图所示，因M相对车厢壁静止，有Ff＝Mg，与水平方向的加速度大小无关，A...
