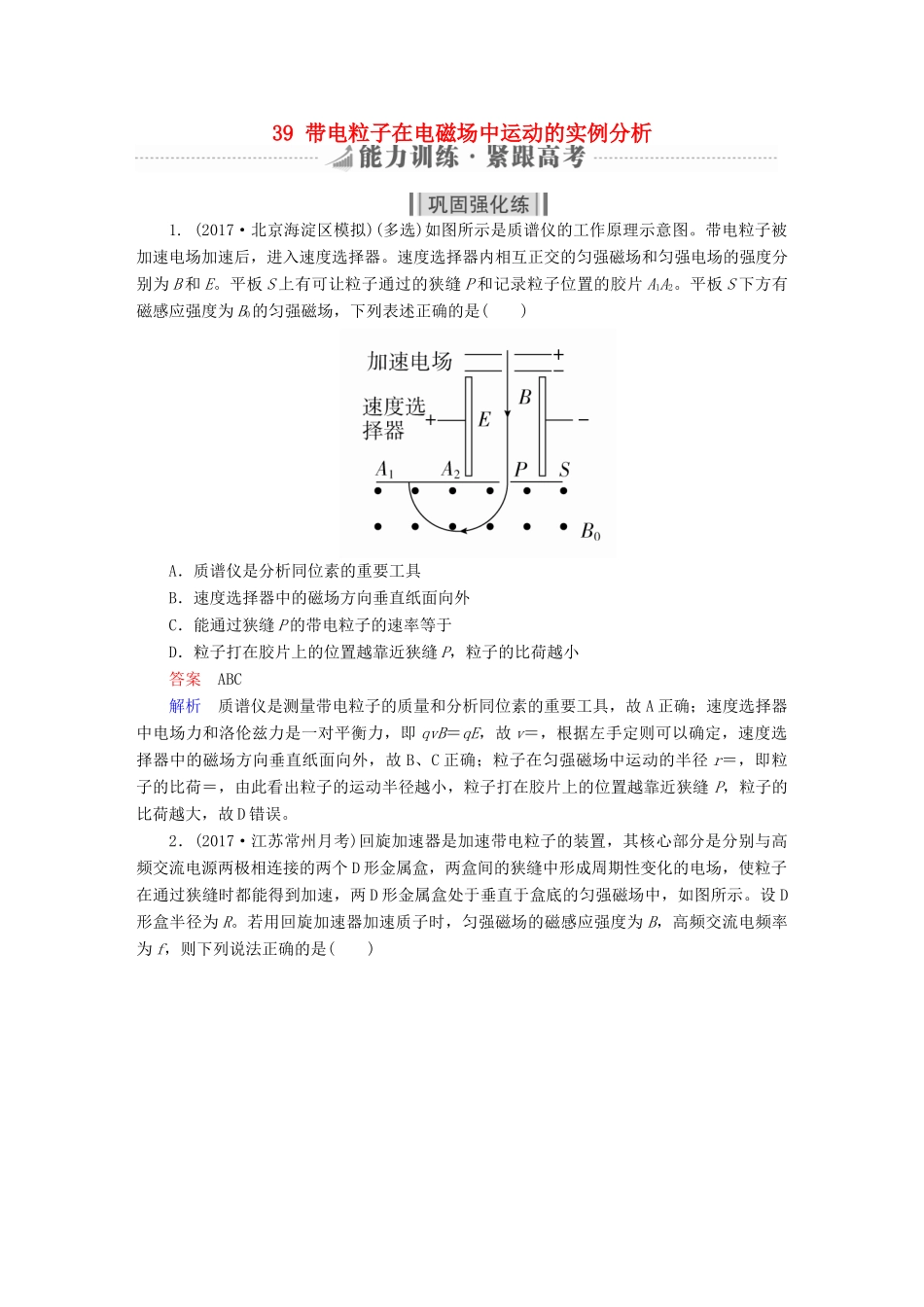

39带电粒子在电磁场中运动的实例分析1.(2017·北京海淀区模拟)(多选)如图所示是质谱仪的工作原理示意图。带电粒子被加速电场加速后,进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。平板S下方有磁感应强度为B0的匀强磁场,下列表述正确的是()A.质谱仪是分析同位素的重要工具B.速度选择器中的磁场方向垂直纸面向外C.能通过狭缝P的带电粒子的速率等于D.粒子打在胶片上的位置越靠近狭缝P,粒子的比荷越小答案ABC解析质谱仪是测量带电粒子的质量和分析同位素的重要工具,故A正确;速度选择器中电场力和洛伦兹力是一对平衡力,即qvB=qE,故v=,根据左手定则可以确定,速度选择器中的磁场方向垂直纸面向外,故B、C正确;粒子在匀强磁场中运动的半径r=,即粒子的比荷=,由此看出粒子的运动半径越小,粒子打在胶片上的位置越靠近狭缝P,粒子的比荷越大,故D错误。2.(2017·江苏常州月考)回旋加速器是加速带电粒子的装置,其核心部分是分别与高频交流电源两极相连接的两个D形金属盒,两盒间的狭缝中形成周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示。设D形盒半径为R。若用回旋加速器加速质子时,匀强磁场的磁感应强度为B,高频交流电频率为f,则下列说法正确的是()A.质子被加速后的最大速度不可能超过2πfRB.质子被加速后的最大速度与加速电场的电压大小有关C.高频电源只能使用矩形交变电流,不能使用正弦式交变电流D.不改变B和f,该回旋加速器也能用于加速α粒子答案A解析由T=,T=,可得质子被加速后的最大速度为2πfR,其不可能超过2πfR,质子被加速后的最大速度与加速电场的电压大小无关,A正确、B错误;高频电源可以使用正弦式交变电流,C错误;要加速α粒子,高频交流电周期必须变为α粒子在其中做圆周运动的周期,即T=,故D错误。3.如图是医用回旋加速器示意图,其核心部分是两个D形金属盒,两金属盒置于匀强磁场中,并分别与高频电源相连。现分别加速氘核H和氦核He。下列说法中正确的是()A.氘核H的最大速度较大B.它们在D形盒内运动的周期相同C.它们的最大动能相同D.仅增大高频电源的频率可增大粒子的最大动能答案B解析带电粒子在盒内的匀强磁场中偏转时,洛伦兹力提供向心力,即qvB=m,解得v=,因氘核H和氦核He的比荷相同,故它们的最大速度大小相等,A错误;粒子的旋转周期T=,可见两粒子的运动周期T相同,B正确;粒子的最大动能Ek=mv2=,因此两粒子的最大动能不相同,C错误;由表达式Ek=看出,粒子的最大动能Ek与高频电源的频率无关,D错误。4.医生做某些特殊手术时,利用电磁血流计来监测通过动脉的血流速度。电磁血流计由一对电极a和b以及磁极N和S构成,磁极间的磁场是均匀的。使用时,两电极a、b均与血管壁接触,两触点的连线、磁场方向和血流速度方向两两垂直,如图所示。由于血液中的正负离子随血流一起在磁场中运动,电极a、b之间会有微小电势差。在达到平衡时,血管内部的电场可看作是匀强电场,血液中的离子所受的电场力和磁场力的合力为零。在某次监测中,两触点的距离为3.0mm,血管壁的厚度可忽略,两触点间的电势差为160μV,磁感应强度的大小为0.040T。则血流速度的近似值和电极a、b的正负为()A.1.3m/s,a正、b负B.2.7m/s,a正、b负C.1.3m/s,a负、b正D.2.7m/s,a负、b正答案A解析血液中正负离子流动时,根据左手定则,正离子受到向上的洛伦兹力,负离子受到向下的洛伦兹力,所以正离子向上偏,负离子向下偏。则a带正电,b带负电。最终血液中的离子所受的电场力和磁场力的合力为零,有q=qvB,所以v==m/s≈1.3m/s。故A项正确,B、C、D三项错误。5.霍尔元件是一种应用霍尔效应的磁传感器,广泛应用于各领域,如在翻盖手机中,常用霍尔元件来控制翻盖时开启或关闭运行程序。如图是一霍尔元件的示意图,磁场方向垂直霍尔元件工作面,霍尔元件宽为d(M、N间距离),厚为h(图中上下面距离),当通以图示方向电流时,MN两端将出现电压UMN,则()A.MN两端电压UMN仅与磁感应强度B有关B.若霍尔元件...
