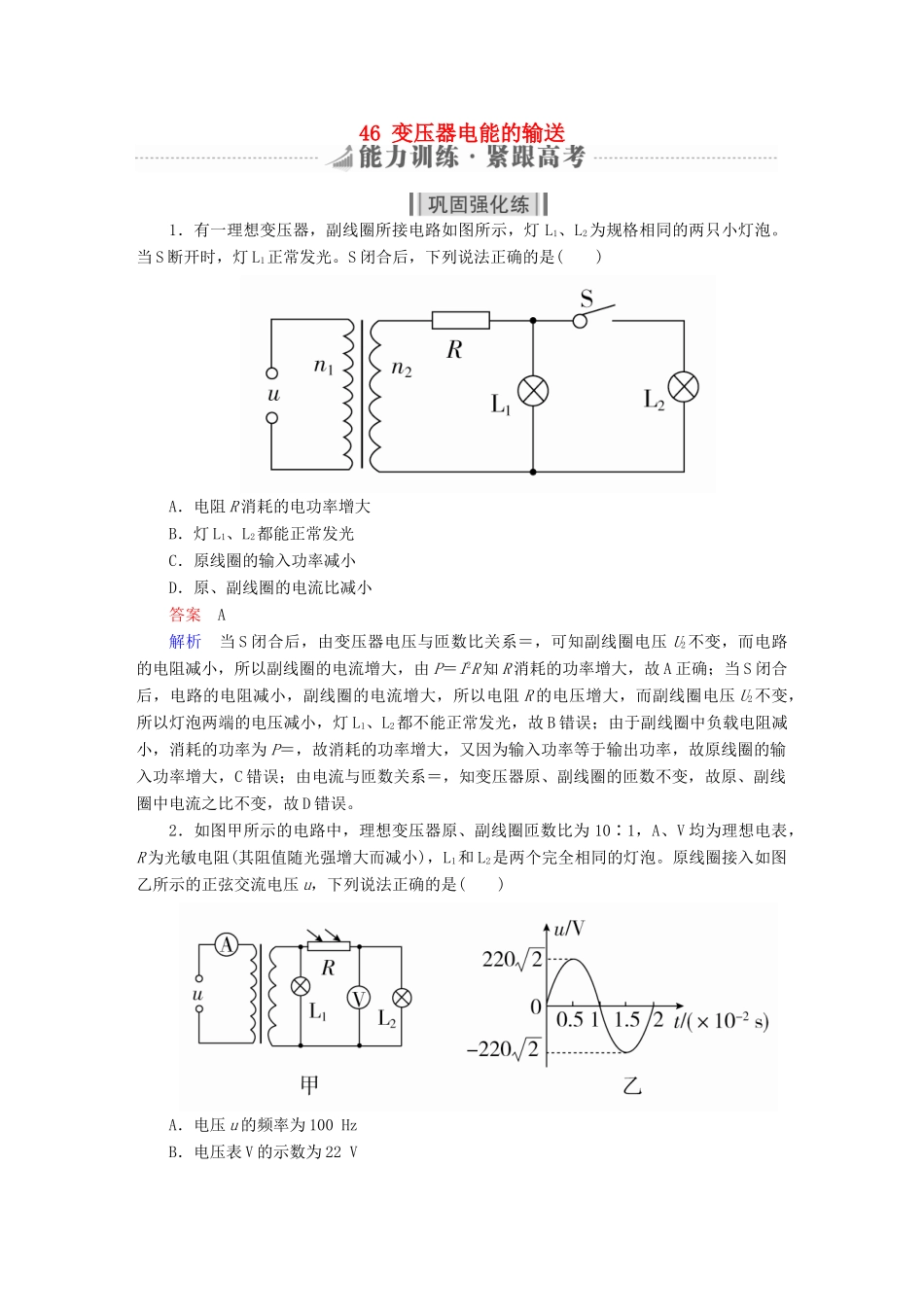

46变压器电能的输送1．有一理想变压器，副线圈所接电路如图所示，灯L1、L2为规格相同的两只小灯泡。当S断开时，灯L1正常发光。S闭合后，下列说法正确的是()A．电阻R消耗的电功率增大B．灯L1、L2都能正常发光C．原线圈的输入功率减小D．原、副线圈的电流比减小答案A解析当S闭合后，由变压器电压与匝数比关系＝，可知副线圈电压U2不变，而电路的电阻减小，所以副线圈的电流增大，由P＝I2R知R消耗的功率增大，故A正确；当S闭合后，电路的电阻减小，副线圈的电流增大，所以电阻R的电压增大，而副线圈电压U2不变，所以灯泡两端的电压减小，灯L1、L2都不能正常发光，故B错误；由于副线圈中负载电阻减小，消耗的功率为P＝，故消耗的功率增大，又因为输入功率等于输出功率，故原线圈的输入功率增大，C错误；由电流与匝数关系＝，知变压器原、副线圈的匝数不变，故原、副线圈中电流之比不变，故D错误。2．如图甲所示的电路中，理想变压器原、副线圈匝数比为10∶1，A、V均为理想电表，R为光敏电阻(其阻值随光强增大而减小)，L1和L2是两个完全相同的灯泡。原线圈接入如图乙所示的正弦交流电压u，下列说法正确的是()A．电压u的频率为100HzB．电压表V的示数为22VC．当光强增大时，变压器的输入功率变大D．当L1的灯丝烧断后，V示数变小答案C解析电压的频率f＝＝50Hz，A错误；原线圈电压有效值U1＝220V，由＝＝得U2＝22V，电压表测量L2电压，所以电压表的示数小于22V，B错误；当光强变大时，R的阻值减小，总电阻减小，电流变大，总功率变大，则变压器输入功率变大，C正确；当L1灯烧丝断后，因副线圈电压不变，则L2上的电压不变，则V的示数不变，D错误。3．如图所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝220sin100πt(V)，则()A．当单刀双掷开关与a连接时，电压表的示数为22VB．当t＝s时，c、d间的电压瞬时值为110VC．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小答案A解析当单刀双掷开关与a连接时，原、副线圈的匝数比为10∶1，原线圈两端的电压有效值U1＝V＝220V，根据＝，代入数据得U2＝22V，故电压表的示数为22V，A正确；当t＝s时，c，d间电压的瞬时值为u＝220sin100π×V＝110V，故B错误；当单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，滑动变阻器电阻的阻值变大，电压不变，电流表示数减小，故C错误；当单刀双掷开关由a扳向b时，原线圈匝数减小，根据＝，所以U2变大，电压表和电流表的读数均变大，故D错误。4．(2017·河北定州周练)如图，利用理想变压器进行远距离输电，发电厂的输出电压恒定，输电线路的电阻不变，当用电高峰到来时()A．输电线上损耗的功率减小B．电压表V1的示数减小，电流表A1增大C．电压表V2的示数增大，电流表A2减小D．用户功率与发电厂输出功率的比值减小答案D解析当用电高峰到来时，用户消耗的功率变大，则电流表A2读数变大，输电线上的电流变大，输电线上损耗的功率、电压都变大，A错误；电流表A1增大，因为发电厂的输出电压恒定，则升压变压器的输出电压也不变，即电压表V1的示数不变，B错误；输电线上的电压损失变大，故降压变压器的初级电压减小，由理想变压器的电压与匝数成正比得次级电压也减小，即电压表V2的示数减小，C错误；用户消耗的功率占发电厂输出总功率的比例＝1－＝1－，因为输电线上的电流增大，则电压损失ΔU增大，U1不变，所以用户消耗的功率占发电厂输出总功率的比例减小，故D正确。5．(2017·浙江嘉兴期末)(多选)某兴趣小组利用如图所示装置给小灯泡供电。矩形闭合导线框ABCD处于磁感应强度大小为B的水平匀强磁场中，线框电阻不计。线框绕垂直于磁场的轴OO′以角速度ω匀速转动，并通过变压器给小灯泡供电。下列说法正确的是()A．图示位置穿过线框的磁通量为零B．图示位置线框产生的感应电动势为零C．使用变压器的目的是为了提高输出功率D．若灯泡偏暗，可通过减少原线圈匝数来提高灯泡亮度答案BD解析图示位...
