桥梁工程施工方法PPT学习教案VIP免费

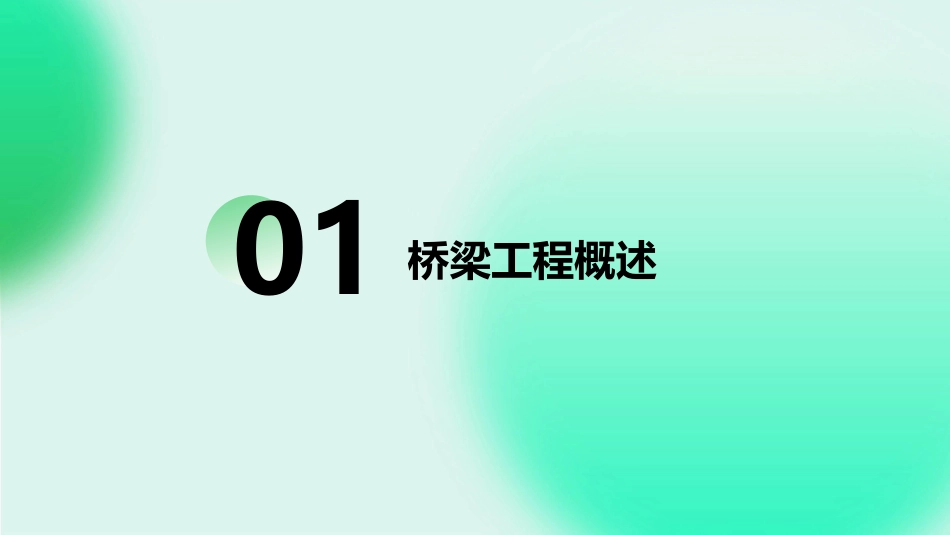

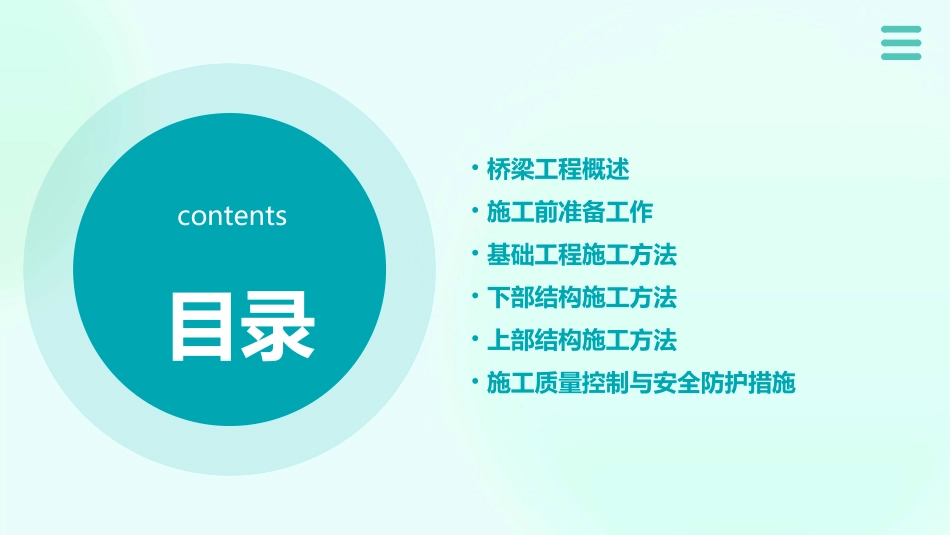

桥梁工程施工方法PPT学习教案目录contents•桥梁工程概述•施工前准备工作•基础工程施工方法•下部结构施工方法•上部结构施工方法•施工质量控制与安全防护措施01桥梁工程概述桥梁是一种跨越障碍物的建筑结构，通常用于跨越河流、峡谷、道路或其他障碍物，以便车辆、行人等能够顺利通行。桥梁定义根据桥梁的结构形式和使用功能，可将其分为梁桥、拱桥、刚架桥、悬索桥、斜拉桥等多种类型。桥梁分类桥梁定义与分类03附属设施包括护栏、照明、排水等设施，用于保障桥梁的安全和通行功能。01上部结构包括桥面系、承重结构和支撑结构等，是桥梁的主要承载部分。02下部结构包括桥墩、桥台和基础等，用于支撑上部结构并将荷载传递至地基。桥梁结构组成现场浇筑法在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。此法施工工期长，质量控制难度大。在预制场或工厂内预制桥梁构件，然后运输至桥位处进行安装。此法施工速度快，质量易于控制。从桥墩开始，两侧对称进行悬臂浇筑或拼装，直至合龙。此法适用于大跨度桥梁，但施工精度要求高。在桥台后设置预制场，分段预制梁体，通过纵向顶推使梁体就位。此法适用于等截面连续梁桥，施工周期短。在河岸或适当位置预制半孔桥体，利用动力装置将其旋转至预定位置合龙。此法适用于跨越深谷、急流等不便搭设支架的场合。预制安装法顶推施工法转体施工法悬臂施工法桥梁施工方法简介02施工前准备工作了解施工区域的地形、地貌、地质等自然条件，为后续施工提供基础数据。勘察地形地貌测量控制点布设现场测量根据施工图纸和现场实际情况，合理布设测量控制点，确保施工精度。使用全站仪等测量设备，对桥梁轴线、高程、横断面等进行精确测量，为后续施工提供依据。030201现场勘察与测量熟悉施工图纸认真阅读施工图纸，了解设计意图、结构形式、尺寸标注等内容。图纸会审组织设计、施工、监理等单位进行图纸会审，对图纸中的问题进行梳理和讨论，明确解决方案。技术交底将图纸会审结果向施工人员进行技术交底，确保施工人员对设计意图和施工要求有充分理解。施工图纸会审030201根据施工图纸和施工进度计划，编制详细的材料需求计划。材料计划编制按照材料计划进行采购，确保材料质量符合设计要求，并合理安排运输和储存。材料采购与运输对进场的材料进行严格检验和验收，确保材料质量合格，符合施工要求。材料检验与验收施工材料准备03基础工程施工方法施工准备开挖方法基底处理基坑支护明挖基础施工场地平整、测量放样、施工排水等。检查基底承载力，进行必要的处理，如换填、夯实等。根据地质条件、基坑深度、施工期限等选择合适的开挖方法，如放坡开挖、支撑开挖等。根据基坑深度和土质情况，选择合适的支护结构，如钢板桩、土钉墙等。施工准备场地平整、测量放样、施工排水等。桩的类型根据地质条件和设计要求，选择合适的桩型，如钻孔灌注桩、预制桩等。桩的施工方法根据桩型和地质条件，选择合适的施工方法，如钻孔、打桩等。桩的检测与验收对成桩进行质量检测，确保满足设计要求。桩基础施工场地平整、测量放样、施工排水等。施工准备根据设计要求，在工厂或现场制作沉井。沉井制作通过自重或外力作用，使沉井下沉至设计标高。沉井下沉对沉井底部进行封底处理，然后进行填充，形成基础。封底与填充沉井基础施工04下部结构施工方法包括场地平整、测量放样、材料准备等。施工准备模板安装钢筋加工与安装混凝土浇筑与养护根据墩台身尺寸和形状，选择合适的模板进行安装，确保模板牢固、平整。按照设计图纸要求，对钢筋进行加工和安装，注意钢筋的间距、保护层厚度等。采用合适的浇筑工艺，确保混凝土密实、无缺陷，浇筑完成后进行养护，保证混凝土强度。墩台身施工模板安装在支架上安装模板，确保模板牢固、平整，符合设计要求。施工准备包括场地平整、测量放样、材料准备等。支架搭设根据盖梁尺寸和重量，选择合适的支架类型和搭设方式，确保支架稳定、安全。钢筋加工与安装按照设计图纸要求，对钢筋进行加工和安装，注意钢筋的间距、保护层厚度等。混凝土浇筑与养护采用合适的浇筑工艺，确保混凝土密实、无缺陷，浇筑完成...
