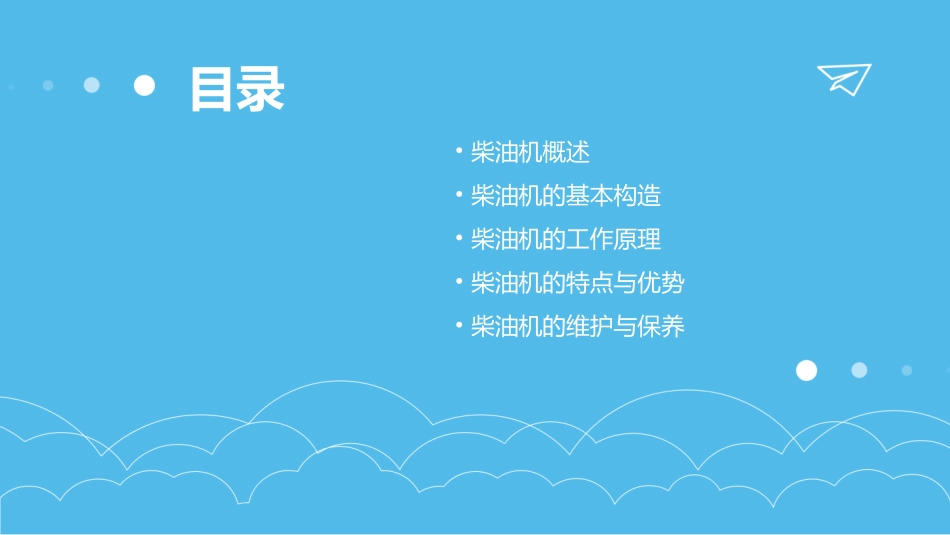

第一章柴油机的基本知识PPT课件目录•柴油机概述•柴油机的基本构造•柴油机的工作原理•柴油机的特点与优势•柴油机的维护与保养柴油机概述01柴油机是一种内燃机，通过压缩空气使其温度升高，再喷入柴油进行自燃，从而驱动活塞运动产生动力。定义根据工作循环、气缸排列、冷却方式等不同特点，柴油机可分为二冲程和四冲程、单缸和多缸、水冷和风冷等多种类型。分类柴油机的定义与分类01020319世纪末至20世纪初，柴油机诞生并初步应用于船舶和固定动力领域。初期阶段20世纪中期，随着技术进步和工业化进程的加速，柴油机逐渐应用于汽车、工程机械等领域。发展阶段20世纪末至今，随着电子控制、高压共轨等技术的应用，柴油机性能得到显著提升，应用领域不断拓展。现代化阶段柴油机的发展历程柴油机是重型卡车、客车、船舶等交通工具的主要动力来源。交通运输在建筑、采矿、农业等领域，柴油机为挖掘机、装载机、拖拉机等设备提供动力。工程机械作为发电机组的动力源，柴油机在备用电源、移动电源以及分布式能源等领域发挥重要作用。发电领域在坦克、装甲车、舰艇等军事装备中，柴油机是重要的动力来源。军事装备柴油机的应用领域柴油机的基本构造0201机体组气缸体、气缸盖、气缸垫、油底壳02活塞连杆组活塞、活塞环、活塞销、连杆03曲轴飞轮组曲轴、飞轮、扭转减振器、平衡轴曲柄连杆机构0102气门、气门座、气门导管、气门弹簧凸轮轴、挺柱、推杆、摇臂、摇臂轴气门组气门传动组配气机构燃油箱燃油滤清器输油泵喷油泵燃油供给系统储存燃油将燃油从油箱输送到喷油泵过滤燃油中的杂质将燃油压力提高，并按照发动机的工作顺序和负荷大小，定时、定量地向喷油器输送高压燃油将机油从油底壳吸出，并加压后输送到各个需要润滑的部件机油泵降低机油温度，保证机油的润滑性能机油冷却器过滤机油中的杂质和金属磨屑，保持机油的清洁机油滤清器调节主油道的机油压力，保证各部件得到良好的润滑油压调节阀润滑系统水泵驱动冷却液循环流动，保证发动机得到良好的冷却散热器将冷却液中的热量散发到大气中，降低冷却液温度风扇提高散热器的散热效率，保证发动机得到良好的冷却效果节温器控制冷却液的循环路线，使发动机在适宜的温度下工作冷却系统柴油机的工作原理0301020304活塞下行，进气门打开，新鲜空气被吸入气缸。进气冲程进气门关闭，活塞上行，将空气压缩，温度和压力升高。压缩冲程喷油器喷油，雾状柴油与高温高压空气混合后自燃，推动活塞下行做功。做功冲程活塞再次上行，排气门打开，废气排出气缸。排气冲程四冲程柴油机工作原理活塞上行，完成扫气和压缩工作，将新鲜空气压缩到气缸上部。活塞下行，喷油器喷油，雾状柴油与高温高压空气混合后自燃做功，同时废气从排气口排出。二冲程柴油机工作原理做功与排气扫气与压缩柴油机的性能指标单位时间内柴油机气缸内工质所做的指示功。单位时间内柴油机曲轴输出的有效功。有效功率与指示功率之比，反映柴油机的机械损失大小。有效功率与燃料消耗热量之比，反映柴油机的热利用程度。指示功率有效功率机械效率热效率柴油机的特点与优势04压缩点火高扭矩燃油经济性耐久性柴油机的特点01020304柴油机采用压缩点火方式，通过高压将空气压缩至高温，使柴油自燃。柴油机在低速时即可输出高扭矩，适合重载和爬坡等工况。柴油机热效率高，燃油消耗相对较低。柴油机结构简单，运动部件少，因此寿命长且维护成本低。柴油机扭矩大，加速性能好，适合各种复杂路况和重载需求。动力强劲相比汽油机，柴油机燃油消耗更低，长期使用可节省大量燃油成本。燃油经济性柴油机结构简单，故障率低，维修方便。可靠性高现代柴油机采用先进的排放控制技术，尾气排放更加环保。环保性柴油机的优势环保性现代柴油机和汽油机均采用了先进的排放控制技术，但柴油机的尾气排放相对更环保。燃油经济性柴油机热效率高，燃油消耗低；汽油机热效率低，燃油消耗相对较高。动力性能柴油机扭矩大，适合重载和爬坡；汽油机功率高，适合高速行驶。燃料类型柴油机使用柴油作为燃料，而汽油机使用汽油。点火方式柴油机采用压缩点火，汽油机采用火花塞点火。柴油机与汽油机的比较柴油...
