5、双线隧道环形开挖预留核心土法

5、双线隧道环形开挖预留核心土法_第1页
1/8
5、双线隧道环形开挖预留核心土法_第2页
2/8
5、双线隧道环形开挖预留核心土法_第3页
3/8

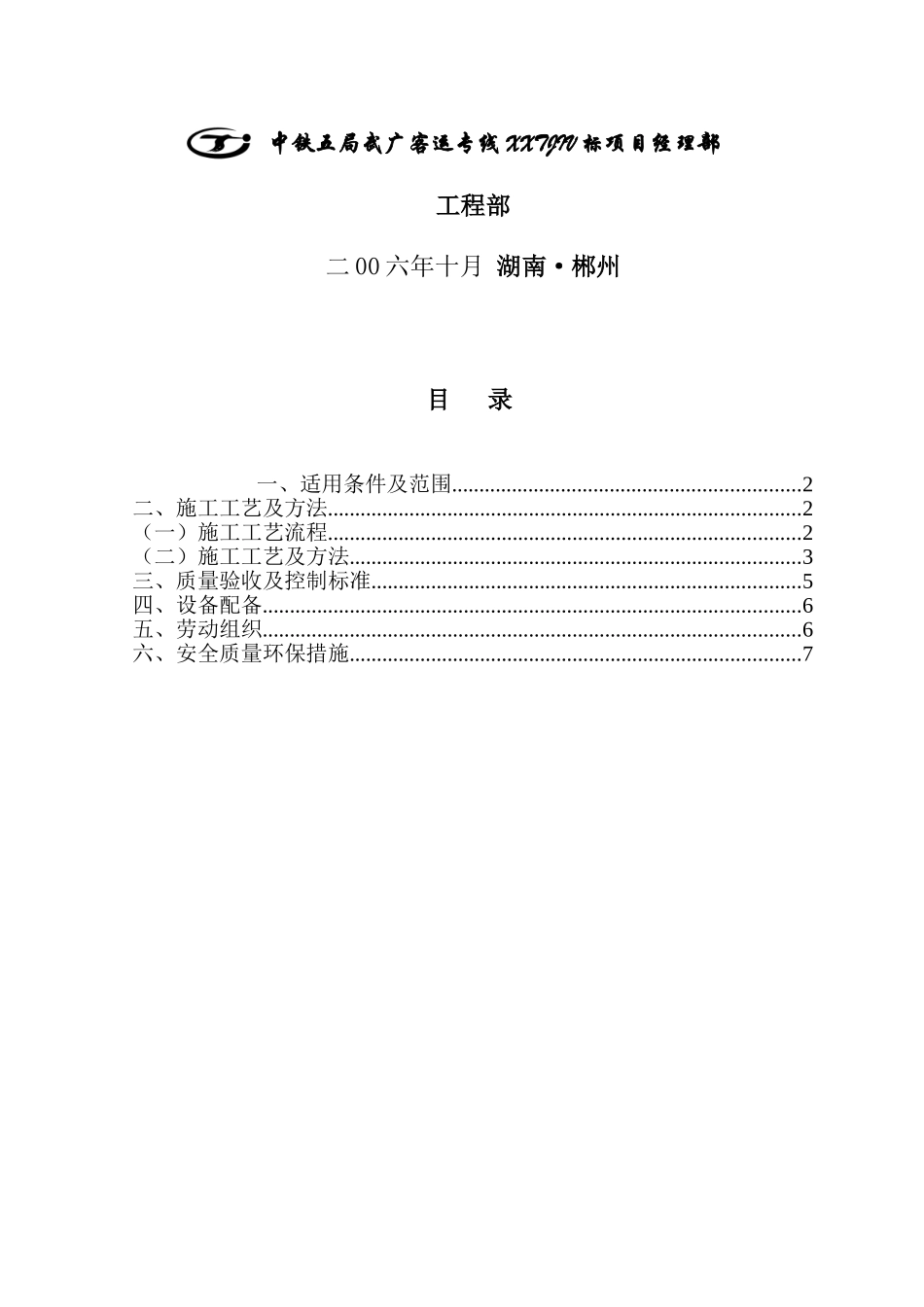

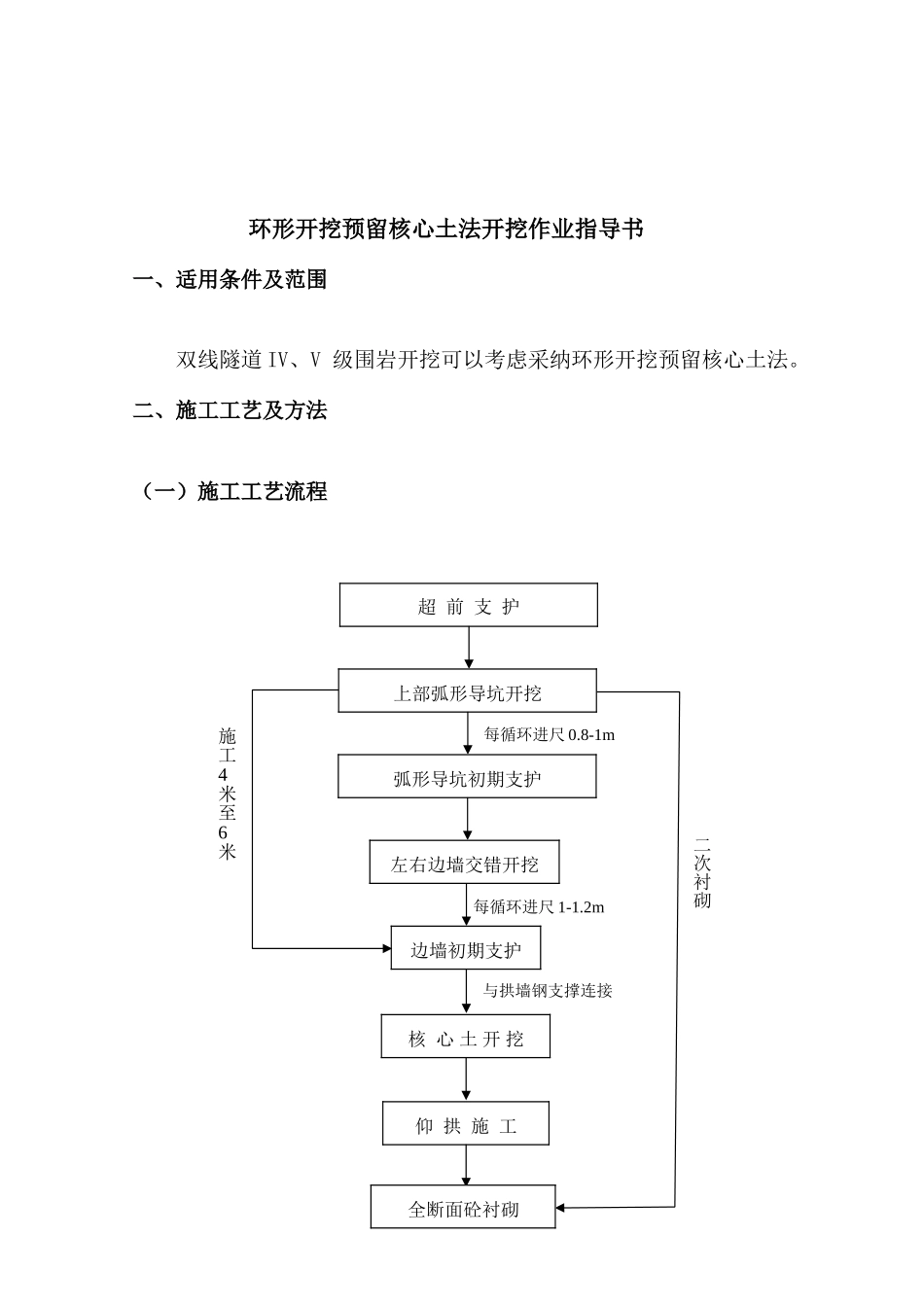

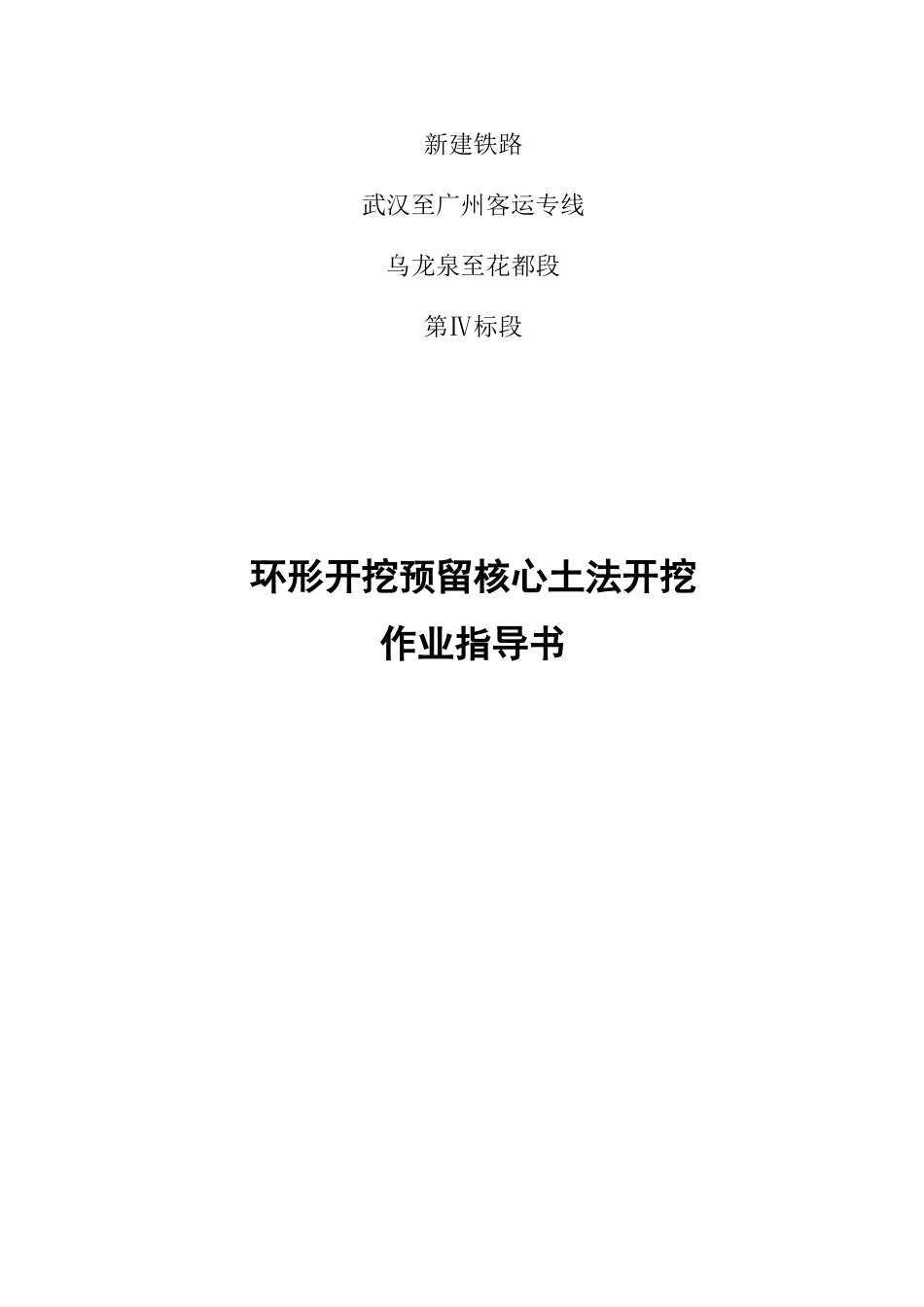

新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段环形开挖预留核心土法开挖作业指导书中铁五局武广客运专线 XXTJIV 标项目经理部工程部二 00 六年十月 湖南·郴州 目 录一、适用条件及范围................................................................2二、施工工艺及方法.......................................................................................2(一)施工工艺流程.......................................................................................2(二)施工工艺及方法...................................................................................3三、质量验收及控制标准...............................................................................5四、设备配备...................................................................................................6五、劳动组织...................................................................................................6六、安全质量环保措施...................................................................................7环形开挖预留核心土法开挖作业指导书一、适用条件及范围双线隧道 IV、V 级围岩开挖可以考虑采纳环形开挖预留核心土法。 二、施工工艺及方法(一)施工工艺流程施工4米至6米超 前 支 护上部弧形导坑开挖弧形导坑初期支护左右边墙交错开挖边墙初期支护每循环进尺 0.8-1m核 心 土 开 挖仰 拱 施 工全断面砼衬砌每循环进尺 1-1.2m与拱墙钢支撑连接二次衬砌(二)施工工艺及方法1、施工示意图2、施工方法上部环形导坑及边墙导坑以人工风镐或挖掘机开挖为主,辅以弱爆破,开挖后及时喷砼封闭岩面,并实行支护措施。上环形导坑出碴由挖掘机扒碴至下半断面后,装入自卸汽车运走,上断面扒碴用人工配合,核心土开挖采纳控制爆破,核心土开挖后立即施工作仰拱,衬砌采纳全断面衬砌台车,砼输送车配合砼输送泵灌注。 3、施工顺序1)开挖弧形环槽2)喷混凝土封闭岩面3)嵌设拱部格栅、钢拱、安装锚杆、挂钢筋网、喷射混凝土达到规定厚度4)上台阶开挖核心土、下台阶(全面或分部)掘进5)侧壁喷、锚格栅支腿挂网完成墙部初期支护6)施作仰拱7)量测达到基本稳定后施作二次衬砌(含防水、排水设施)。4、施工技术要点1)导坑开挖采纳弱爆破或人工开挖,上部环形导坑初期支护...
