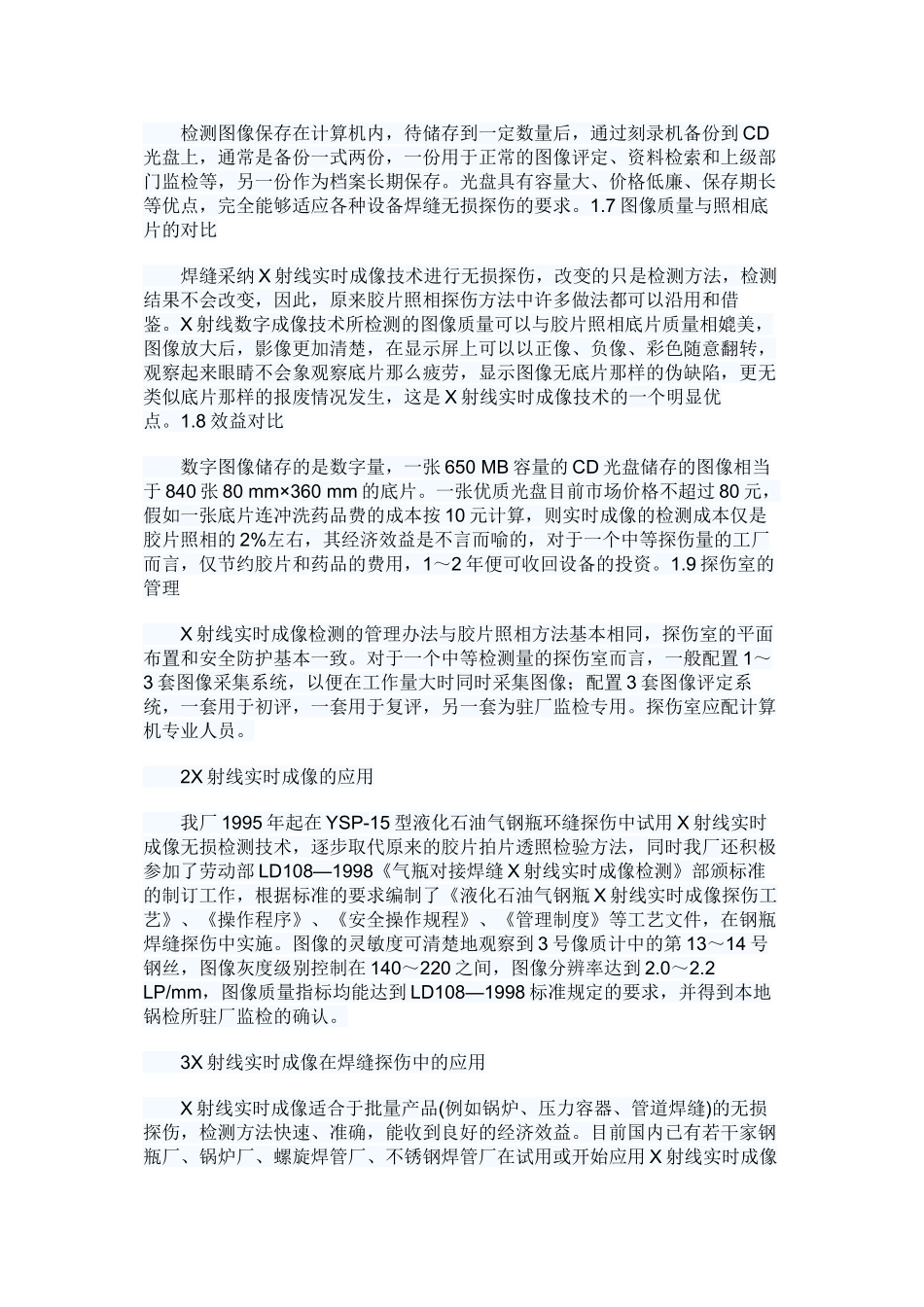

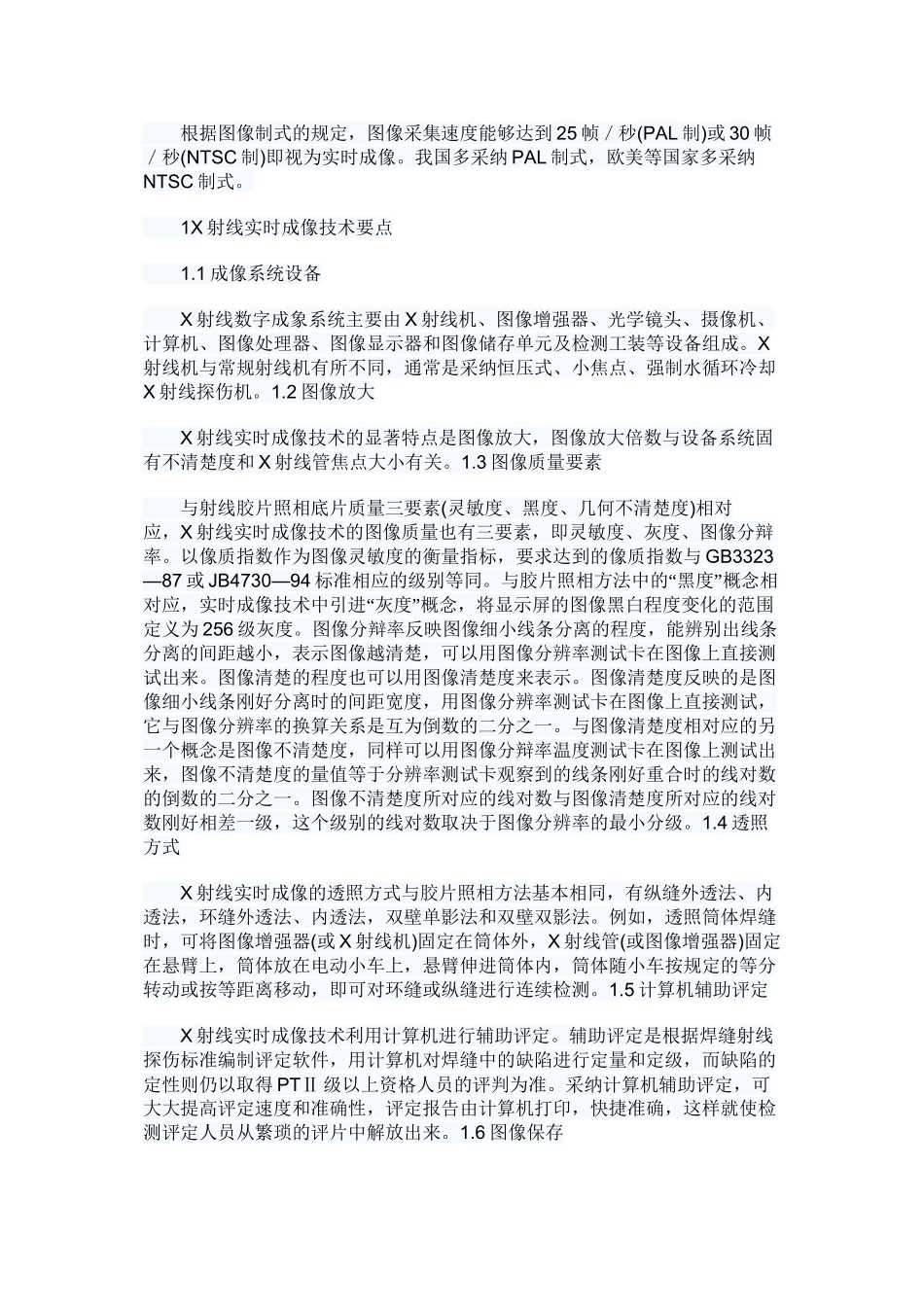

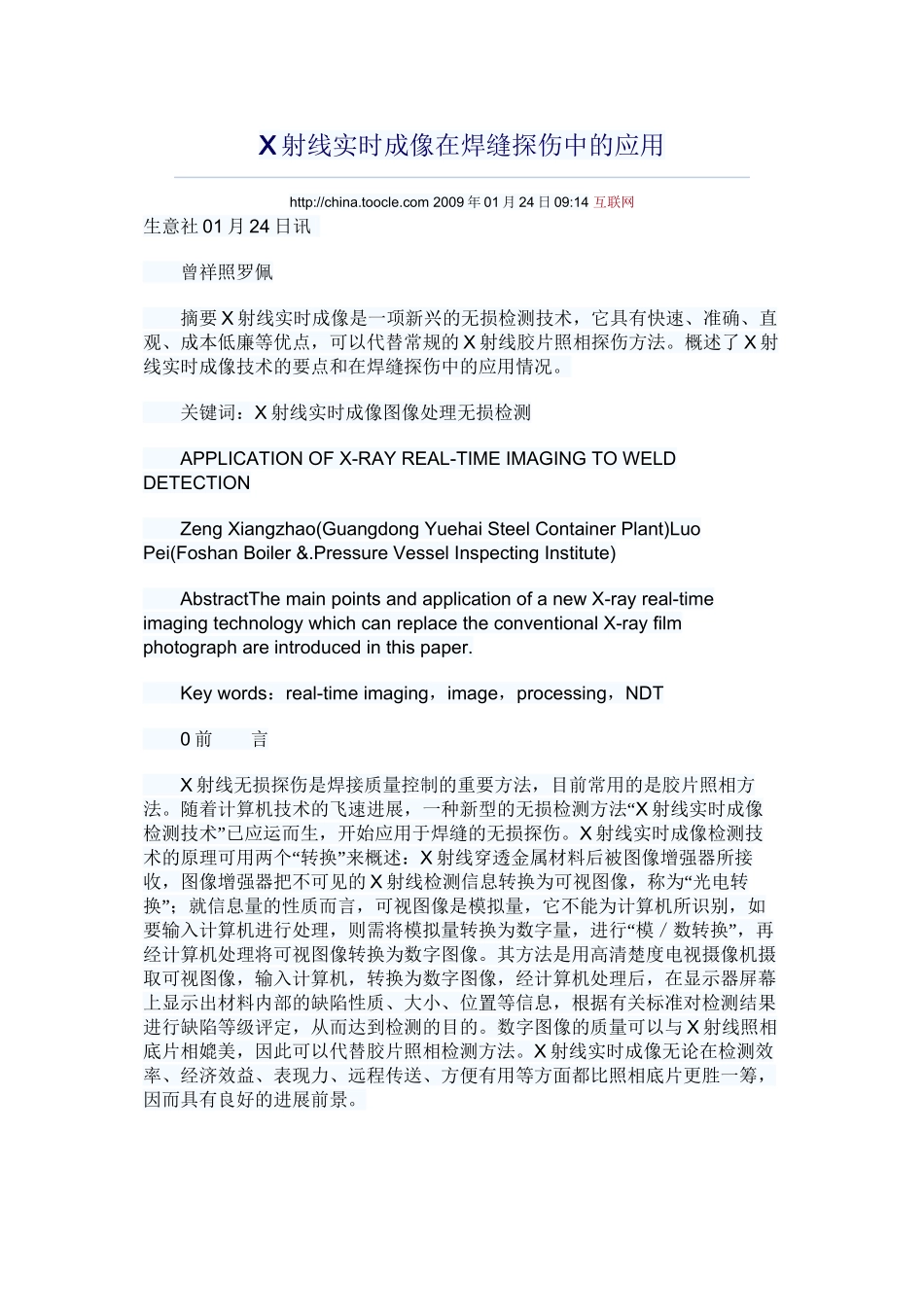

X 射线实时成像在焊缝探伤中的应用http://china.toocle.com 2009 年 01 月 24 日 09:14 互联网生意社 01 月 24 日讯 曾祥照罗佩 摘要 X 射线实时成像是一项新兴的无损检测技术，它具有快速、准确、直观、成本低廉等优点，可以代替常规的 X 射线胶片照相探伤方法。概述了 X 射线实时成像技术的要点和在焊缝探伤中的应用情况。 关键词：X 射线实时成像图像处理无损检测 APPLICATION OF X-RAY REAL-TIME IMAGING TO WELD DETECTION Zeng Xiangzhao(Guangdong Yuehai Steel Container Plant)Luo Pei(Foshan Boiler &.Pressure Vessel Inspecting Institute) AbstractThe main points and application of a new X-ray real-time imaging technology which can replace the conventional X-ray film photograph are introduced in this paper. Key words：real-time imaging，image，processing，NDT 0 前言 X 射线无损探伤是焊接质量控制的重要方法，目前常用的是胶片照相方“法。随着计算机技术的飞速进展，一种新型的无损检测方法 X 射线实时成像”检测技术 已应运而生，开始应用于焊缝的无损探伤。X 射线实时成像检测技“”术的原理可用两个 转换 来概述：X 射线穿透金属材料后被图像增强器所接收，图像增强器把不可见的 X“射线检测信息转换为可视图像，称为 光电转”换 ；就信息量的性质而言，可视图像是模拟量，它不能为计算机所识别，如“”要输入计算机进行处理，则需将模拟量转换为数字量，进行 模／数转换 ，再经计算机处理将可视图像转换为数字图像。其方法是用高清楚度电视摄像机摄取可视图像，输入计算机，转换为数字图像，经计算机处理后，在显示器屏幕上显示出材料内部的缺陷性质、大小、位置等信息，根据有关标准对检测结果进行缺陷等级评定，从而达到检测的目的。数字图像的质量可以与 X 射线照相底片相媲美，因此可以代替胶片照相检测方法。X 射线实时成像无论在检测效率、经济效益、表现力、远程传送、方便有用等方面都比照相底片更胜一筹，因而具有良好的进展前景。 根据图像制式的规定，图像采集速度能够达到 25 帧／秒(PAL 制)或 30 帧／秒(NTSC 制)即视为实时成像。我国多采纳 PAL 制式，欧美等国家多采纳NTSC 制式。 1X 射线实时成像技术要点 1.1 成像系统设备 X 射线数字成象系统主要由 X 射线机、图像增强器、...
