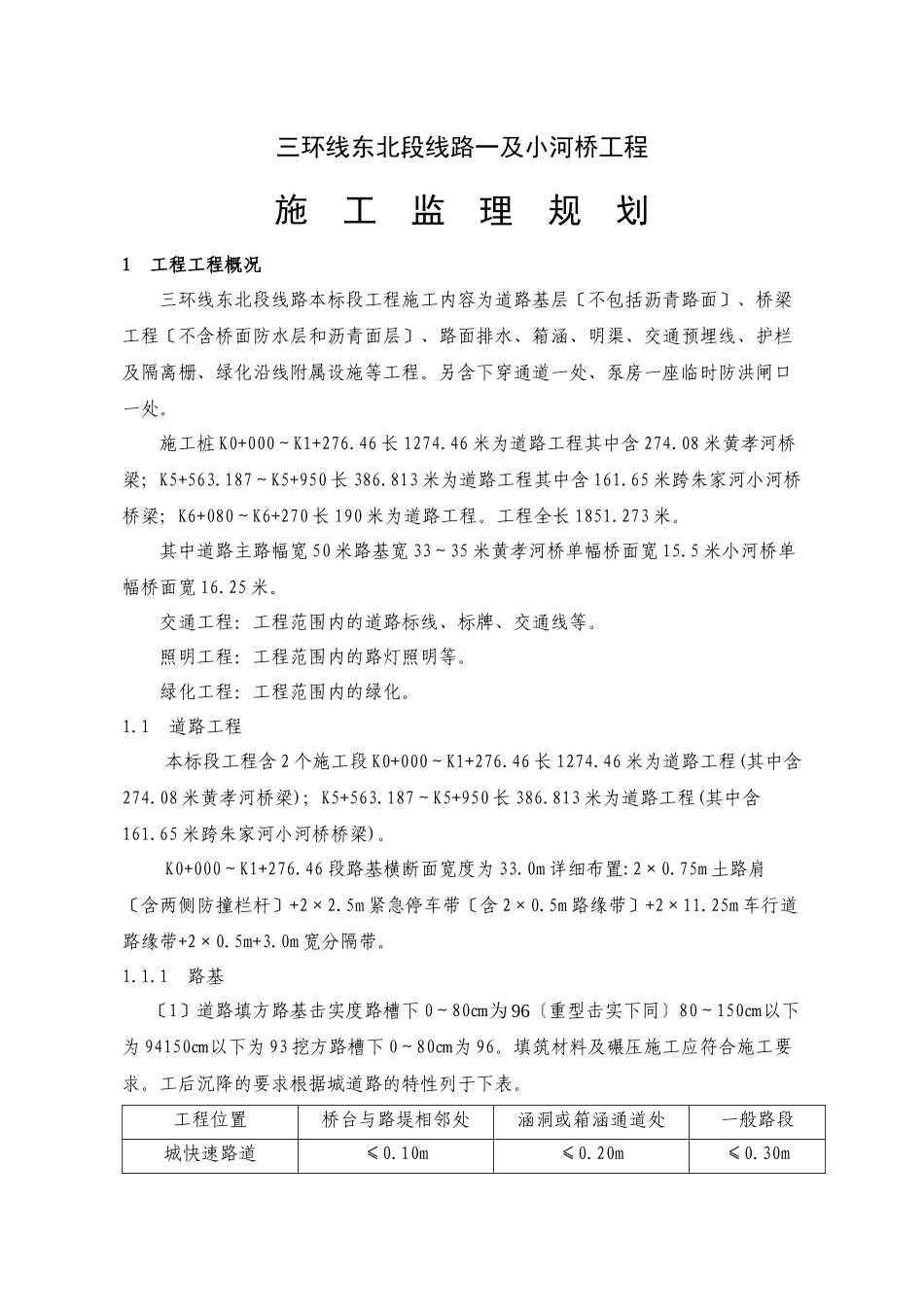

三环线东北段线路一及小河桥工程施 工 监 理 规 划1 工程工程概况三环线东北段线路本标段工程施工内容为道路基层〔不包括沥青路面〕、桥梁工程〔不含桥面防水层和沥青面层〕、路面排水、箱涵、明渠、交通预埋线、护栏及隔离栅、绿化沿线附属设施等工程。另含下穿通道一处、泵房一座临时防洪闸口一处。施工桩 K0+000～K1+276.46 长 1274.46 米为道路工程其中含 274.08 米黄孝河桥梁；K5+563.187～K5+950 长 386.813 米为道路工程其中含 161.65 米跨朱家河小河桥桥梁；K6+080～K6+270 长 190 米为道路工程。工程全长 1851.273 米。其中道路主路幅宽 50 米路基宽 33～35 米黄孝河桥单幅桥面宽 15.5 米小河桥单幅桥面宽 16.25 米。交通工程：工程范围内的道路标线、标牌、交通线等。照明工程：工程范围内的路灯照明等。绿化工程：工程范围内的绿化。1.1 道路工程本标段工程含 2 个施工段 K0+000～K1+276.46 长 1274.46 米为道路工程(其中含274.08 米黄孝河桥梁)；K5+563.187～K5+950 长 386.813 米为道路工程(其中含161.65 米跨朱家河小河桥桥梁)。K0+000～K1+276.46 段路基横断面宽度为 33.0m 详细布置:2×0.75m 土路肩〔含两侧防撞栏杆〕+2×2.5m 紧急停车带〔含 2×0.5m 路缘带〕+2×11.25m 车行道路缘带+2×0.5m+3.0m 宽分隔带。1.1.1 路基〔1〕道路填方路基击实度路槽下 0～80㎝为 96〔重型击实下同〕80～150㎝以下为 94150㎝以下为 93 挖方路槽下 0～80㎝为 96。填筑材料及碾压施工应符合施工要求。工后沉降的要求根据城道路的特性列于下表。工程位置桥台与路堤相邻处涵洞或箱涵通道处一般路段城快速路道≤0.10m≤0.20m≤0.30m〔2〕K0+472.5～K0+520、K0+560～K0+700 段堆土高度 3.6m～4.7m 地基处理方式为低标素混凝土桩〔简称 LCG 桩〕。桩长 11m～16m 布置方式为正方形和矩形 2 种横向间距 1.5m～1.8m 纵向间距 1.5m～2.0m 桩的直径为 0.4m 桩自身混凝土强度为C15。〔3〕K0+520～K0+560 段堆土高度 4.4m～4.6m 由于有高压走廊在此范围内与道路斜交故地基处理方式采纳旋喷桩。桩长 13.0m 横向间距 1.5m 纵向间距 1.7m 直径0.6m 水泥采纳强度等级不低于 32.5MPa 的普通硅酸盐水泥。〔4〕K0+190～K0+256.5、K0+700～K1+274.5 段去除层素填土和以下土层平均厚度 80㎝然后回填毛渣 30㎝再进展好土回填回填毛渣、土料其压实度均应满足道路路基设计要求。...
