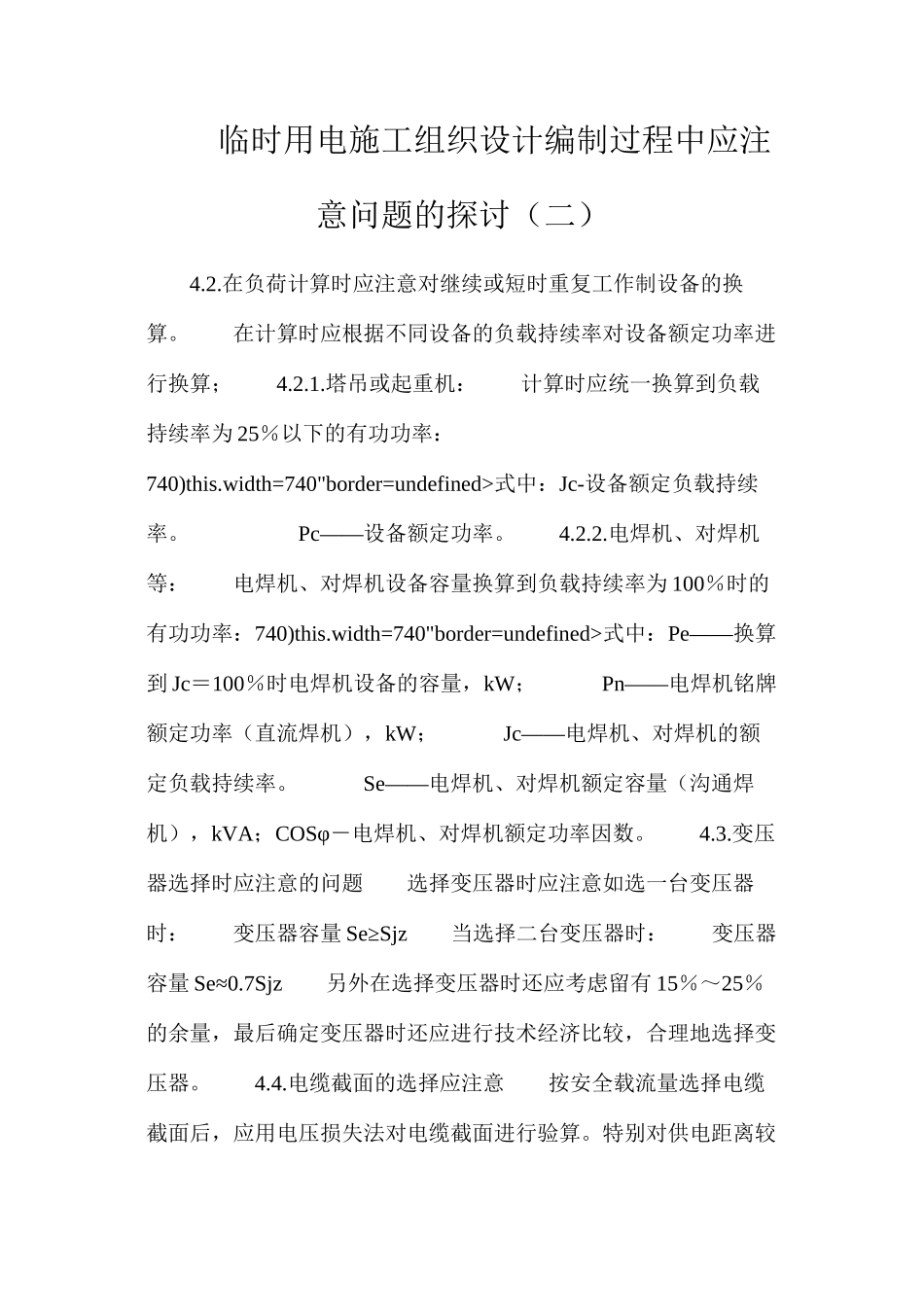

临时用电施工组织设计编制过程中应注意问题的探讨（二）

临时用电施工组织设计编制过程中应注意问题的探讨（二）4.2.在负荷计算时应注意对继续或短时重复工作制设备的换 算。在计算时应根据不同设备的负载持续率对设备额定功率进 行换算；4.2.1. 塔吊或起重机：计算时应统一换算到负载持续率为 25％以下的有功功率：740)this.width=740"border=undefined>式中：Jc-设备额定负载持续 率。Pc—— 设备额定功率。4.2.2.电焊机、对焊机 等：电焊机、对焊机设备容量换算到负载持续率为 100％时的有功功率：740)this.width=740"border=undefined>式中：Pe——换算到 Jc＝100％时电焊机设备的容量，kW ；Pn——电焊机铭牌额定功率（直流焊机），kW ；Jc——电焊机、对焊机的额 定负载持续率。Se——电焊机、对焊机额定容量（沟通焊机），kVA；COSφ －电焊机、对焊机额定功率因数。4.3.变压 器选择时应注意的问题选择变压器时应注意如选一台变压器 时：变压器容量 Se≥Sjz 当选择二台变压器时：变压器容量 Se≈0.7Sjz 另外在选择变压器时还应考虑留有 15％～25％的余量，最后确定变压器时还应进行技术经济比较，合理地选择变 压器。4.4. 电缆截面的选择应注意按安全载流量选择电缆截面后，应用电压损失法对电缆截面进行验算。特别对供电距离较 长的项目。另外应注意电缆截面应满足最小机械强度的要求。5. 重复接地与防雷保护设置应注意的问题5.1.重复接地设置要求总配电盘、分配电箱以及与电源变压器的距离超过 50m 以上的配电箱保护零线（PE 线）均应作重复接地，重复接地电阻不应大于 10Ω 。重复接地设置时应注意，接地极不能使用螺纹钢，接地极应使用 φ50 钢管或 L50×4 角钢长度 2500mm，一组三根其间距为 5m 重复接地最好利用建筑物自然接地体。实际设置的的重复接地装置，不应直接设置在设备外壳上，应设置在箱内 PE 排上，避开由于其系统 PE 线断路，造成 TN－S 系统与 TT 系统混接。5.2.施工现场防雷保护设置时应注意防直击雷与防感应雷之间的区别。施工现场设接闪器防直击雷的设备有：人货电梯、井架提升机。接闪器高度应满足 60°保护角的要求，使被保护设备在接闪器保护角内。设置防感应雷的有：塔吊、外脚手架、大型钢模板、杭州地区高度超过 20m 的金属结构以及职工宿舍、办公楼金属结构架应进行防雷发地。特别注意外脚手架防雷接地应沿建筑物一周采纳多点接地，其接地引下点间距一般在 20m，转角点、建筑高度超过 30m 时应注意防侧击雷保护。...
