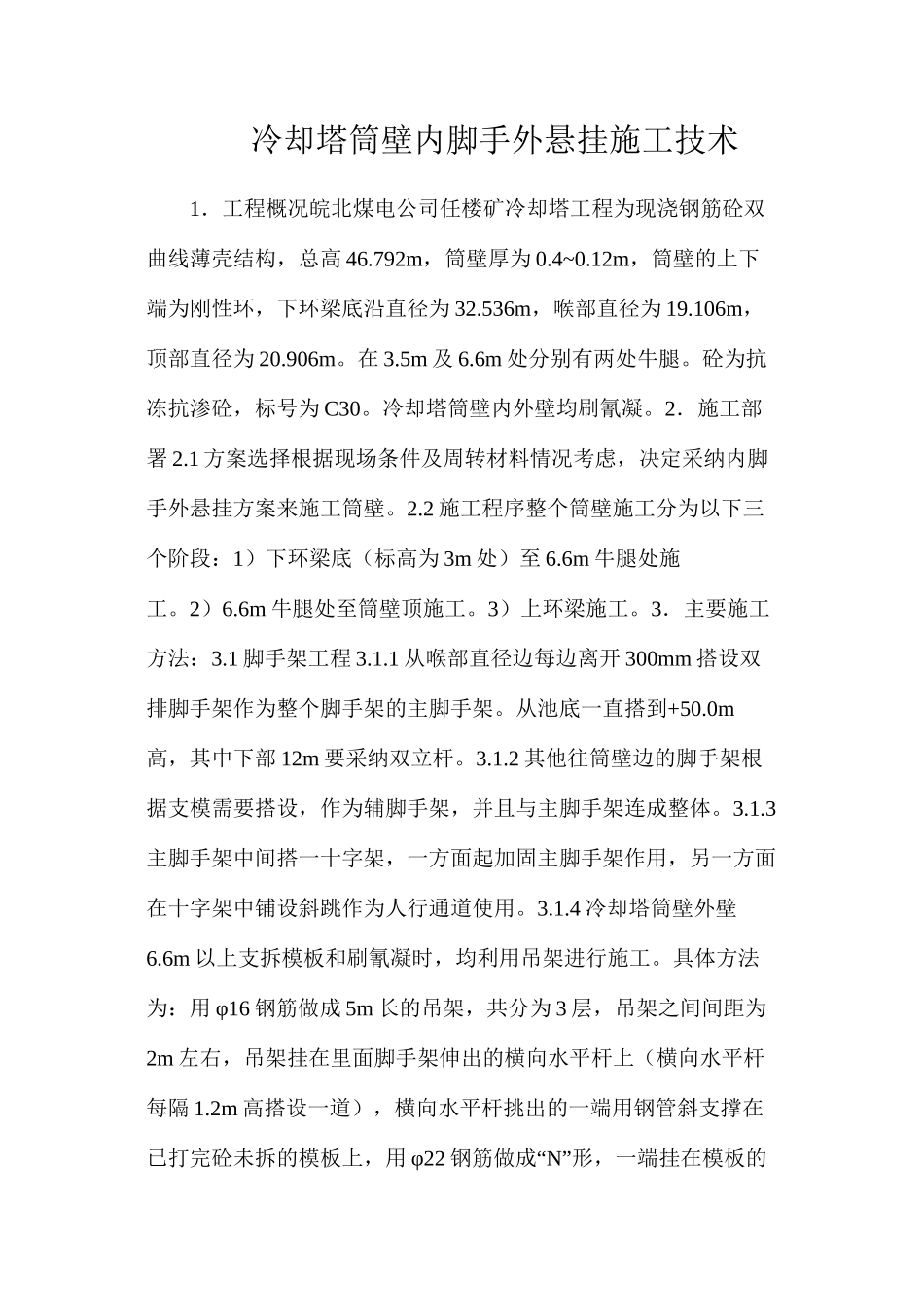

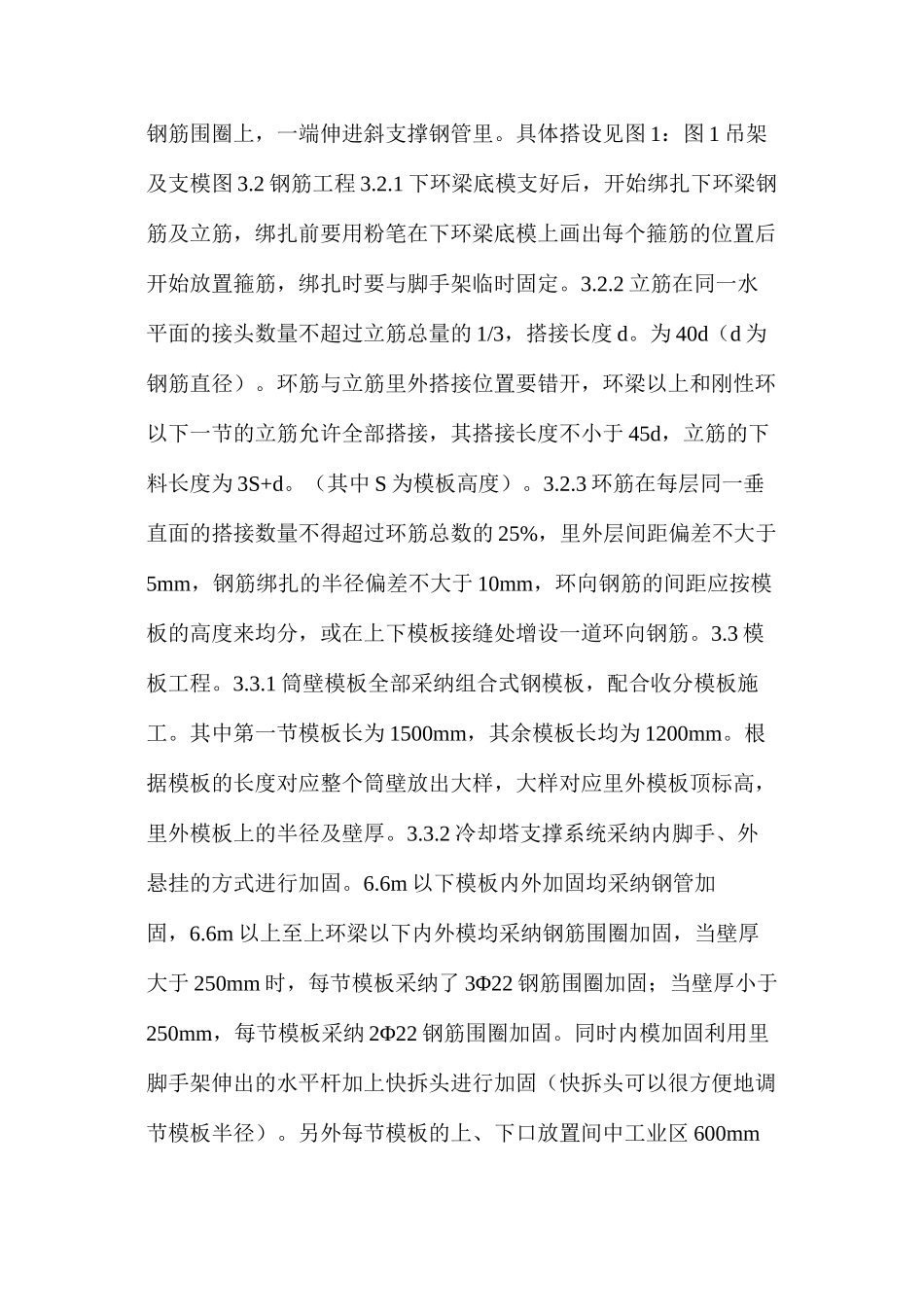

冷却塔筒壁内脚手外悬挂施工技术1．工程概况皖北煤电公司任楼矿冷却塔工程为现浇钢筋砼双曲线薄壳结构，总高 46.792m，筒壁厚为 0.4~0.12m，筒壁的上下端为刚性环，下环梁底沿直径为 32.536m，喉部直径为 19.106m，顶部直径为 20.906m。在 3.5m 及 6.6m 处分别有两处牛腿。砼为抗冻抗渗砼，标号为 C30。冷却塔筒壁内外壁均刷氰凝。2．施工部署 2.1 方案选择根据现场条件及周转材料情况考虑，决定采纳内脚手外悬挂方案来施工筒壁。2.2 施工程序整个筒壁施工分为以下三个阶段：1）下环梁底（标高为 3m 处）至 6.6m 牛腿处施工。2）6.6m 牛腿处至筒壁顶施工。3）上环梁施工。3．主要施工方法：3.1 脚手架工程 3.1.1 从喉部直径边每边离开 300mm 搭设双排脚手架作为整个脚手架的主脚手架。从池底一直搭到+50.0m高，其中下部 12m 要采纳双立杆。3.1.2 其他往筒壁边的脚手架根据支模需要搭设，作为辅脚手架，并且与主脚手架连成整体。3.1.3主脚手架中间搭一十字架，一方面起加固主脚手架作用，另一方面在十字架中铺设斜跳作为人行通道使用。3.1.4 冷却塔筒壁外壁6.6m 以上支拆模板和刷氰凝时，均利用吊架进行施工。具体方法为：用 φ16 钢筋做成 5m 长的吊架，共分为 3 层，吊架之间间距为2m 左右，吊架挂在里面脚手架伸出的横向水平杆上（横向水平杆每隔 1.2m 高搭设一道），横向水平杆挑出的一端用钢管斜支撑在已打完砼未拆的模板上，用 φ22“钢筋做成 N”形，一端挂在模板的钢筋围圈上，一端伸进斜支撑钢管里。具体搭设见图 1：图 1 吊架及支模图 3.2 钢筋工程 3.2.1 下环梁底模支好后，开始绑扎下环梁钢筋及立筋，绑扎前要用粉笔在下环梁底模上画出每个箍筋的位置后开始放置箍筋，绑扎时要与脚手架临时固定。3.2.2 立筋在同一水平面的接头数量不超过立筋总量的 1/3，搭接长度 d。为 40d（d 为钢筋直径）。环筋与立筋里外搭接位置要错开，环梁以上和刚性环以下一节的立筋允许全部搭接，其搭接长度不小于 45d，立筋的下料长度为 3S+d。（其中 S 为模板高度）。3.2.3 环筋在每层同一垂直面的搭接数量不得超过环筋总数的 25%，里外层间距偏差不大于5mm，钢筋绑扎的半径偏差不大于 10mm，环向钢筋的间距应按模板的高度来均分，或在上下模板接缝处增设一道环向钢筋。3.3 模板工程。3.3.1 筒壁模板全部采纳组合式钢模板，配合收分模板施工。其中第一节模板长为 1500mm，其余模板长均为 1200...
