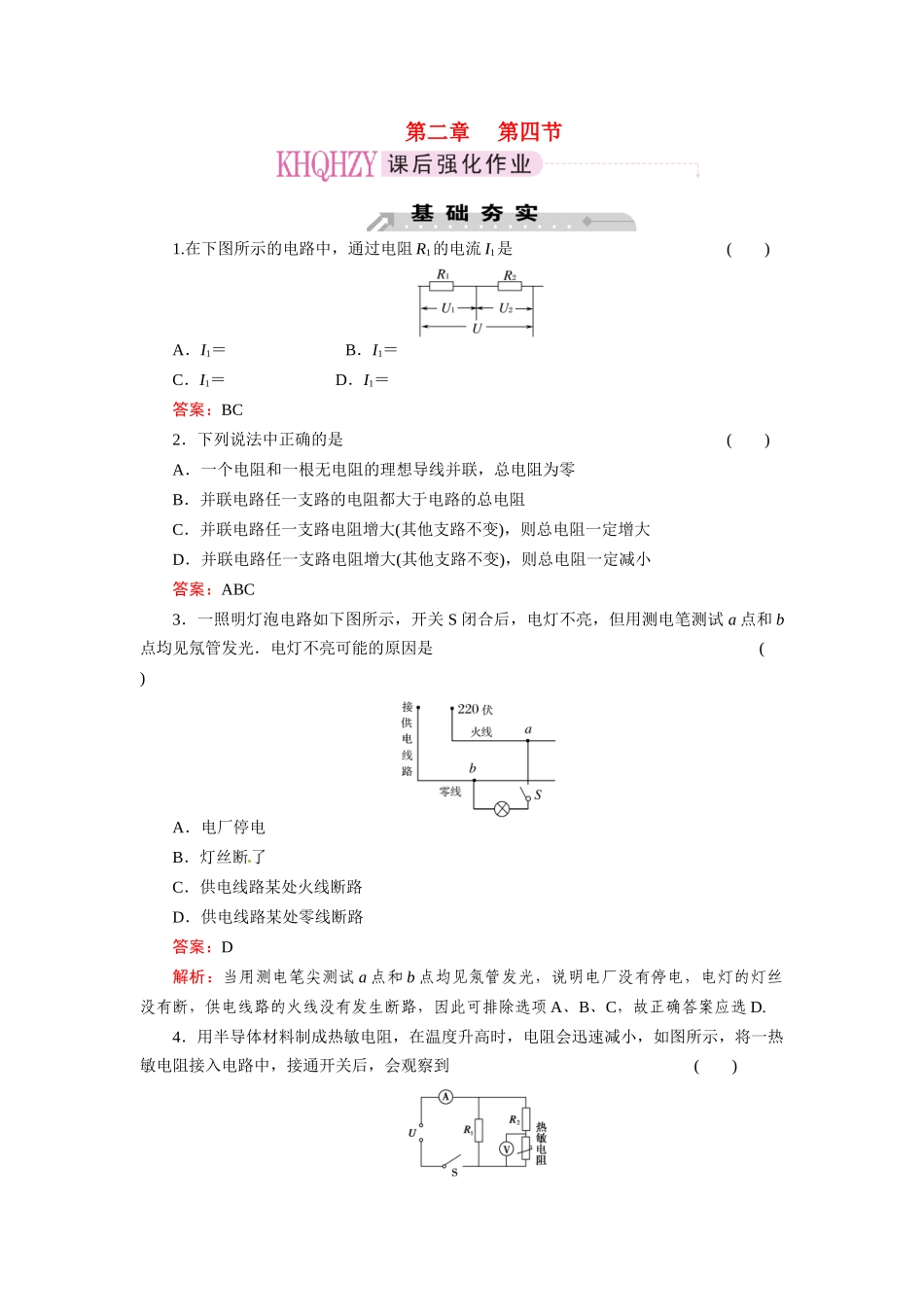

第二章 第四节1.在下图所示的电路中，通过电阻 R1的电流 I1是( )A．I1＝ B．I1＝C．I1＝ D．I1＝答案：BC2．下列说法中正确的是( )A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小答案：ABC3．一照明灯泡电路如下图所示，开关 S 闭合后，电灯不亮，但用测电笔测试 a 点和 b点均见氖管发光．电灯不亮可能的原因是( )A．电厂停电B．灯丝断了C．供电线路某处火线断路D．供电线路某处零线断路答案：D解析：当用测电笔尖测试 a 点和 b 点均见氖管发光，说明电厂没有停电，电灯的灯丝没有断，供电线路的火线没有发生断路，因此可排除选项 A、B、C，故正确答案应选 D.4．用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，会观察到( )A．电流表示数不变 B．电流表示数减小C．电压表示数增大 D．电压表示数减小答案：D解析：接通开关后热敏电阻的温度升高，电阻减小，总电阻减 小，I 总＝得 I 总增大，电流表示数变大，A、B 错误．R1中电流 I1不变，R2支路的电流 I2增大，UR2增大，又 U＝UR2＋U 热，则 U 热减小，D 正确．5．如下图所示电路中，伏特表 V1和 V2的内阻都远远大于 R1、R2、R3和 R4的电阻．R1和 R3电阻未知，R2＝R4＝20Ω，伏特表 V1和 V2的读数分别为 15V 和 10V，则 a、b 两点间的电压为( )A．23V B．24VC．25V D．26V答案：C解析：因为 R1、R2、R3和 R4串联，且R2＋R3＝R3＋R4故 R3和 R4上的电压也为 10V.a、b 两点间电压是 R1和 R2上电压与 R3和 R4上电压之和，即为15V＋10V＝25V6．(2009·贵州兴义市清华实验中学高二检测)一灵敏电流计，允许通过的最大电流(满刻度电流)为 Ig＝50μA，表头电阻 Rg＝1kΩ，若改装成量程为 Im＝10mA 的电流表，应________联的电阻阻值为________Ω.若将此电流计改装成量程为 Um＝15V 的电压表，应再________联一个阻值为________Ω 的电阻．答案：并，5；串，2990007．如下图所示的三个电路图，哪是串联电路？哪是并联电路？答案：图(1)为串联电路 图(2)和图(3)是并联电路判断电路是串联的还是并联的，最好的办法是从图中电源的正极出发，用铅笔轻轻地沿电流的路径“走”上一圈，回到电源的负极．在...
