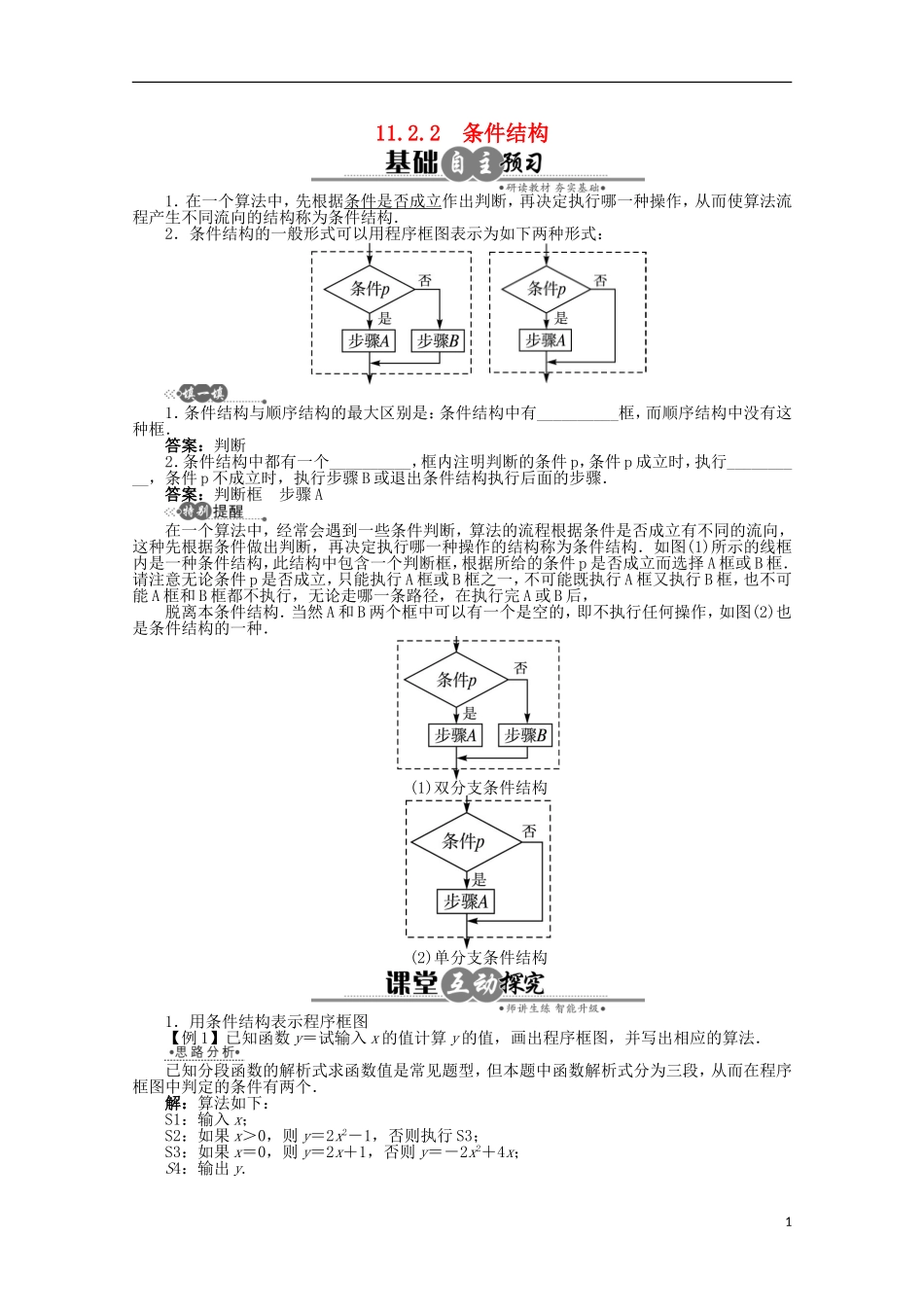

11.2.2 条件结构1．在一个算法中，先根据条件是否成立作出判断，再决定执行哪一种操作，从而使算法流程产生不同流向的结构称为条件结构．2．条件结构的一般形式可以用程序框图表示为如下两种形式： 1．条件结构与顺序结构的最大区别是：条件结构中有__________框，而顺序结构中没有这种框．答案：判断2．条件结构中都有一个__________，框内注明判断的条件 p，条件 p 成立时，执行__________，条件 p 不成立时，执行步骤 B 或退出条件结构执行后面的步骤．答案：判断框 步骤 A在一个算法中，经常会遇到一些条件判断，算法的流程根据条件是否成立有不同的流向，这种先根据条件做出判断，再决定执行哪一种操作的结构称为条件结构．如图(1)所示的线框内是一种条件结构，此结构中包含一个判断框，根据所给的条件 p 是否成立而选择 A 框或 B 框．请注意无论条件 p 是否成立，只能执行 A 框或 B 框之一，不可能既执行 A 框又执行 B 框，也不可能 A 框和 B 框都不执行，无论走哪一条路径，在执行完 A 或 B 后，脱离本条件结构．当然 A 和 B 两个框中可以有一个是空的，即不执行任何操作，如图(2)也是条件结构的一种．(1)双分支条件结构(2)单分支条件结构1．用条件结构表示程序框图【例 1】已知函数 y＝试输入 x 的值计算 y 的值，画出程序框图，并写出相应的算法．已知分段函数的解析式求函数值是常见题型，但本题中函数解析式分为三段，从而在程序框图中判定的条件有两个．解：算法如下：S1：输入 x；S2：如果 x＞0，则 y＝2x2－1，否则执行 S3；S3：如果 x＝0，则 y＝2x＋1，否则 y＝－2x2＋4x；S4：输出 y.1程序框图如下：在画需分类讨论的数学问题的程序框图时，往往用条件结构来表示．1－1 下列程序框图表示的算法功能是__________．解析：此算法的功能为 y＝答案：求|a－b|的值1－2 某快递公司规定甲、乙两地之间物品托运费用根据下列方法计算：f＝其中 f(单位：元)为托运费，w 为托运物品的重量(单位：千克)，试画出计算费用 f 的程序框图．解：2．程序框图的解读【例 2】如图所示的程序框图，如果输入三个实数 a，b，c，要求输出这三个数中最大的数，那么在空白的判断框中，应该填入下面四个选项中的( )．2A．c＞x B．x＞cC．c＞b D．b＞c解析：从程序框图可以看出，应填 c＞x.其含义是当 c＞x 不成立时，说明 x 最大，输出 x，当 c＞x 成立时，用 x＝c 后，x 的值...
