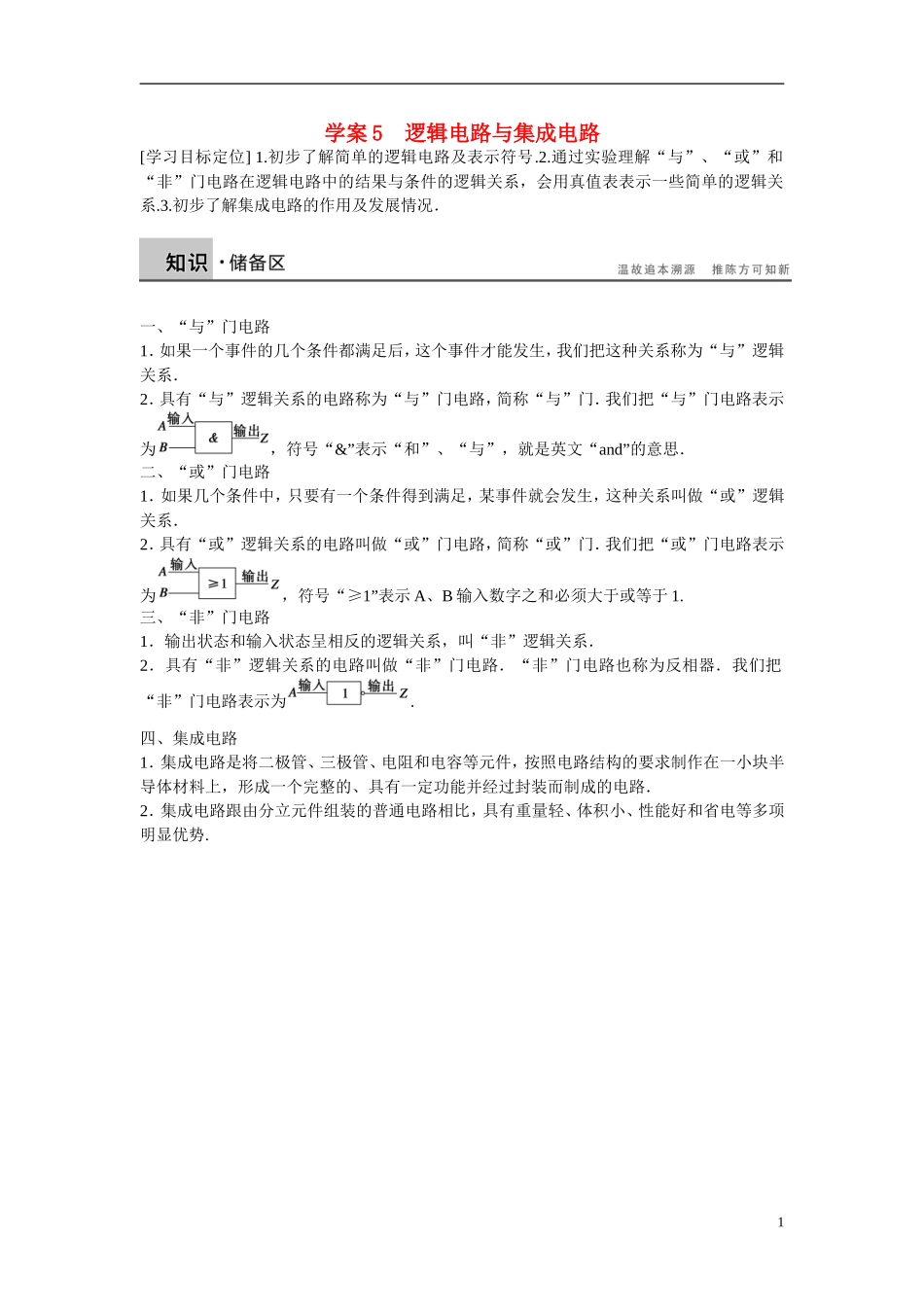

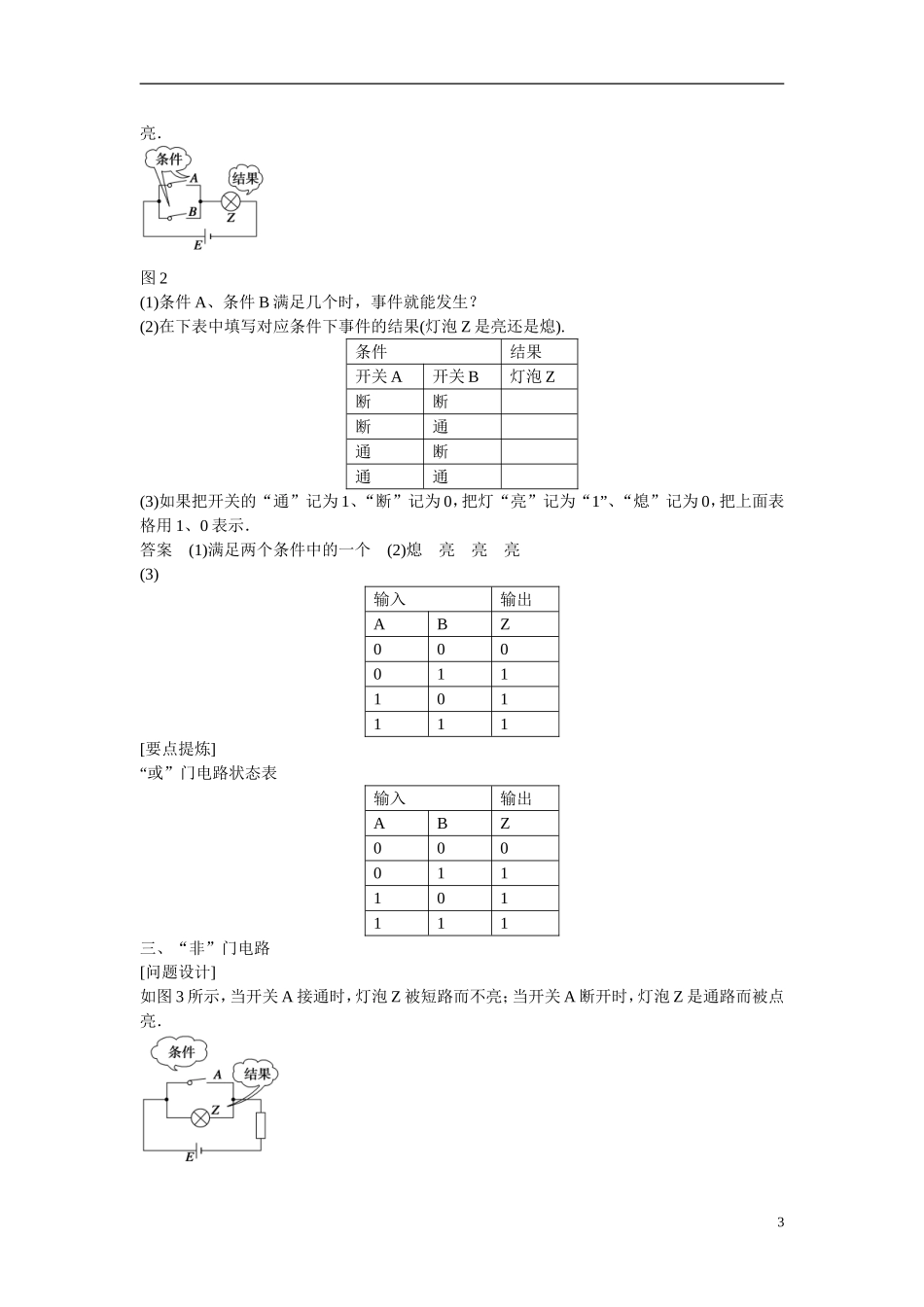

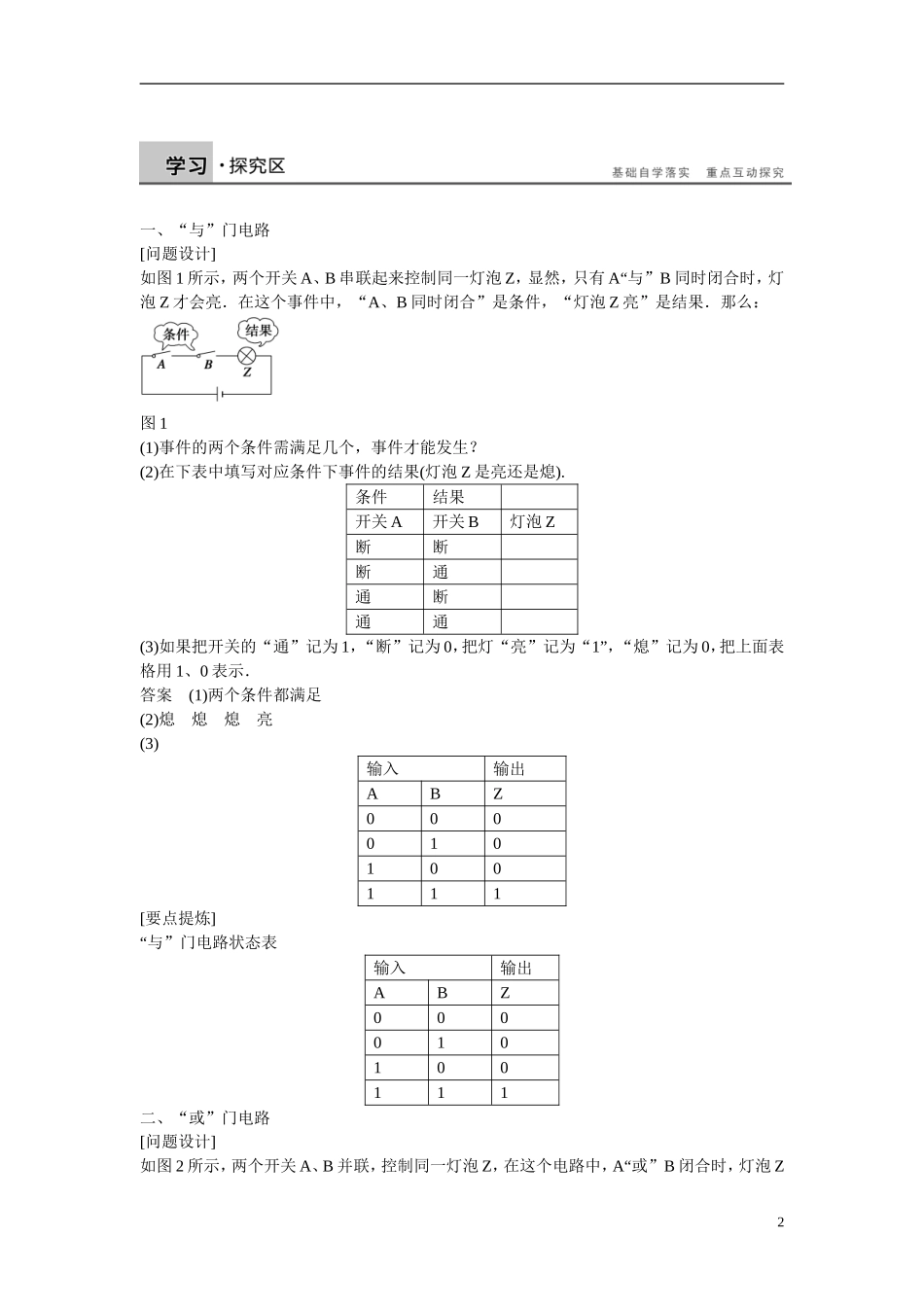

学案 5 逻辑电路与集成电路[学习目标定位] 1.初步了解简单的逻辑电路及表示符号.2.通过实验理解“与”、“或”和“非”门电路在逻辑电路中的结果与条件的逻辑关系，会用真值表表示一些简单的逻辑关系.3.初步了解集成电路的作用及发展情况．一、“与”门电路1．如果一个事件的几个条件都满足后，这个事件才能发生，我们把这种关系称为“与”逻辑关系．2．具有“与”逻辑关系的电路称为“与”门电路，简称“与”门．我们把“与”门电路表示为，符号“&”表示“和”、“与”，就是英文“and”的意思．二、“或”门电路1．如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系．2．具有“或”逻辑关系的电路叫做“或”门电路，简称“或”门．我们把“或”门电路表示为，符号“≥1”表示 A、B 输入数字之和必须大于或等于 1.三、“非”门电路1．输出状态和输入状态呈相反的逻辑关系，叫“非”逻辑关系．2．具有“非”逻辑关系的电路叫做“非”门电路．“非”门电路也称为反相器．我们把“非”门电路表示为.四、集成电路1．集成电路是将二极管、三极管、电阻和电容等元件，按照电路结构的要求制作在一小块半导体材料上，形成一个完整的、具有一定功能并经过封装而制成的电路．2．集成电路跟由分立元件组装的普通电路相比，具有重量轻、体积小、性能好和省电等多项明显优势.1一、“与”门电路[问题设计]如图 1 所示，两个开关 A、B 串联起来控制同一灯泡 Z，显然，只有 A“与”B 同时闭合时，灯泡 Z 才会亮．在这个事件中，“A、B 同时闭合”是条件，“灯泡 Z 亮”是结果．那么：图 1(1)事件的两个条件需满足几个，事件才能发生？(2)在下表中填写对应条件下事件的结果(灯泡 Z 是亮还是熄).条件结果开关 A开关 B灯泡 Z断断断通通断通通(3)如果把开关的“通”记为 1，“断”记为 0，把灯“亮”记为“1”，“熄”记为 0，把上面表格用 1、0 表示．答案 (1)两个条件都满足(2)熄 熄 熄 亮(3)输入输出ABZ000010100111[要点提炼]“与”门电路状态表输入输出ABZ000010100111二、“或”门电路[问题设计]如图 2 所示，两个开关 A、B 并联，控制同一灯泡 Z，在这个电路中，A“或”B 闭合时，灯泡 Z2亮．图 2(1)条件 A、条件 B 满足几个时，事件就能发生？(2)在下表中填写对应条件下事件的结果(灯泡 Z 是亮还是熄).条件结果开关 A开关 B灯泡 Z断断断通通断通通(3)如果把开关的“通...
