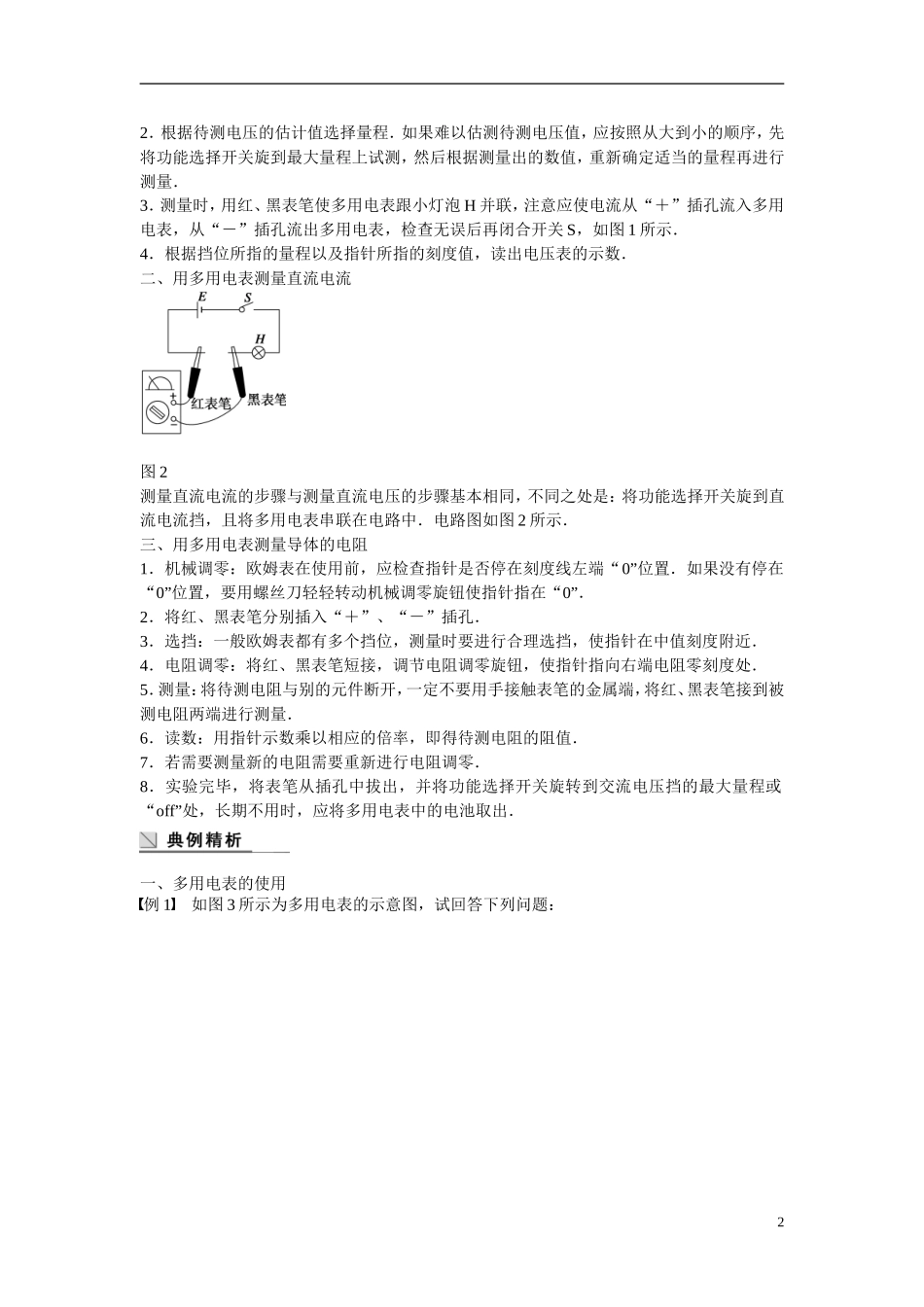

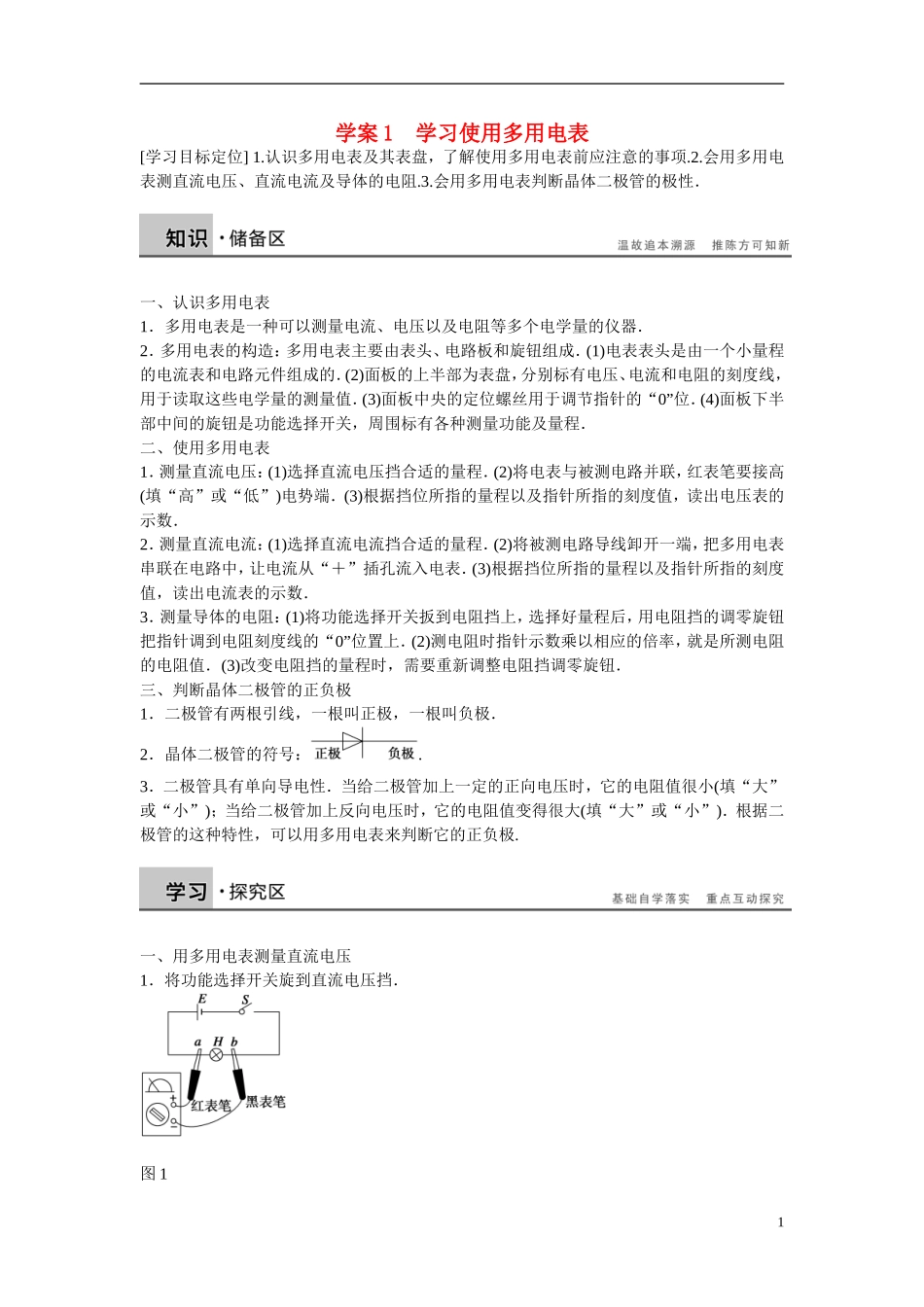

学案 1 学习使用多用电表[学习目标定位] 1.认识多用电表及其表盘，了解使用多用电表前应注意的事项.2.会用多用电表测直流电压、直流电流及导体的电阻.3.会用多用电表判断晶体二极管的极性．一、认识多用电表1．多用电表是一种可以测量电流、电压以及电阻等多个电学量的仪器．2．多用电表的构造：多用电表主要由表头、电路板和旋钮组成．(1)电表表头是由一个小量程的电流表和电路元件组成的．(2)面板的上半部为表盘，分别标有电压、电流和电阻的刻度线，用于读取这些电学量的测量值．(3)面板中央的定位螺丝用于调节指针的“0”位．(4)面板下半部中间的旋钮是功能选择开关，周围标有各种测量功能及量程．二、使用多用电表1．测量直流电压：(1)选择直流电压挡合适的量程．(2)将电表与被测电路并联，红表笔要接高(填“高”或“低”)电势端．(3)根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．测量直流电流：(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用电表串联在电路中，让电流从“＋”插孔流入电表．(3)根据挡位所指的量程以及指针所指的刻度值，读出电流表的示数．3．测量导体的电阻：(1)将功能选择开关扳到电阻挡上，选择好量程后，用电阻挡的调零旋钮把指针调到电阻刻度线的“0”位置上．(2)测电阻时指针示数乘以相应的倍率，就是所测电阻的电阻值．(3)改变电阻挡的量程时，需要重新调整电阻挡调零旋钮．三、判断晶体二极管的正负极1．二极管有两根引线，一根叫正极，一根叫负极．2．晶体二极管的符号：.3．二极管具有单向导电性．当给二极管加上一定的正向电压时，它的电阻值很小(填“大”或“小”)；当给二极管加上反向电压时，它的电阻值变得很大(填“大”或“小”)．根据二极管的这种特性，可以用多用电表来判断它的正负极.一、用多用电表测量直流电压1．将功能选择开关旋到直流电压挡．图 112．根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将功能选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．3．测量时，用红、黑表笔使多用电表跟小灯泡 H 并联，注意应使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关 S，如图 1 所示．4．根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．二、用多用电表测量直流电流图 2测量直流电流的步骤与测量直流电压的步骤基本相同，不同之处...
