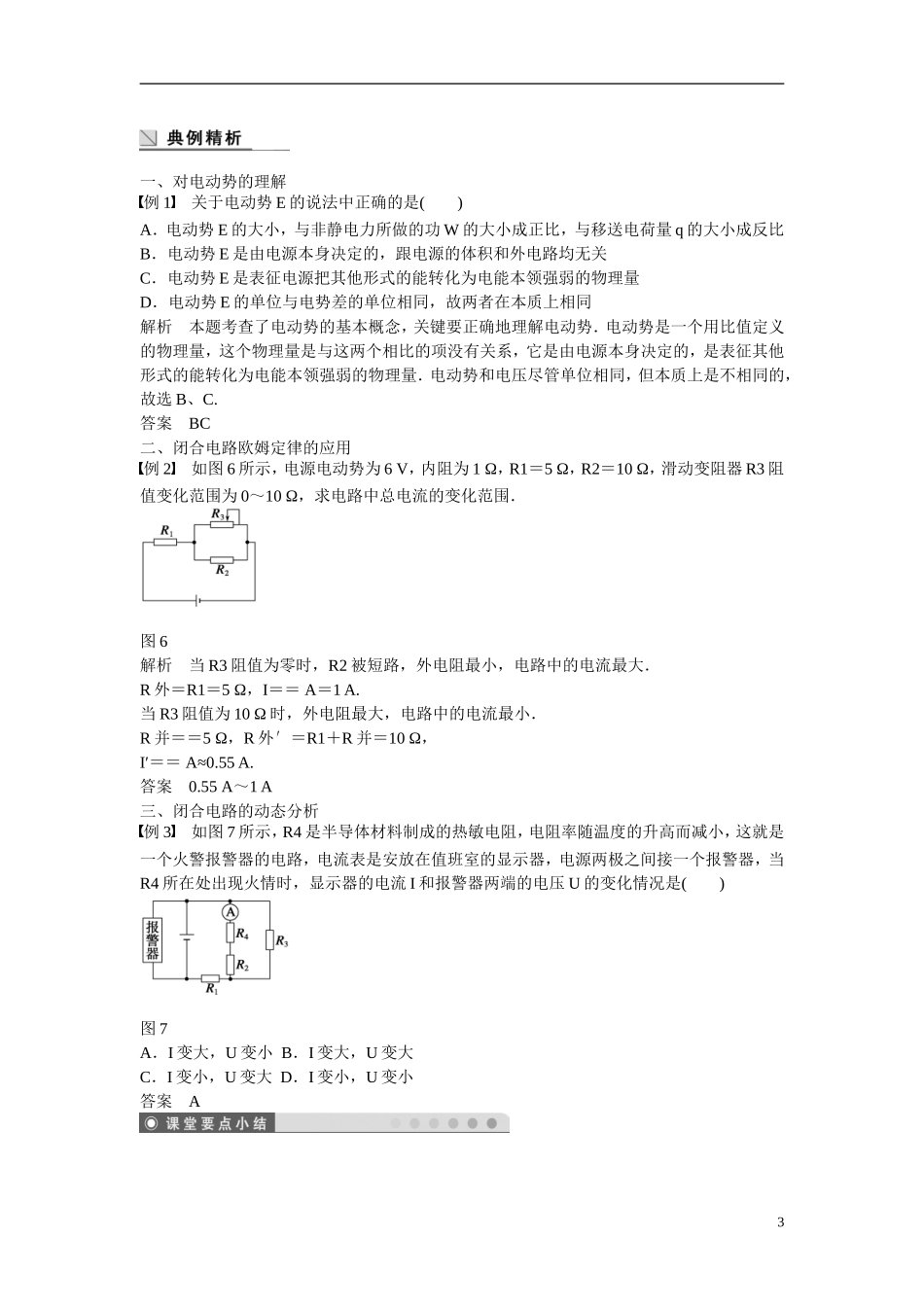

学案 1 探究闭合电路欧姆定律[学习目标定位] 1.掌握电动势的概念及表达式．了解电源内部能量的转化过程和生活中的电池.2.理解闭合电路欧姆定律的内容，掌握其表达式.3.会用闭合电路欧姆定律进行简单的计算．一、闭合电路的路端电压和内电压1．部分电路和闭合电路：通常，把不涉及电源的电路叫做部分电路，把含有电源的电路叫做闭合电路，也叫做全电路．2．外电路和内电路：用电器和导线组成外电路，电源内部是内电路．3．路端电压和内电压：外电路两端(即电源两极间)的电压称为路端电压，电源内部的电压称为内电压．二、电源的作用——电动势1．在外电路中，正电荷在电场力的作用下，由电源的正极向电源的负极做定向移动，从而形成了电流．要使电路中有持续恒定的电流，就必须保持电源的正、负极间有持续电压．电源的作用就是保持电源两极之间的电压．2．电源是把其他形式的能转化为电能的装置．化学电池把化学能转化成电能，发电机把机械能转化为电能．3．电动势 E 就是电源内部非静电力移送单位电荷所做的功．表达式：E＝，在国际单位制中 ，E 的单位是伏[特]．电动势由电源自身特性决定，跟电源的体积和外电路无关．三、 闭合电路欧姆定律1．公式：I＝.2．内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比 .一、闭合电路的路端电压和内电压实验探究 1 用多用电表测量路端电压按如图 1 所示的电路选择器材，连接电路．图 1按课本要求测量电压 Ubc、Ubc′、Uac.分析测得的数据，比较三个电压测量值之间的关系为________．答案 Ubc′＜Ubc＜Uac1图 2实验探究 2 测电源内部的电压按如图 2 所示电路连接线路，分别测量电源的内电压和外电压，多次测量，把测量结果记录在事先准备好的表格中，分析内、外电压的大小，说明它们满足怎样的规律？答案 在误差允许的范围内，内、外电压之和为一定值．[要点提炼]1．在外电路中，电流方向由电源正极流向负极；在内电路中电流方向由负极流向正极．2．在闭合电路中，内电压与外电压之和保持不变．二、路端电压与负载的关系[问题设计]图 31．在如图 3 所示的电路中，电源的电动势 E＝10 V，内电阻 r＝1 Ω，试求当外电阻分别是 3 Ω、4 Ω、7 Ω 时所对应的路端电压．通过数据计算，你发现了怎样的规律？答案 外电压分别为 7.5 V、8 V、8.75 V．随着外电阻的增大，路端电压逐渐增大．2.如图 4 所示，以电路中的电流为横轴，路端电压为纵轴，...
