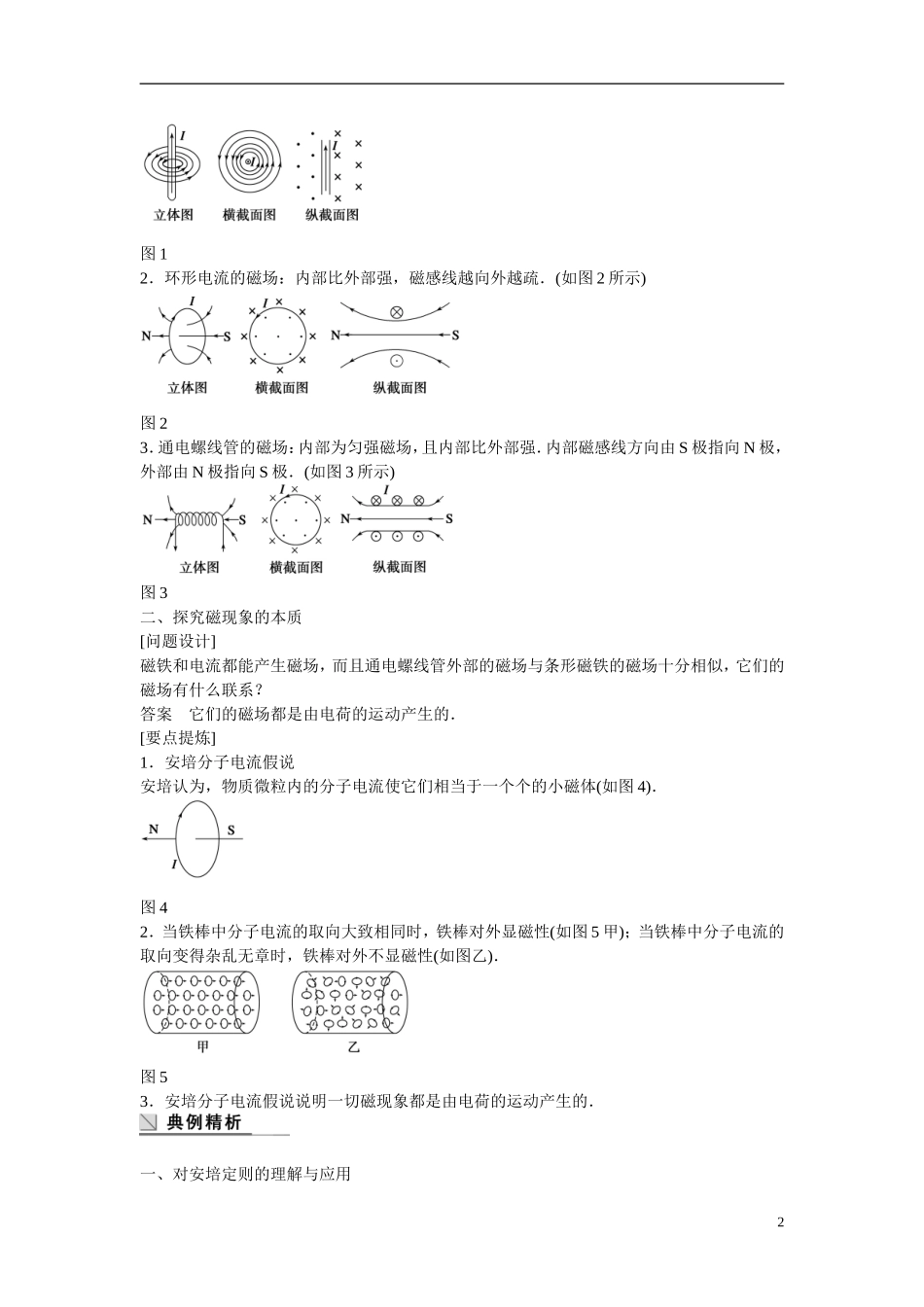

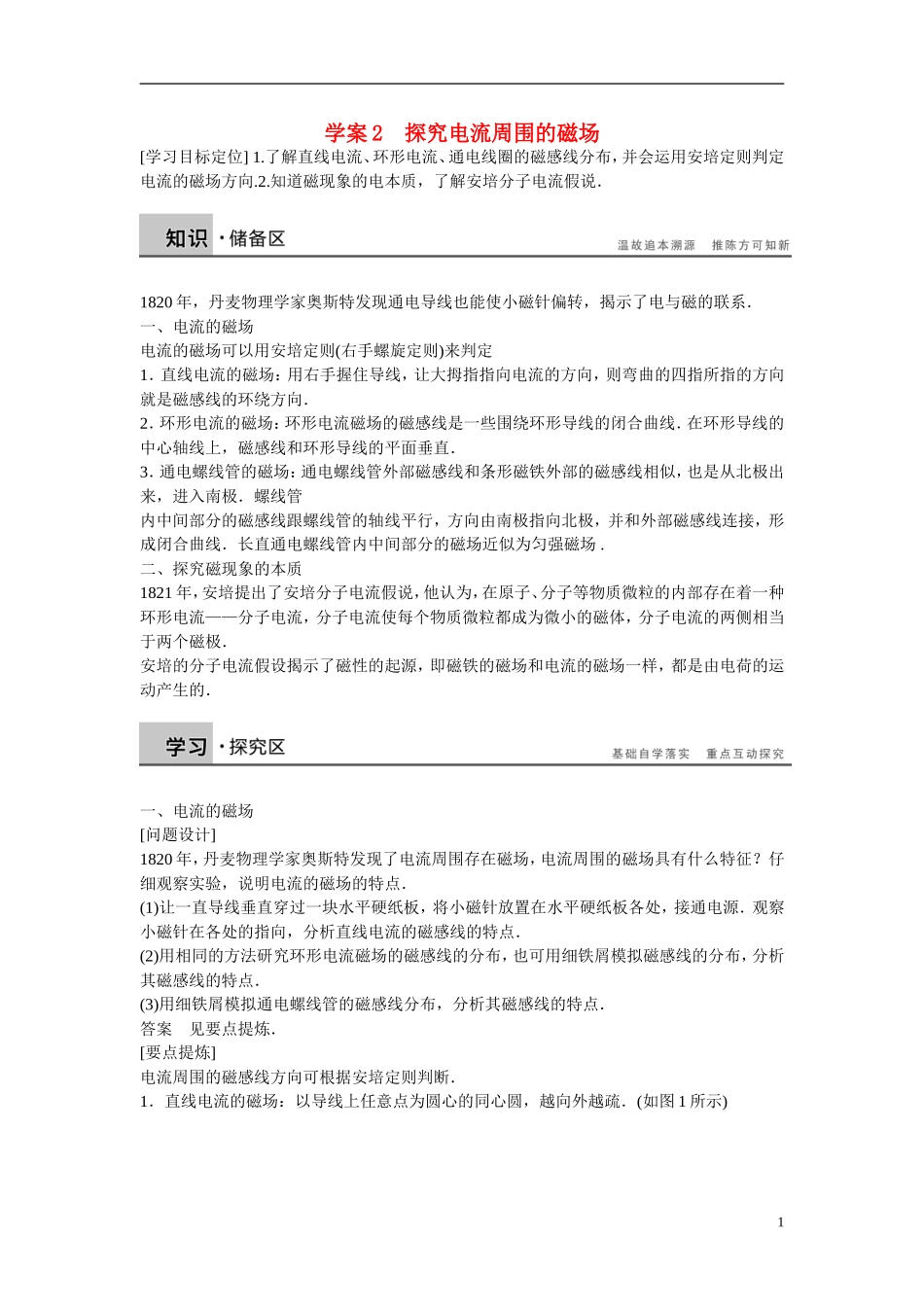

学案 2 探究电流周围的磁场[学习目标定位] 1.了解直线电流、环形电流、通电线圈的磁感线分布，并会运用安培定则判定电流的磁场方向.2.知道磁现象的电本质，了解安培分子电流假说．1820 年，丹麦物理学家奥斯特发现通电导线也能使小磁针偏转，揭示了电与磁的联系．一、电流的磁场电流的磁场可以用安培定则(右手螺旋定则)来判定1．直线电流的磁场：用右手握住导线，让大拇指指向电流的方向，则弯曲的四指所指的方向就是磁感线的环绕方向．2．环形电流的磁场：环形电流磁场的磁感线是一些围绕环形导线的闭合曲线．在环形导线的中心轴线上，磁感线和环形导线的平面垂直．3．通电螺线管的磁场：通电螺线管外部磁感线和条形磁铁外部的磁感线相似，也是从北极出来，进入南极．螺线管内中间部分的磁感线跟螺线管的轴线平行，方向由南极指向北极，并和外部磁感线连接，形成闭合曲线．长直通电螺线管内中间部分的磁场近似为匀强磁场 .二、探究磁现象的本质1821 年，安培提出了安培分子电流假说，他认为，在原子、分子等物质微粒的内部存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的磁体，分子电流的两侧相当于两个磁极．安培的分子电流假设揭示了磁性的起源，即磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的．一、电流的磁场[问题设计]1820 年，丹麦物理学家奥斯特发现了电流周围存在磁场，电流周围的磁场具有什么特征？仔细观察实验，说明电流的磁场的特点．(1)让一直导线垂直穿过一块水平硬纸板，将小磁针放置在水平硬纸板各处，接通电源．观察小磁针在各处的指向，分析直线电流的磁感线的特点．(2)用相同的方法研究环形电流磁场的磁感线的分布，也可用细铁屑模拟磁感线的分布，分析其磁感线的特点．(3)用细铁屑模拟通电螺线管的磁感线分布，分析其磁感线的特点．答案 见要点提炼．[要点提炼]电流周围的磁感线方向可根据安培定则判断．1．直线电流的磁场：以导线上任意点为圆心的同心圆，越向外越疏．(如图 1 所示)1图 12．环形电流的磁场：内部比外部强，磁感线越向外越疏．(如图 2 所示)图 23．通电螺线管的磁场：内部为匀强磁场，且内部比外部强．内部磁感线方向由 S 极指向 N 极，外部由 N 极指向 S 极．(如图 3 所示)图 3二、探究磁现象的本质[问题设计]磁铁和电流都能产生磁场，而且通电螺线管外部的磁场与条形磁铁的磁场十分相似，它们的磁场有什么联系？答案 它们的磁场都是由电荷的运动产...
