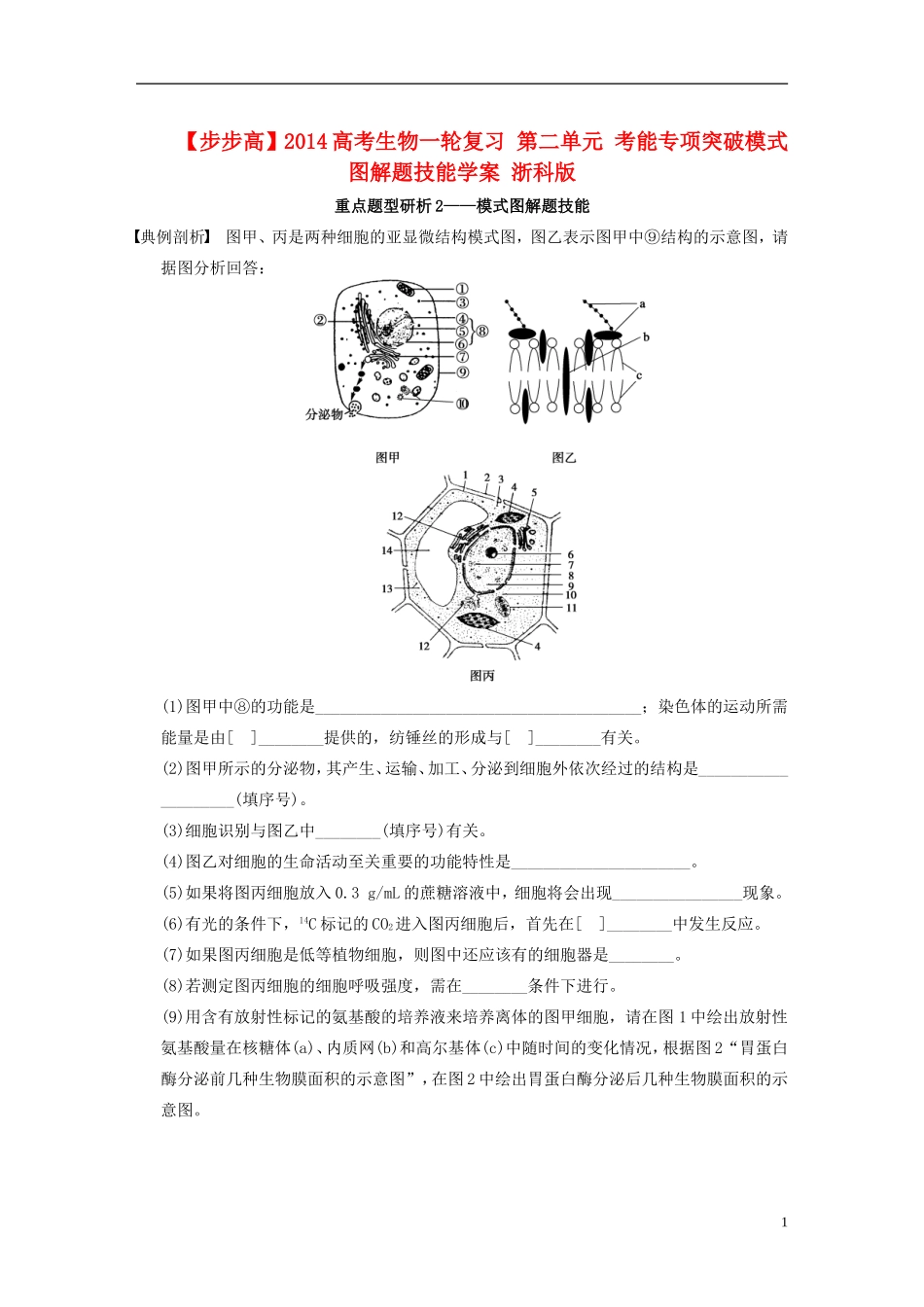

【步步高】2014 高考生物一轮复习 第二单元 考能专项突破模式图解题技能学案 浙科版重点题型研析 2——模式图解题技能典例剖析 图甲、丙是两种细胞的亚显微结构模式图，图乙表示图甲中⑨结构的示意图，请据图分析回答：(1)图甲中⑧的功能是________________________________________；染色体的运动所需能量是由[ ]________提供的，纺锤丝的形成与[ ]________有关。(2)图甲所示的分泌物，其产生、运输、加工、分泌到细胞外依次经过的结构是____________________(填序号)。(3)细胞识别与图乙中________(填序号)有关。(4)图乙对细胞的生命活动至关重要的功能特性是______________________。(5)如果将图丙细胞放入 0.3 g/mL 的蔗糖溶液中，细胞将会出现________________现象。(6)有光的条件下，14C 标记的 CO2进入图丙细胞后，首先在[ ]________中发生反应。(7)如果图丙细胞是低等植物细胞，则图中还应该有的细胞器是________。(8)若测定图丙细胞的细胞呼吸强度，需在________条件下进行。(9)用含有放射性标记的氨基酸的培养液来培养离体的图甲细胞，请在图 1 中绘出放射性氨基酸量在核糖体(a)、内质网(b)和高尔基体(c)中随时间的变化情况，根据图 2“胃蛋白酶分泌前几种生物膜面积的示意图”，在图 2 中绘出胃蛋白酶分泌后几种生物膜面积的示意图。1 解析 图甲细胞无细胞壁，为动物细胞；⑨为细胞膜，图乙为其亚显微结构；图丙细胞有细胞壁、叶绿体、液泡，无中心体，则图丙细胞为高等植物细胞。图甲中⑧为细胞核，其功能是细胞代谢和遗传的控制中心，线粒体可为染色体的运动提供能量，中心体与纺锤丝的形成有关。图乙的选择透性是其重要的功能特征。图丙细胞放入 0.3 g/mL 的蔗糖溶液中会发生质壁分离现象。有光条件下，CO2进入叶绿体中，参与光反应。若测定细胞呼吸强度，必须排除光合作用的干扰，所以要在遮光条件下进行。在分泌蛋白的合成分泌过程中，首先在核糖体上合成，然后在内质网中加工，再到高尔基体中加工，最后分泌到细胞外，所以放射性先出现在核糖体上，后出现在内质网和高尔基体中。在内质网和高尔基体与细胞膜间通过囊泡转移，所以内质网膜面积减小，高尔基体膜面积基本不变，细胞膜面积增大。答案 (1)遗传信息库，是细胞代谢和遗传的控制中心 ① 线粒体 ⑩ 中心体 (2)③②⑦⑨ (3)a (4)选择透性 (5)质壁分离 (6)4 叶绿体 (7)中心体 (8)遮光(9)如图技法点拨 1．模式图的来源与变形绝大多数题...
