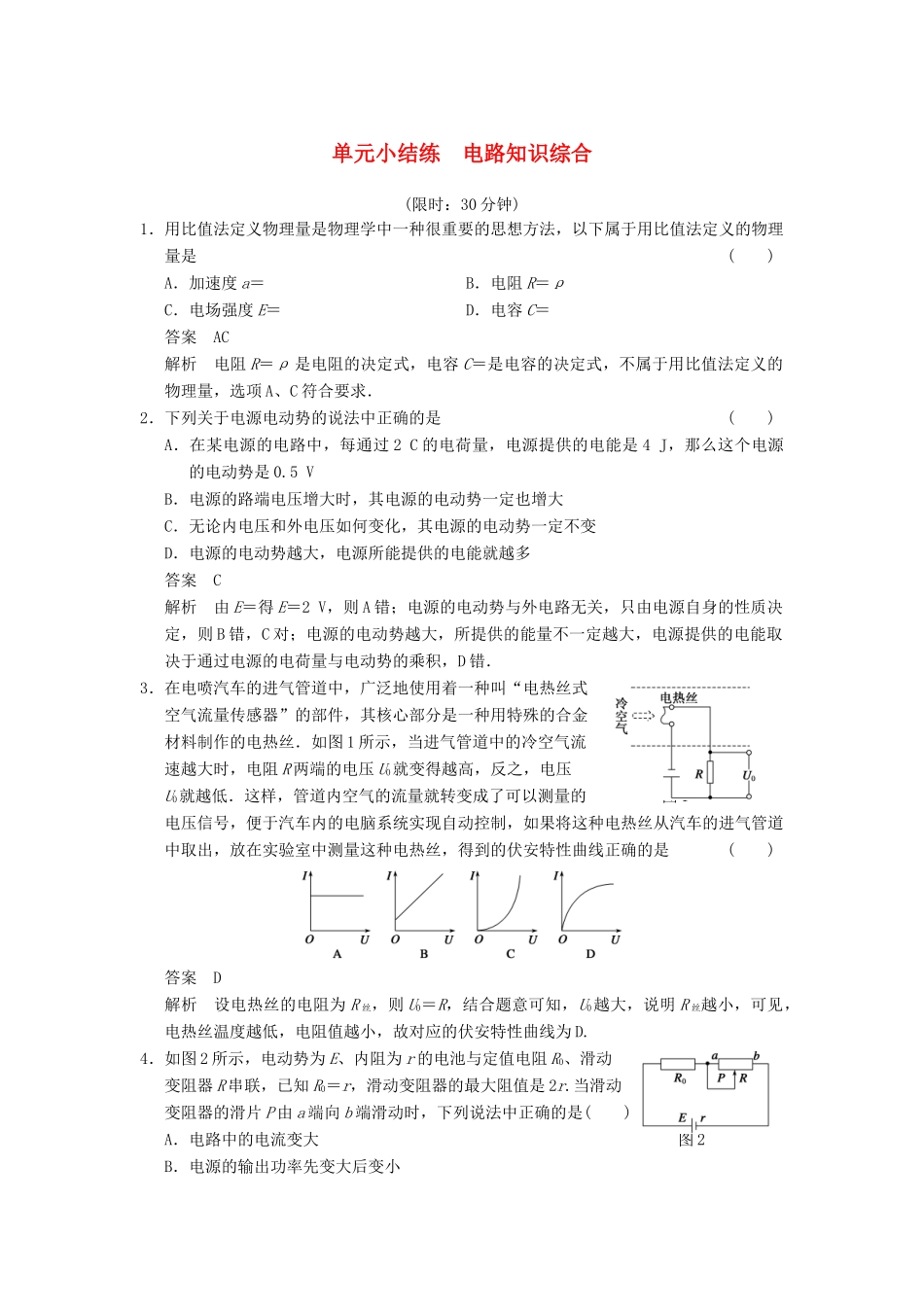

单元小结练 电路知识综合(限时：30 分钟)1．用比值法定义物理量是物理学中一种很重要的思想方法，以下属于用比值法定义的物理量是( )A．加速度 a＝ B．电阻 R＝ρC．电场强度 E＝ D．电容 C＝答案 AC解析 电阻 R＝ρ 是电阻的决定式，电容 C＝是电容的决定式，不属于用比值法定义的物理量，选项 A、C 符合要求．2．下列关于电源电动势的说法中正确的是( )A．在某电源的电路中，每通过 2 C 的电荷量，电源提供的电能是 4 J，那么这个电源的电动势是 0.5 VB．电源的路端电压增大时，其电源的电动势一定也增大C．无论内电压和外电压如何变化，其电源的电动势一定不变D．电源的电动势越大，电源所能提供的电能就越多答案 C解析 由 E＝得 E＝2 V，则 A 错；电源的电动势与外电路无关，只由电源自身的性质决定，则 B 错，C 对；电源的电动势越大，所提供的能量不一定越大，电源提供的电能取决于通过电源的电荷量与电动势的乘积，D 错．3．在电喷汽车的进气管道中，广泛地使用着一种叫“电热丝式空气流量传感器”的部件，其核心部分是一种用特殊的合金材料制作的电热丝．如图 1 所示，当进气管道中的冷空气流速越大时，电阻 R 两端的电压 U0就变得越高，反之，电压U0就越低．这样，管道内空气的流量就转变成了可以测量的图 1电压信号，便于汽车内的电脑系统实现自动控制，如果将这种电热丝从汽车的进气管道中取出，放在实验室中测量这种电热丝，得到的伏安特性曲线正确的是( )答案 D解析 设电热丝的电阻为 R 丝，则 U0＝R，结合题意可知，U0越大，说明 R 丝越小，可见，电热丝温度越低，电阻值越小，故对应的伏安特性曲线为 D.4．如图 2 所示，电动势为 E、内阻为 r 的电池与定值电阻 R0、滑动变阻器 R 串联，已知 R0＝r，滑动变阻器的最大阻值是 2r.当滑动变阻器的滑片 P 由 a 端向 b 端滑动时，下列说法中正确的是( )A．电路中的电流变大 图 2B．电源的输出功率先变大后变小C．滑动变阻器消耗的功率变小D．定值电阻 R0上消耗的功率先变大后变小答案 AC解析 当滑动变阻器的滑片 P 由 a 端向 b 端滑动时，外电路电阻减小，电路中的电流变大，当滑片位于 b 端时，r＝R 外，电源的输出功率最大，选项 A 对，B 错；当把定值电阻 R0看做电源内阻时，当滑动变阻器的滑片 P 位于 a 端时，滑动变阻器消耗的功率最大，由 a 端向 b 端滑动时，滑动变阻器消耗的功率...
