【步步高】2014高考物理大一轮复习讲义 第七章 单元小结练（二）电学实验综合练习（含解析） 新人教版

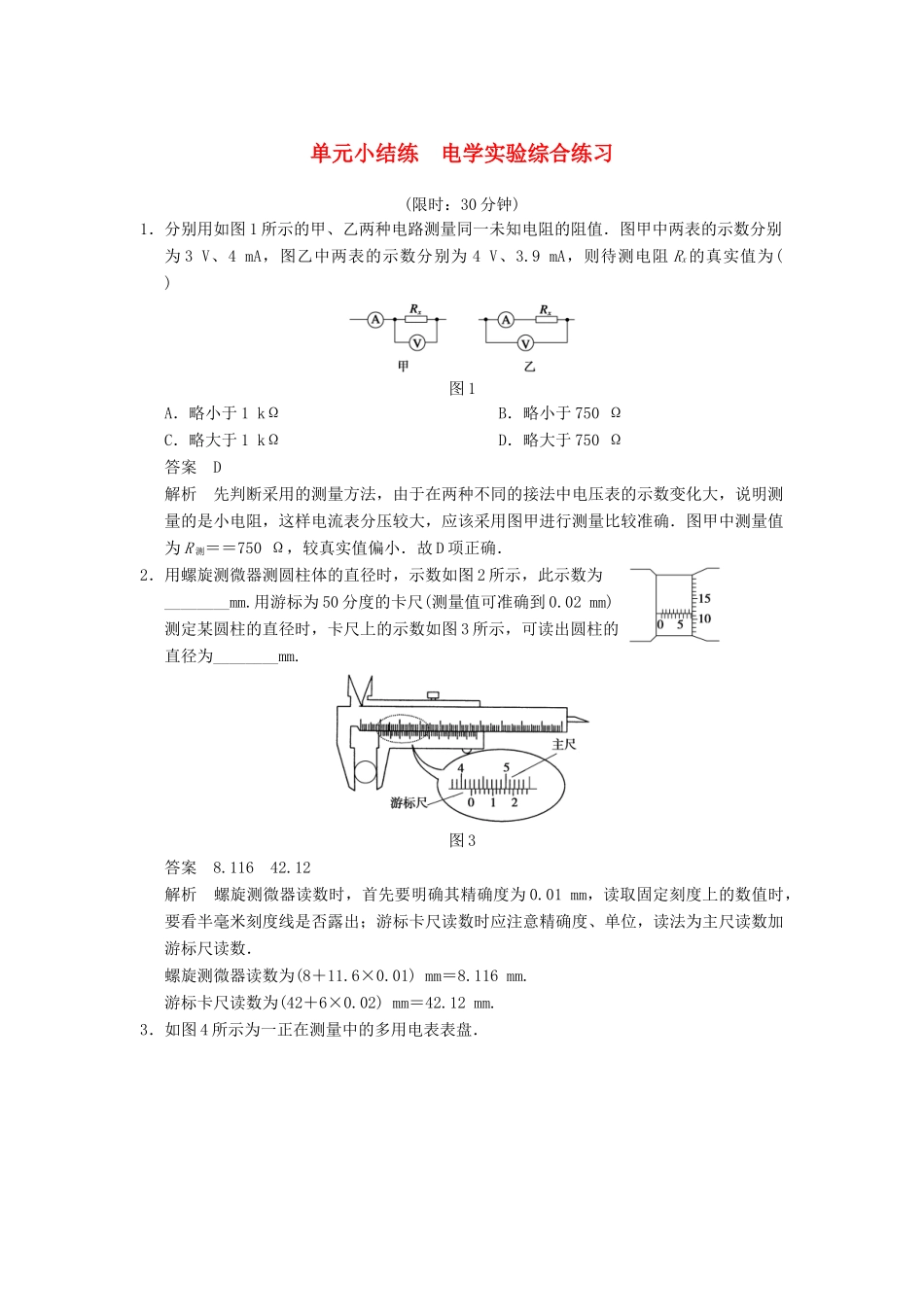

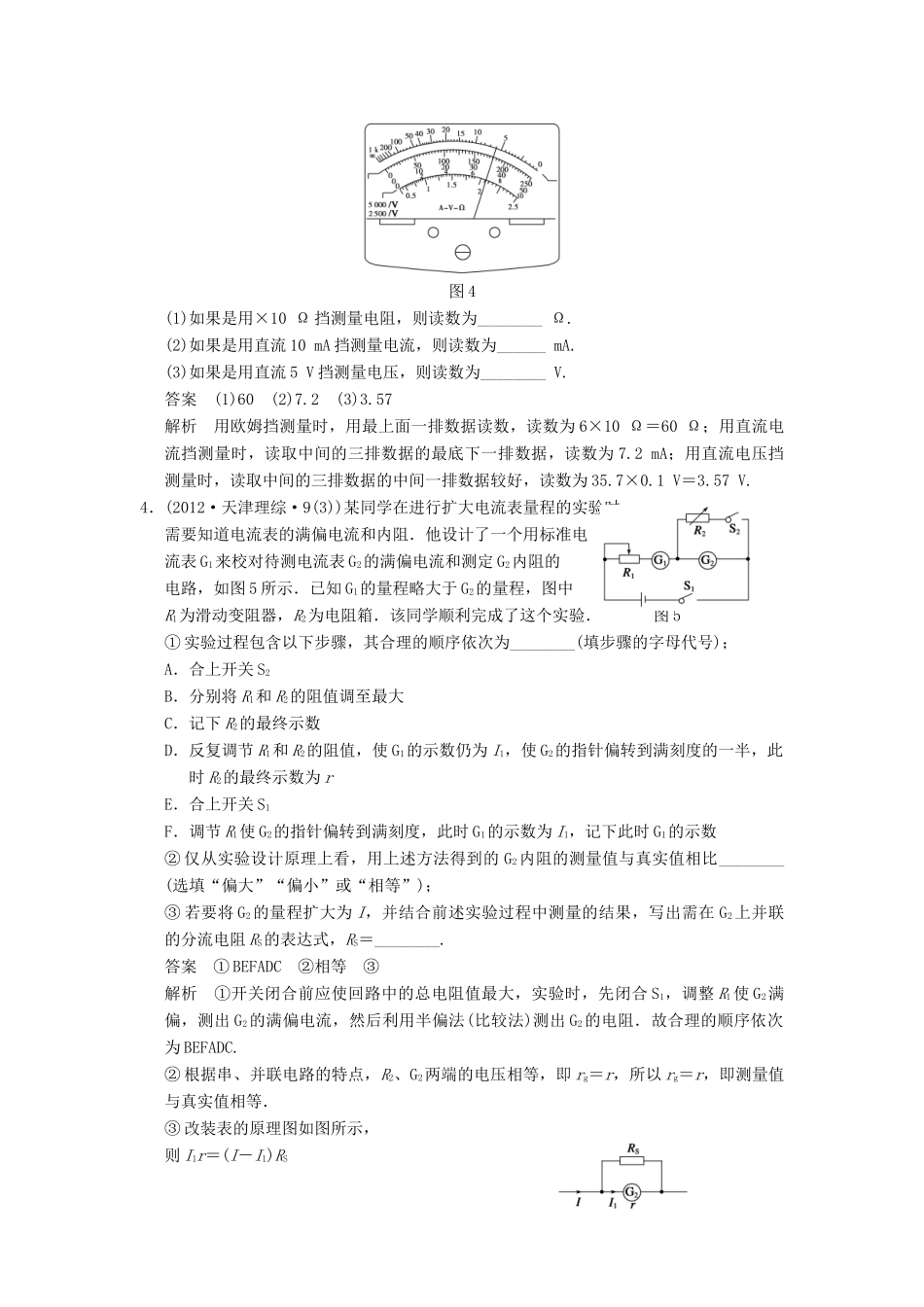

单元小结练 电学实验综合练习(限时：30 分钟)1．分别用如图 1 所示的甲、乙两种电路测量同一未知电阻的阻值．图甲中两表的示数分别为 3 V、4 mA，图乙中两表的示数分别为 4 V、3.9 mA，则待测电阻 Rx 的真实值为( )图 1A．略小于 1 kΩ B．略小于 750 ΩC．略大于 1 kΩ D．略大于 750 Ω答案 D解析 先判断采用的测量方法，由于在两种不同的接法中电压表的示数变化大，说明测量的是小电阻，这样电流表分压较大，应该采用图甲进行测量比较准确．图甲中测量值为 R 测＝＝750 Ω，较真实值偏小．故 D 项正确．2．用螺旋测微器测圆柱体的直径时，示数如图 2 所示，此示数为________mm.用游标为 50 分度的卡尺(测量值可准确到 0.02 mm)测定某圆柱的直径时，卡尺上的示数如图 3 所示，可读出圆柱的图 2直径为________mm.图 3答案 8.116 42.12解析 螺旋测微器读数时，首先要明确其精确度为 0.01 mm，读取固定刻度上的数值时，要看半毫米刻度线是否露出；游标卡尺读数时应注意精确度、单位，读法为主尺读数加游标尺读数．螺旋测微器读数为(8＋11.6×0.01) mm＝8.116 mm.游标卡尺读数为(42＋6×0.02) mm＝42.12 mm.3．如图 4 所示为一正在测量中的多用电表表盘．图 4(1)如果是用×10 Ω 挡测量电阻，则读数为________ Ω.(2)如果是用直流 10 mA 挡测量电流，则读数为______ mA.(3)如果是用直流 5 V 挡测量电压，则读数为________ V.答案 (1)60 (2)7.2 (3)3.57解析 用欧姆挡测量时，用最上面一排数据读数，读数为 6×10 Ω＝60 Ω；用直流电流挡测量时，读取中间的三排数据的最底下一排数据，读数为 7.2 mA；用直流电压挡测量时，读取中间的三排数据的中间一排数据较好，读数为 35.7×0.1 V＝3.57 V.4．(2012·天津理综·9(3))某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻．他设计了一个用标准电流表 G1来校对待测电流表 G2的满偏电流和测定 G2内阻的电路，如图 5 所示．已知 G1的量程略大于 G2的量程，图中R1为滑动变阻器，R2为电阻箱．该同学顺利完成了这个实验． 图 5① 实验过程包含以下步骤，其合理的顺序依次为________(填步骤的字母代号)；A．合上开关 S2B．分别将 R1和 R2的阻值调至最大C．记下 R2的最终示数D．反复调节 R1和 R2的阻值，使 G1的示数仍为 I1，使 G2的指针偏转到满刻度的一半，此时 R2的最终示数为 rE．合...
