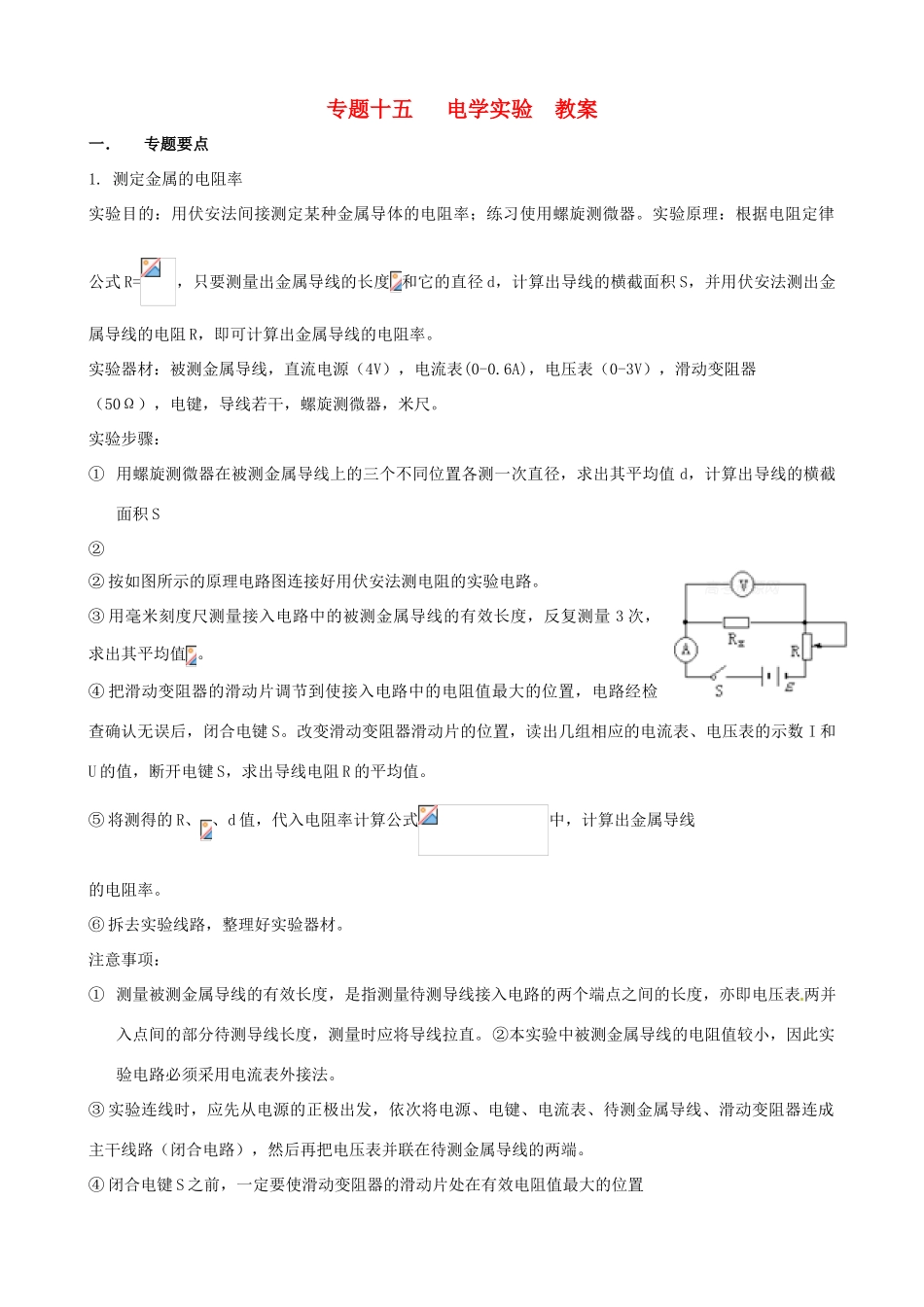

专题十五 电学实验 教案一．专题要点1. 测定金属的电阻率实验目的：用伏安法间接测定某种金属导体的电阻率；练习使用螺旋测微器。实验原理：根据电阻定律公式 R=，只要测量出金属导线的长度 和它的直径 d，计算出导线的横截面积 S，并用伏安法测出金属导线的电阻 R，即可计算出金属导线的电阻率。实验器材：被测金属导线，直流电源（4V），电流表(0-0.6A)，电压表（0-3V），滑动变阻器（50Ω），电键，导线若干，螺旋测微器，米尺。实验步骤：① 用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值 d，计算出导线的横截面积 S②② 按如图所示的原理电路图连接好用伏安法测电阻的实验电路。③ 用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量 3 次，求出其平均值 。④ 把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键 S。改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数 I 和U 的值，断开电键 S，求出导线电阻 R 的平均值。⑤ 将测得的 R、 、d 值，代入电阻率计算公式中，计算出金属导线的电阻率。⑥ 拆去实验线路，整理好实验器材。注意事项：① 测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表 两并入点间的部分待测导线长度，测量时应将导线拉直。②本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。③ 实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。④ 闭合电键 S 之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置 ⑤ 在用伏安法测电阻时，通过待测导线的电流强度 I 的值不宜过大（电流表用 0~0.6A 量程通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。2.测定电源电动势和内阻实验目的：⑴ 知道测量电源电动势和内阻的实验原理，进一步感受电源路端电压随电流变化的关系。⑵ 经历实验过程，掌握实验方法，学会根据实验合理外推进行数据处理的方法。⑶ 进行电源电动势和内阻测量误差的分析，了解测量减小误差的方法。⑷ 培养仔细观察，真实记录实验数据、恰当处理数据等良好的实验习惯和实事求是的品质。实验原理：电源电动势和内阻不能直接进行测量，但电源在电路中，...
