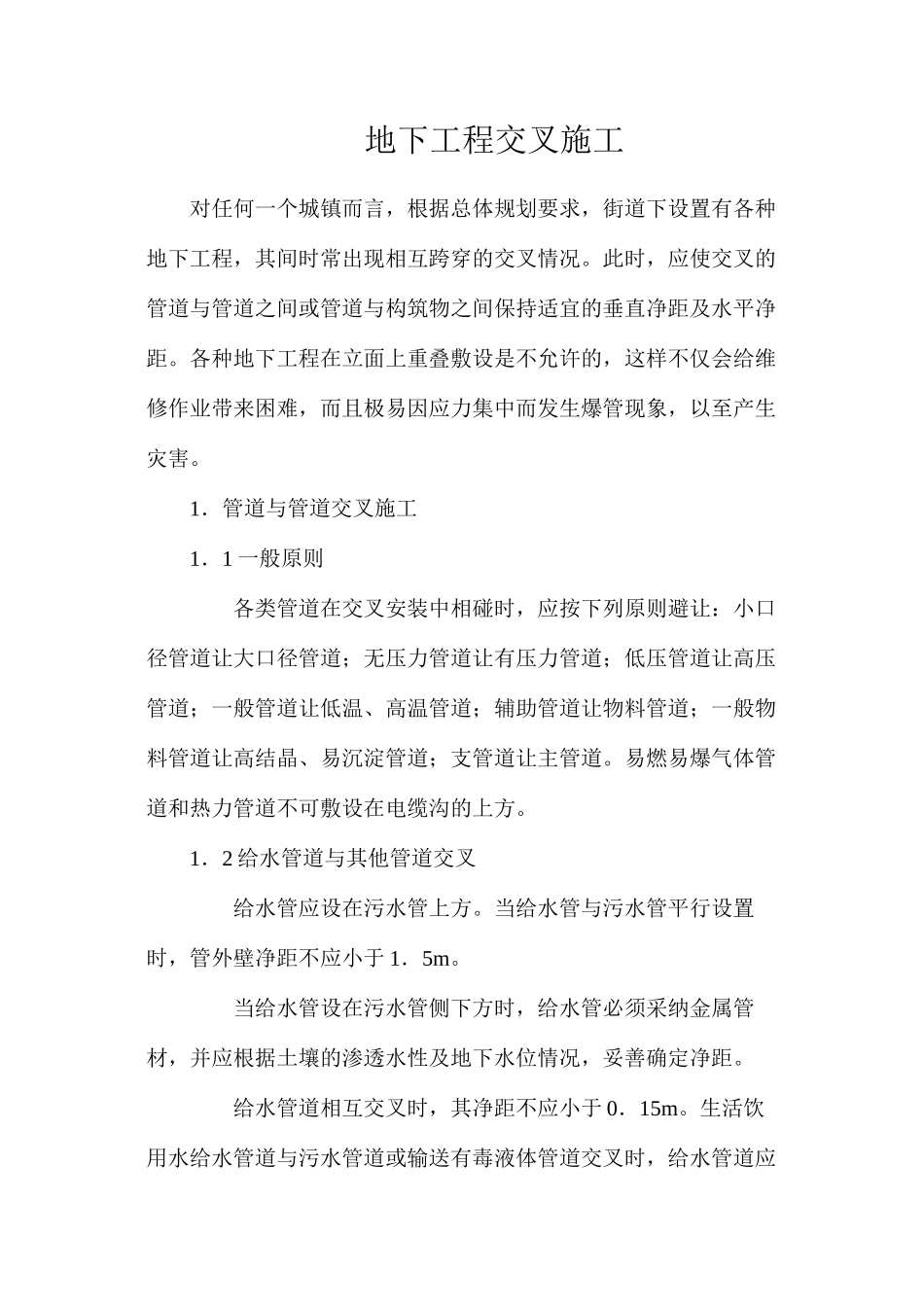

地下工程交叉施工对任何一个城镇而言，根据总体规划要求，街道下设置有各种地下工程，其间时常出现相互跨穿的交叉情况。此时，应使交叉的管道与管道之间或管道与构筑物之间保持适宜的垂直净距及水平净距。各种地下工程在立面上重叠敷设是不允许的，这样不仅会给维修作业带来困难，而且极易因应力集中而发生爆管现象，以至产生灾害。1．管道与管道交叉施工1．1 一般原则 各类管道在交叉安装中相碰时，应按下列原则避让：小口径管道让大口径管道；无压力管道让有压力管道；低压管道让高压管道；一般管道让低温、高温管道；辅助管道让物料管道；一般物料管道让高结晶、易沉淀管道；支管道让主管道。易燃易爆气体管道和热力管道不可敷设在电缆沟的上方。1．2 给水管道与其他管道交叉 给水管应设在污水管上方。当给水管与污水管平行设置时，管外壁净距不应小于 1．5m。 当给水管设在污水管侧下方时，给水管必须采纳金属管材，并应根据土壤的渗透水性及地下水位情况，妥善确定净距。 给水管道相互交叉时，其净距不应小于 0．15m。生活饮用水给水管道与污水管道或输送有毒液体管道交叉时，给水管道应敷设在上面，且不应有接口重叠；当给水管敷设在下面时，应采纳钢管或钢套管，套管伸出交叉管的长度每边不得小于 3m，套管两端应采纳防水材料封闭。 给水管道从其他管遭上方跨越时，若管间垂直净距大于等于 0．25m 一般不予处理；否则应在管间夯填黏土，若被跨越管回填土欠密实，尚需自其管侧底部设置墩柱支撑给水管。 当其他管道从给水管下部穿越时，若两种管道同时安装，除其他管道作局部加固于四周填砂外，两管之间的沟槽可采纳三七灰土填夯。当其他管道从原建给水管道下方穿越时，若管间垂直净距小于 0．25m，可于给水管管底以下包角 135°范围内的全部沟槽浇筑混凝土，处理沟槽长度约为给水管管径加 0．3m；如遇管间垂直净距大于 0．25m 时，可于给水管管底以下整个沟槽回填砂夹石或灰土，给水管道可铺筑 135°混凝土或砂浆的带形管座，其处理沟槽长度同前。 当给水管与排水干管的过水断面交叉，若管道高程一致时，在给水管道无法从排水干管跨越施工的条件下，亦可使排水干管保持管底坡度及过水断面面积不变的前提下，将圆管改为沟渠，以达到缩小高度目的。给水管设置于盖板上，管底与盖板间所留0．05m 间隙中填置砂土，沟渠两侧填夯砂夹石，如图 12-1 所示。图 12-1 排水管扁沟法穿越1—给水管：2—混凝土管座；3—砂夹石；4...
