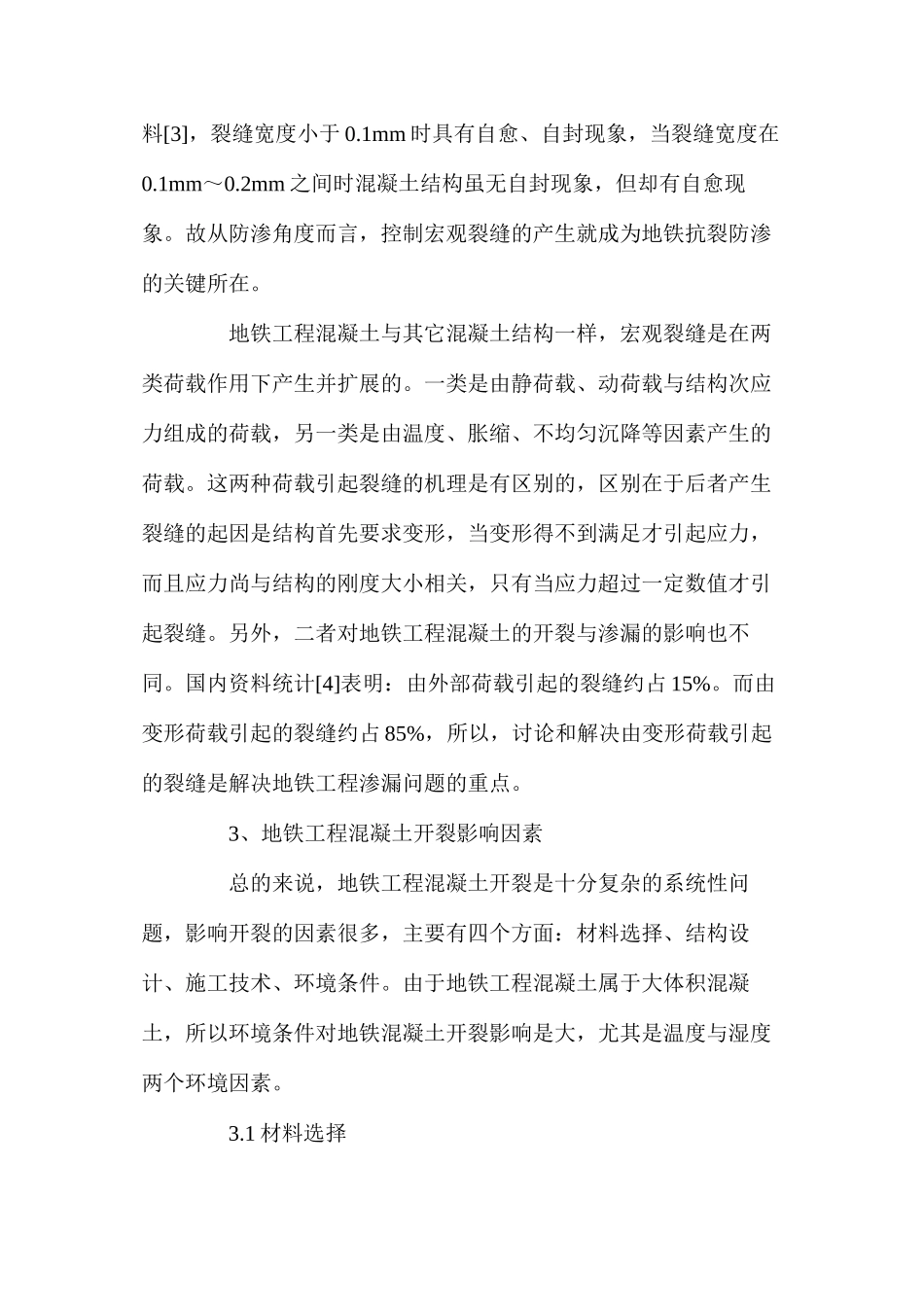

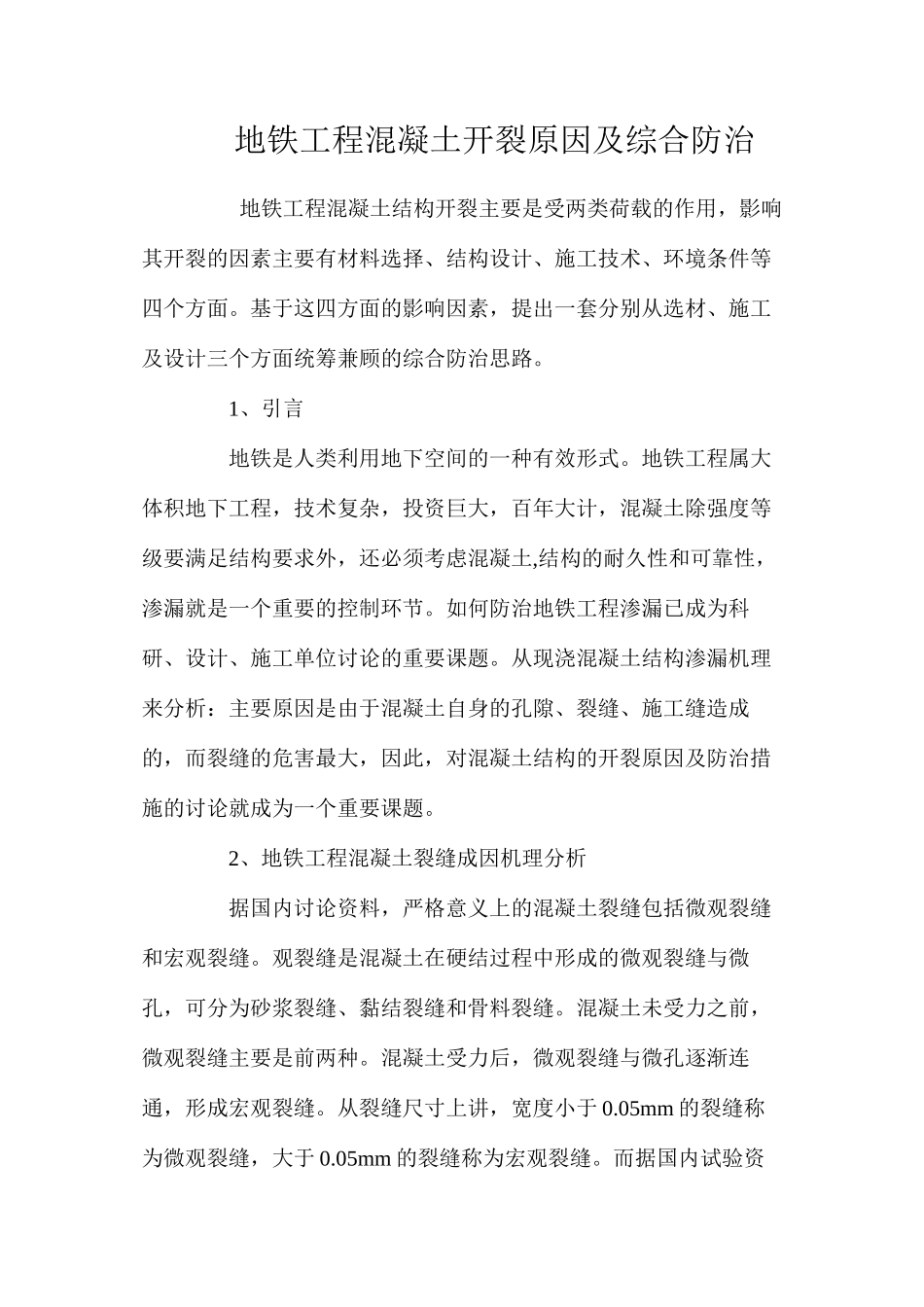

地铁工程混凝土开裂原因及综合防治 地铁工程混凝土结构开裂主要是受两类荷载的作用，影响其开裂的因素主要有材料选择、结构设计、施工技术、环境条件等四个方面。基于这四方面的影响因素，提出一套分别从选材、施工及设计三个方面统筹兼顾的综合防治思路。 1、引言 地铁是人类利用地下空间的一种有效形式。地铁工程属大体积地下工程，技术复杂，投资巨大，百年大计，混凝土除强度等级要满足结构要求外，还必须考虑混凝土,结构的耐久性和可靠性，渗漏就是一个重要的控制环节。如何防治地铁工程渗漏已成为科研、设计、施工单位讨论的重要课题。从现浇混凝土结构渗漏机理来分析：主要原因是由于混凝土自身的孔隙、裂缝、施工缝造成的，而裂缝的危害最大，因此，对混凝土结构的开裂原因及防治措施的讨论就成为一个重要课题。 2、地铁工程混凝土裂缝成因机理分析 据国内讨论资料，严格意义上的混凝土裂缝包括微观裂缝和宏观裂缝。观裂缝是混凝土在硬结过程中形成的微观裂缝与微孔，可分为砂浆裂缝、黏结裂缝和骨料裂缝。混凝土未受力之前，微观裂缝主要是前两种。混凝土受力后，微观裂缝与微孔逐渐连通，形成宏观裂缝。从裂缝尺寸上讲，宽度小于 0.05mm 的裂缝称为微观裂缝，大于 0.05mm 的裂缝称为宏观裂缝。而据国内试验资料[3]，裂缝宽度小于 0.1mm 时具有自愈、自封现象，当裂缝宽度在0.1mm～0.2mm 之间时混凝土结构虽无自封现象，但却有自愈现象。故从防渗角度而言，控制宏观裂缝的产生就成为地铁抗裂防渗的关键所在。 地铁工程混凝土与其它混凝土结构一样，宏观裂缝是在两类荷载作用下产生并扩展的。一类是由静荷载、动荷载与结构次应力组成的荷载，另一类是由温度、胀缩、不均匀沉降等因素产生的荷载。这两种荷载引起裂缝的机理是有区别的，区别在于后者产生裂缝的起因是结构首先要求变形，当变形得不到满足才引起应力，而且应力尚与结构的刚度大小相关，只有当应力超过一定数值才引起裂缝。另外，二者对地铁工程混凝土的开裂与渗漏的影响也不同。国内资料统计[4]表明：由外部荷载引起的裂缝约占 15%。而由变形荷载引起的裂缝约占 85%，所以，讨论和解决由变形荷载引起的裂缝是解决地铁工程渗漏问题的重点。 3、地铁工程混凝土开裂影响因素 总的来说，地铁工程混凝土开裂是十分复杂的系统性问题，影响开裂的因素很多，主要有四个方面：材料选择、结构设计、施工技术、环境条件。由于地铁工程混凝土属于大体积混凝土，所以环境条...
