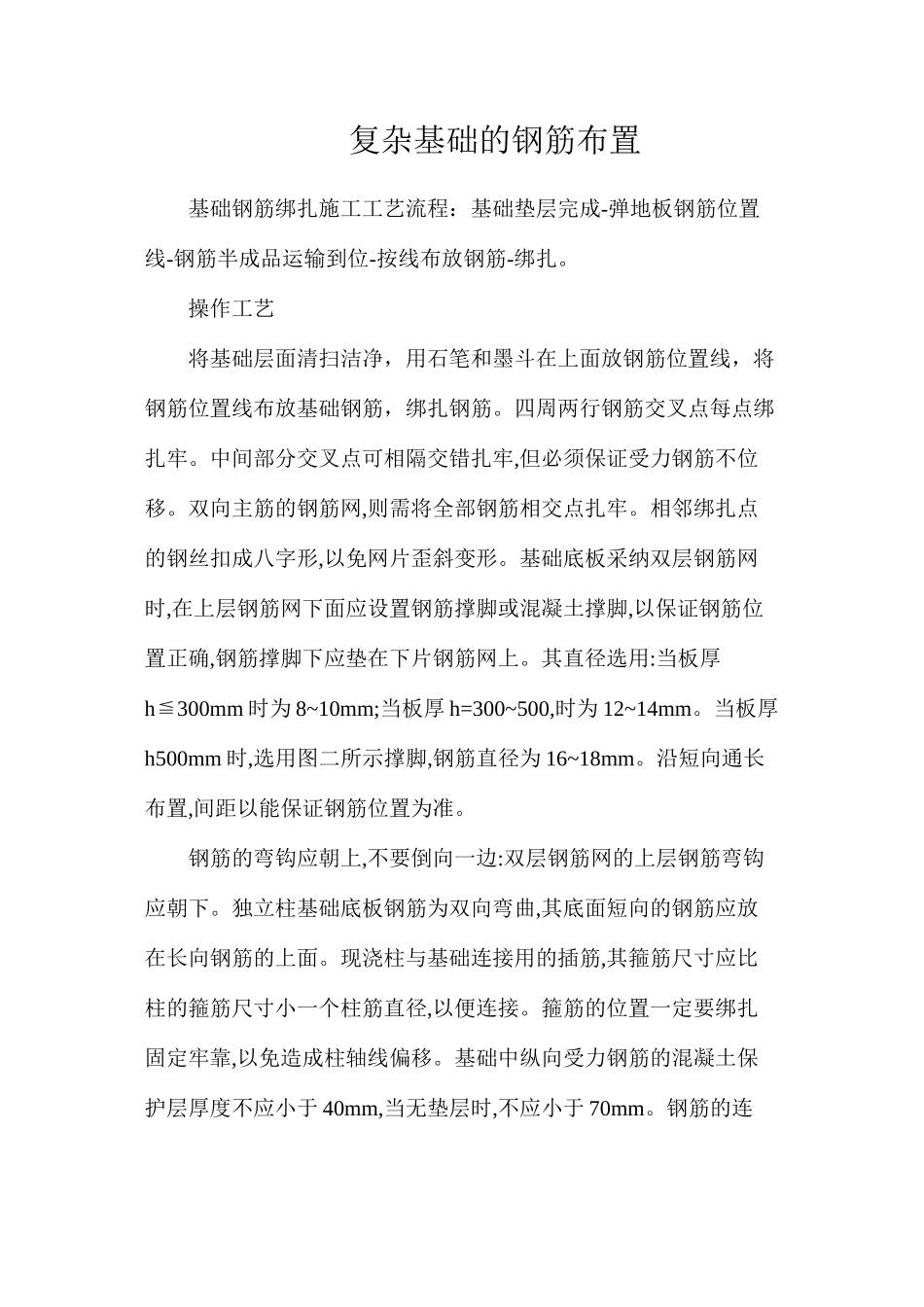

复杂基础的钢筋布置

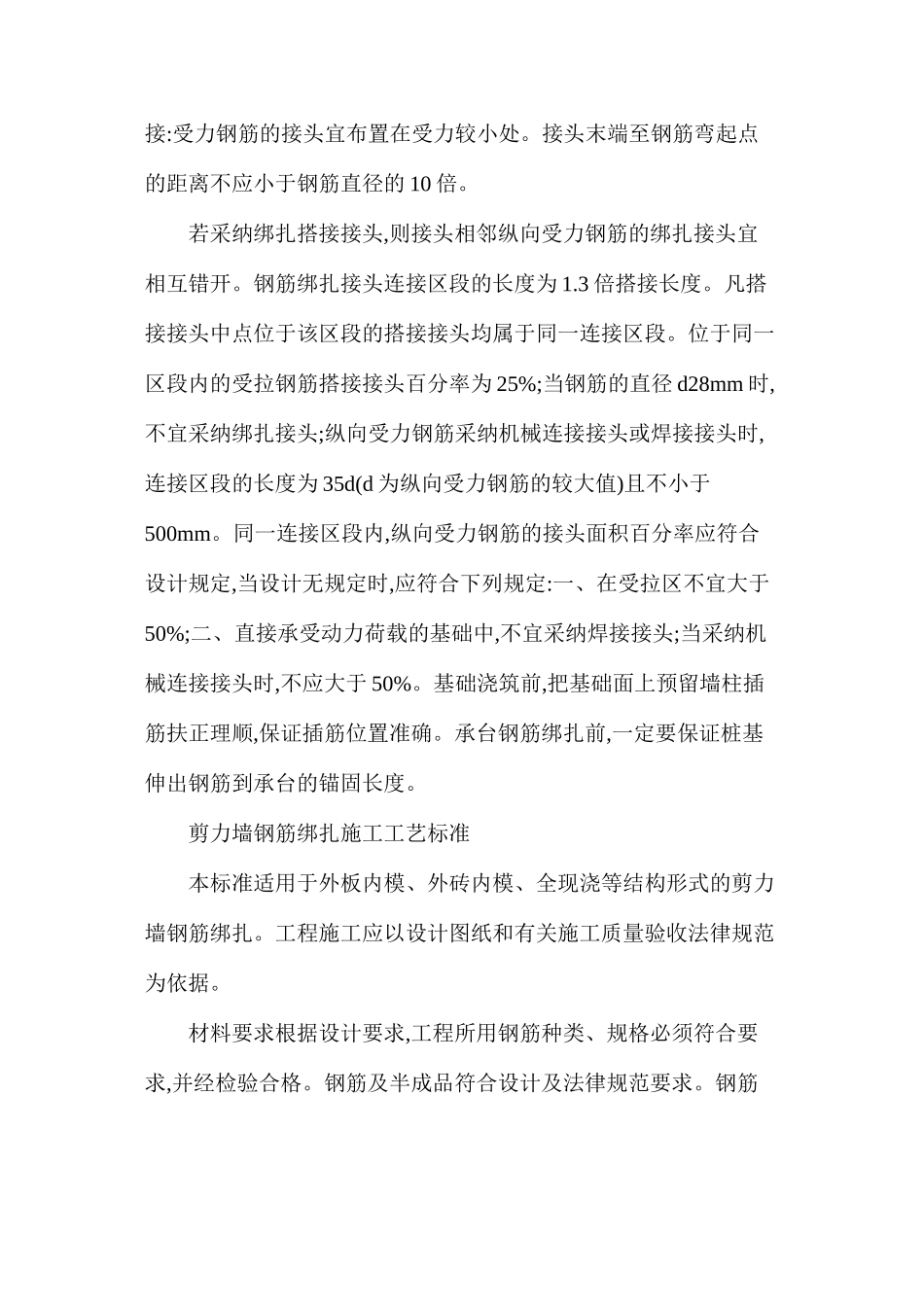

复杂基础的钢筋布置基础钢筋绑扎施工工艺流程：基础垫层完成-弹地板钢筋位置线-钢筋半成品运输到位-按线布放钢筋-绑扎。操作工艺将基础层面清扫洁净，用石笔和墨斗在上面放钢筋位置线，将钢筋位置线布放基础钢筋，绑扎钢筋。四周两行钢筋交叉点每点绑扎牢。中间部分交叉点可相隔交错扎牢,但必须保证受力钢筋不位移。双向主筋的钢筋网,则需将全部钢筋相交点扎牢。相邻绑扎点的钢丝扣成八字形,以免网片歪斜变形。基础底板采纳双层钢筋网时,在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚,以保证钢筋位置正确,钢筋撑脚下应垫在下片钢筋网上。其直径选用:当板厚h300mm≦时为 8~10mm;当板厚 h=300~500,时为 12~14mm。当板厚h500mm 时,选用图二所示撑脚,钢筋直径为 16~18mm。沿短向通长布置,间距以能保证钢筋位置为准。钢筋的弯钩应朝上,不要倒向一边:双层钢筋网的上层钢筋弯钩应朝下。独立柱基础底板钢筋为双向弯曲,其底面短向的钢筋应放在长向钢筋的上面。现浇柱与基础连接用的插筋,其箍筋尺寸应比柱的箍筋尺寸小一个柱筋直径,以便连接。箍筋的位置一定要绑扎固定牢靠,以免造成柱轴线偏移。基础中纵向受力钢筋的混凝土保护层厚度不应小于 40mm,当无垫层时,不应小于 70mm。钢筋的连接:受力钢筋的接头宜布置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍。若采纳绑扎搭接接头,则接头相邻纵向受力钢筋的绑扎接头宜相互错开。钢筋绑扎接头连接区段的长度为 1.3 倍搭接长度。凡搭接接头中点位于该区段的搭接接头均属于同一连接区段。位于同一区段内的受拉钢筋搭接接头百分率为 25%;当钢筋的直径 d28mm 时,不宜采纳绑扎接头;纵向受力钢筋采纳机械连接接头或焊接接头时,连接区段的长度为 35d(d 为纵向受力钢筋的较大值)且不小于500mm。同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计规定,当设计无规定时,应符合下列规定:一、在受拉区不宜大于50%;二、直接承受动力荷载的基础中,不宜采纳焊接接头;当采纳机械连接接头时,不应大于 50%。基础浇筑前,把基础面上预留墙柱插筋扶正理顺,保证插筋位置准确。承台钢筋绑扎前,一定要保证桩基伸出钢筋到承台的锚固长度。剪力墙钢筋绑扎施工工艺标准本标准适用于外板内模、外砖内模、全现浇等结构形式的剪力墙钢筋绑扎。工程施工应以设计图纸和有关施工质量验收法律规范为依据。材料要求根据设计要求,工程所用钢筋种类、规格必须符合要求,并经检验合格。钢筋及半成品符合设计...
