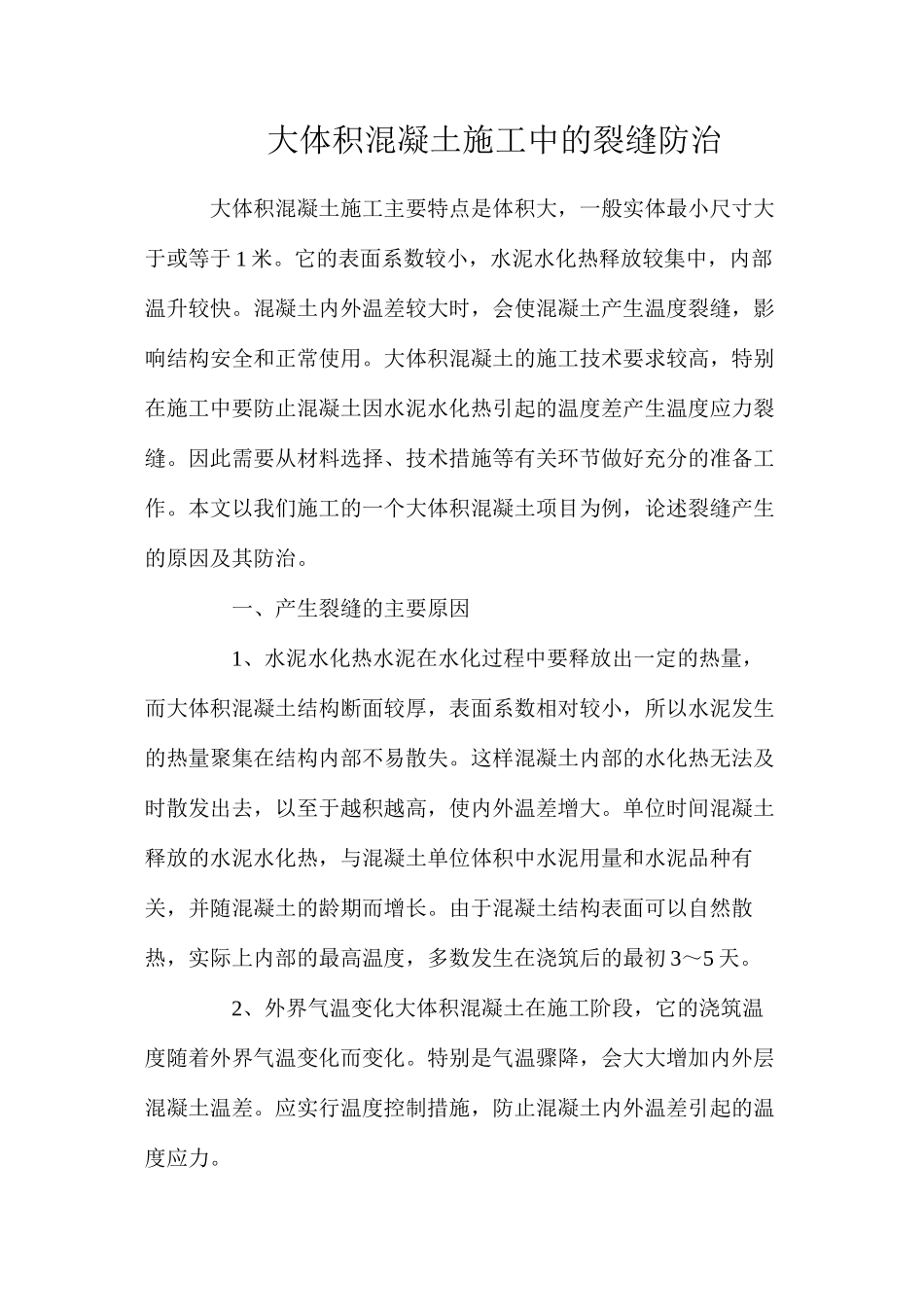

大体积混凝土施工中的裂缝防治

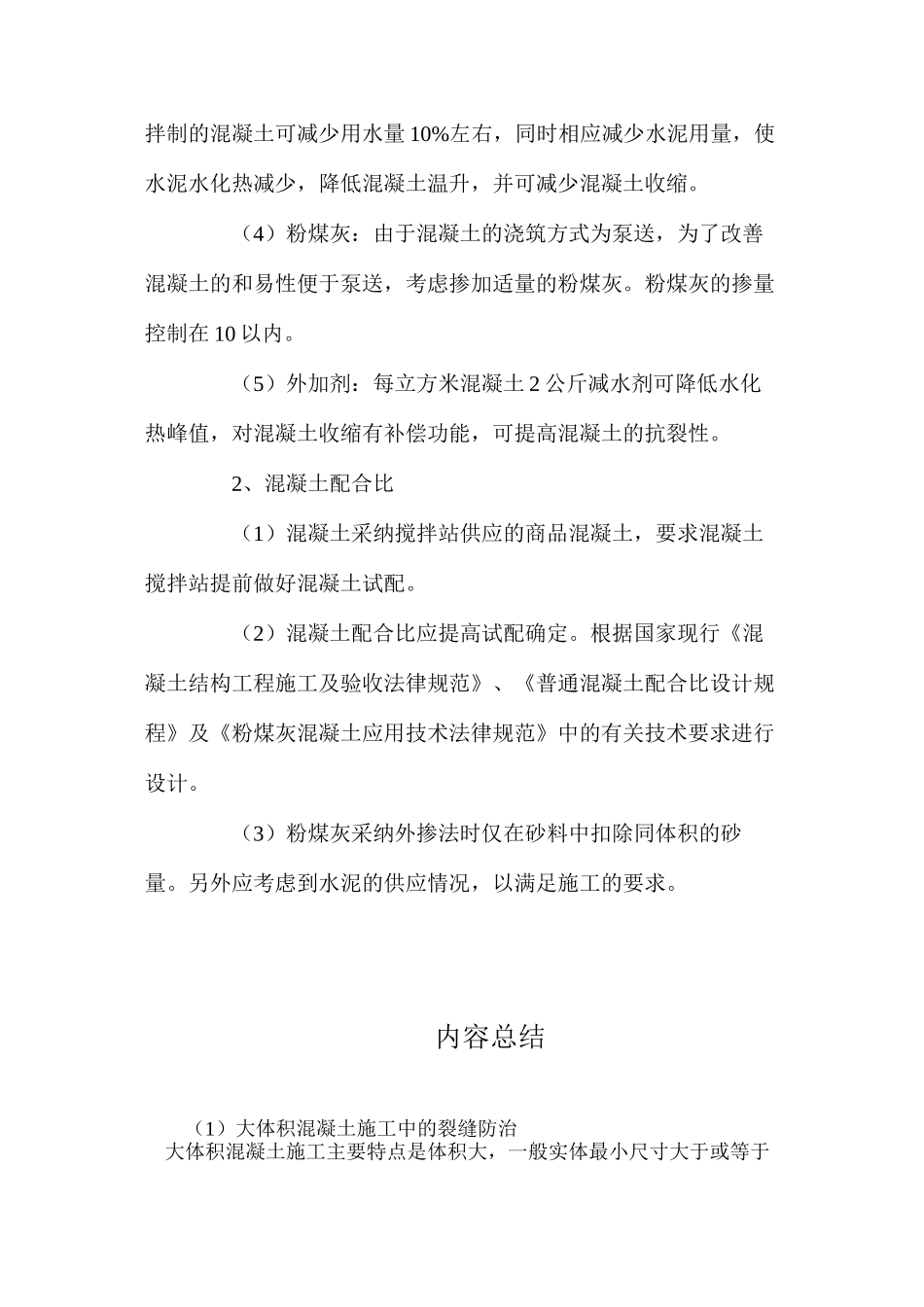

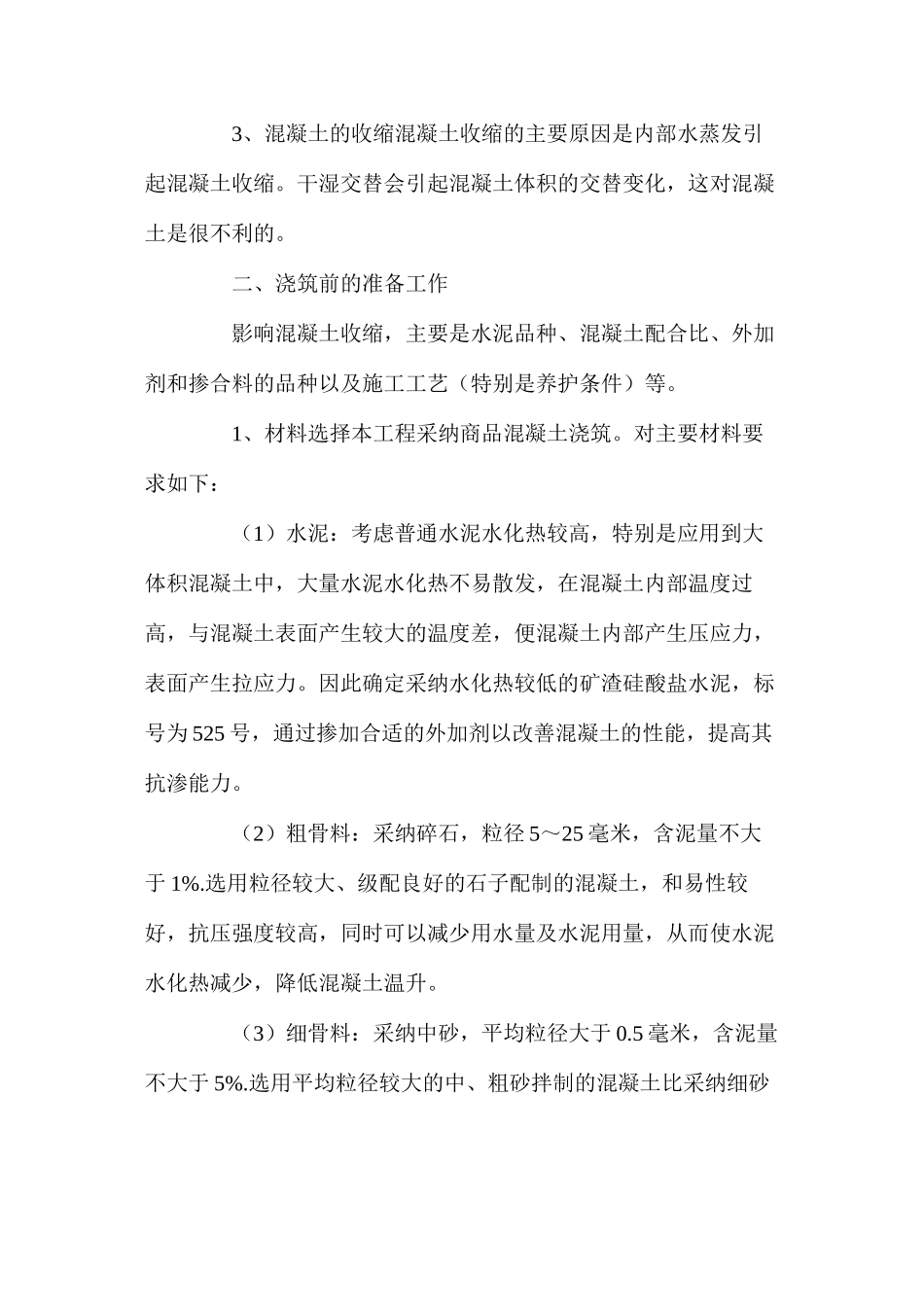

大体积混凝土施工中的裂缝防治 大体积混凝土施工主要特点是体积大，一般实体最小尺寸大于或等于 1 米。它的表面系数较小，水泥水化热释放较集中，内部温升较快。混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。大体积混凝土的施工技术要求较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择、技术措施等有关环节做好充分的准备工作。本文以我们施工的一个大体积混凝土项目为例，论述裂缝产生的原因及其防治。 一、产生裂缝的主要原因 1、水泥水化热水泥在水化过程中要释放出一定的热量，而大体积混凝土结构断面较厚，表面系数相对较小，所以水泥发生的热量聚集在结构内部不易散失。这样混凝土内部的水化热无法及时散发出去，以至于越积越高，使内外温差增大。单位时间混凝土释放的水泥水化热，与混凝土单位体积中水泥用量和水泥品种有关，并随混凝土的龄期而增长。由于混凝土结构表面可以自然散热，实际上内部的最高温度，多数发生在浇筑后的最初 3～5 天。 2、外界气温变化大体积混凝土在施工阶段，它的浇筑温度随着外界气温变化而变化。特别是气温骤降，会大大增加内外层混凝土温差。应实行温度控制措施，防止混凝土内外温差引起的温度应力。 3、混凝土的收缩混凝土收缩的主要原因是内部水蒸发引起混凝土收缩。干湿交替会引起混凝土体积的交替变化，这对混凝土是很不利的。 二、浇筑前的准备工作 影响混凝土收缩，主要是水泥品种、混凝土配合比、外加剂和掺合料的品种以及施工工艺（特别是养护条件）等。 1、材料选择本工程采纳商品混凝土浇筑。对主要材料要求如下： （1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，便混凝土内部产生压应力，表面产生拉应力。因此确定采纳水化热较低的矿渣硅酸盐水泥，标号为 525 号，通过掺加合适的外加剂以改善混凝土的性能，提高其抗渗能力。 （2）粗骨料：采纳碎石，粒径 5～25 毫米，含泥量不大于 1%.选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。 （3）细骨料：采纳中砂，平均粒径大于 0.5 毫米，含泥量不大于 5%.选用平均粒径较大的中、粗砂拌制的混凝土比采纳细砂拌制的混凝土可减少用水量 10%左右，同时...
