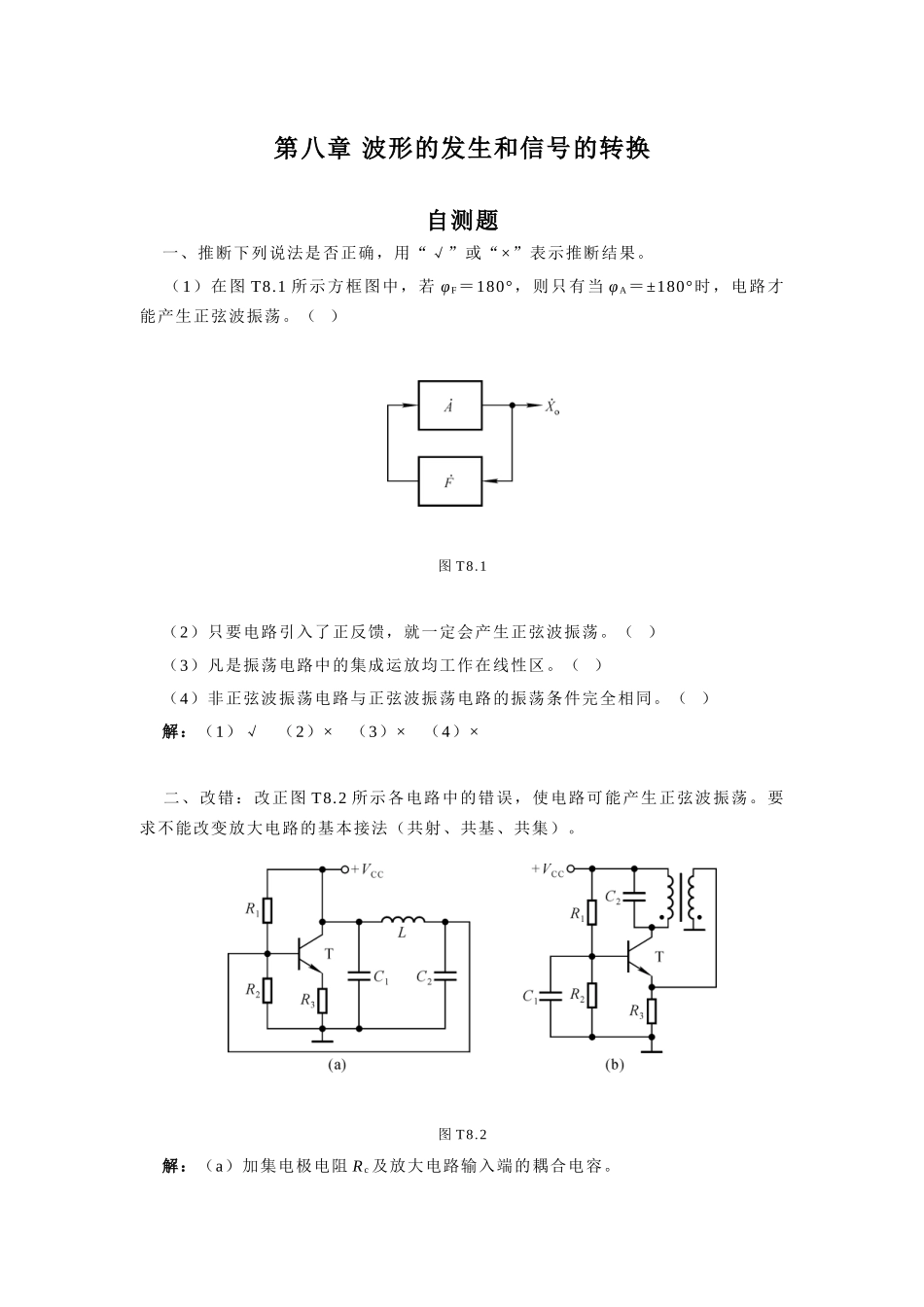

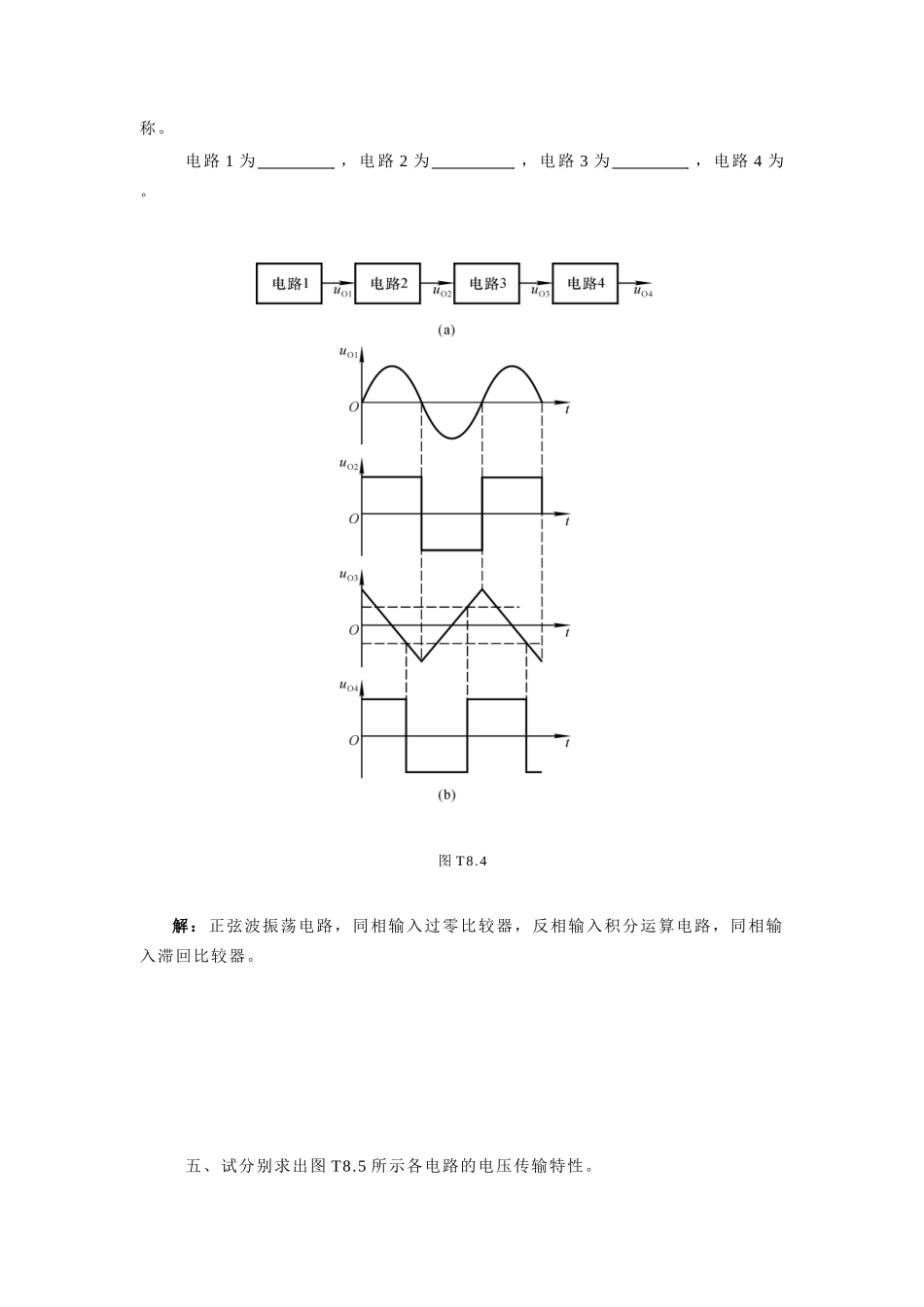

第八章 波形的发生和信号的转换自测题 一、推断下列说法是否正确，用“√”或“×”表示推断结果。 （1）在图 T8.1 所示方框图中，若 φ F＝180°，则只有当 φ A＝±180°时，电路才能产生正弦波振荡。（ ）图 T8.1 （2）只要电路引入了正反馈，就一定会产生正弦波振荡。（ ） （3）凡是振荡电路中的集成运放均工作在线性区。（ ） （4）非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。（ ） 解：（1）√ （2）× （3）× （4）× 二、改错：改正图 T8.2 所示各电路中的错误，使电路可能产生正弦波振荡。要求不能改变放大电路的基本接法（共射、共基、共集）。图 T8.2 解：（a）加集电极电阻 R c 及放大电路输入端的耦合电容。 （b）变压器副边与放大电路之间加耦合电容，改同铭端。 三、试将图 T8.3 所示电路合理连线，组成 RC 桥式正弦波振荡电路。图 T8.3 解：④、⑤与⑨相连，③与⑧相连，①与⑥相连，②与⑦相连。如解图 T8.3 所示。解图 T8.3 四、已知图 T8.4（a）所示方框图各点的波形如图（b）所示，填写各电路的名称。电路 1 为 ，电路 2 为 ，电路 3 为 ，电路 4 为 。图 T8.4解：正弦波振荡电路，同相输入过零比较器，反相输入积分运算电路，同相输入滞回比较器。五、试分别求出图 T8.5 所示各电路的电压传输特性。图 T8.5解：图（a）所示电路为同相输入的过零比较器；图（ b）所示电路为同相输入的滞回比较器，两个阈值电压为±U T＝±0.5 U Z。两个电路的电压传输特性如解图T8.5 所示解图 T8.5 六、电路如图 T8.6 所示。图 T8.6 （1）分别说明 A 1 和 A 2 各构成哪种基本电路； （2）求出 u O 1 与 u O 的关系曲线 u O 1＝f（u O）； （3）求出 u O 与 u O 1 的运算关系式 u O＝f（u O 1）； （4）定性画出 u O 1 与 u O 的波形； （5）说明若要提高振荡频率，则可以改变哪些电路参数，如何改变。 解：（1）A 1：滞回比较器；A 2：积分运算电路。（2） 根据，可得 u O 1 与 u O 的关系曲线如解图 T8.6（a）所示。（3） u O 与 u O 1 的运算关系式 解图 T8.6 （4）u O 1 与 u O 的波形如解图 T8.6（b）所示。 （5）要提高振荡频率，可以减小 R 4、C、R 1 或增大 R 2。习 题 8.1 推断下列说法是否正确，用“√”或“×”表示推断结果。 （1）在图 T8.1 所示方框图中...
