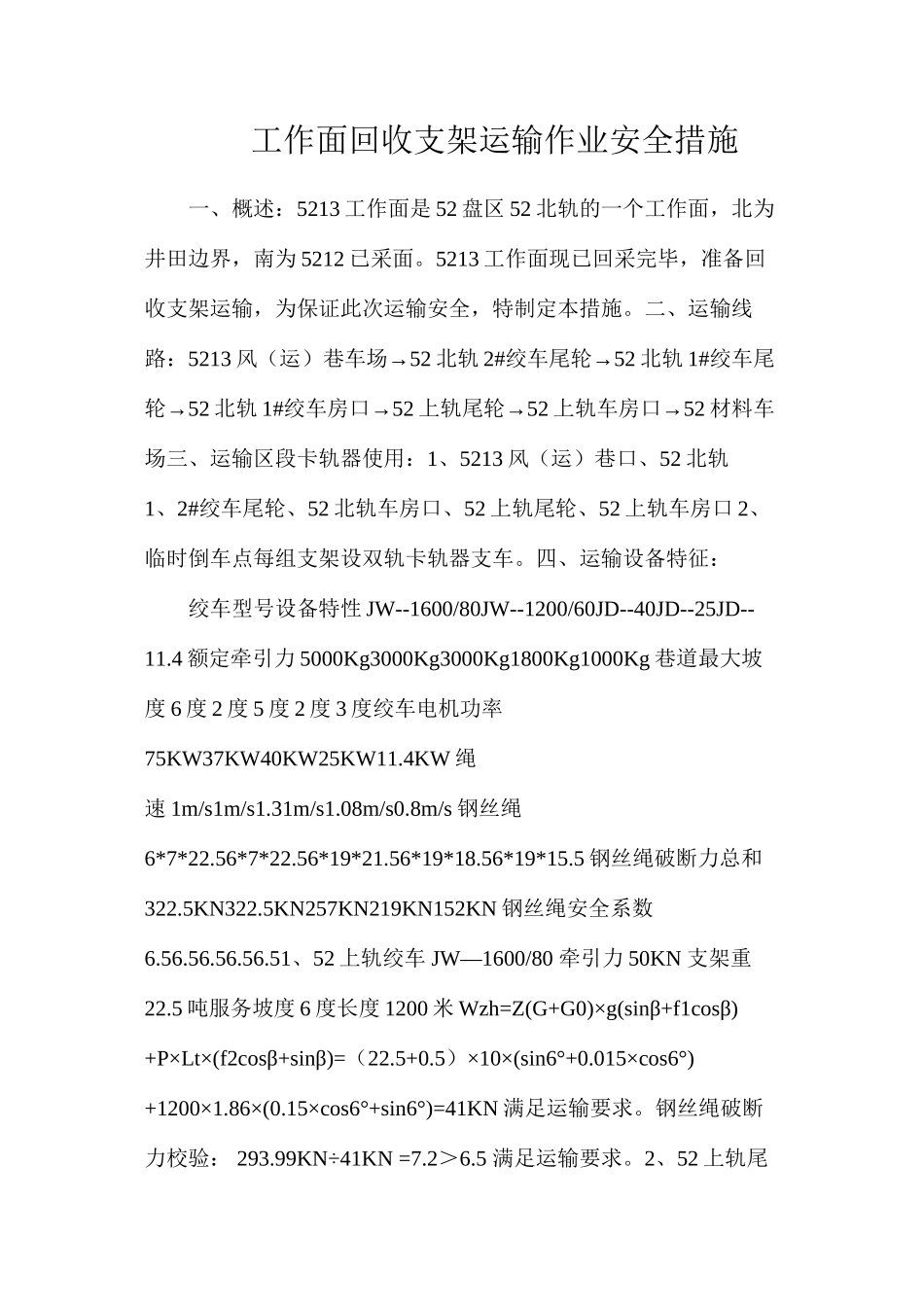

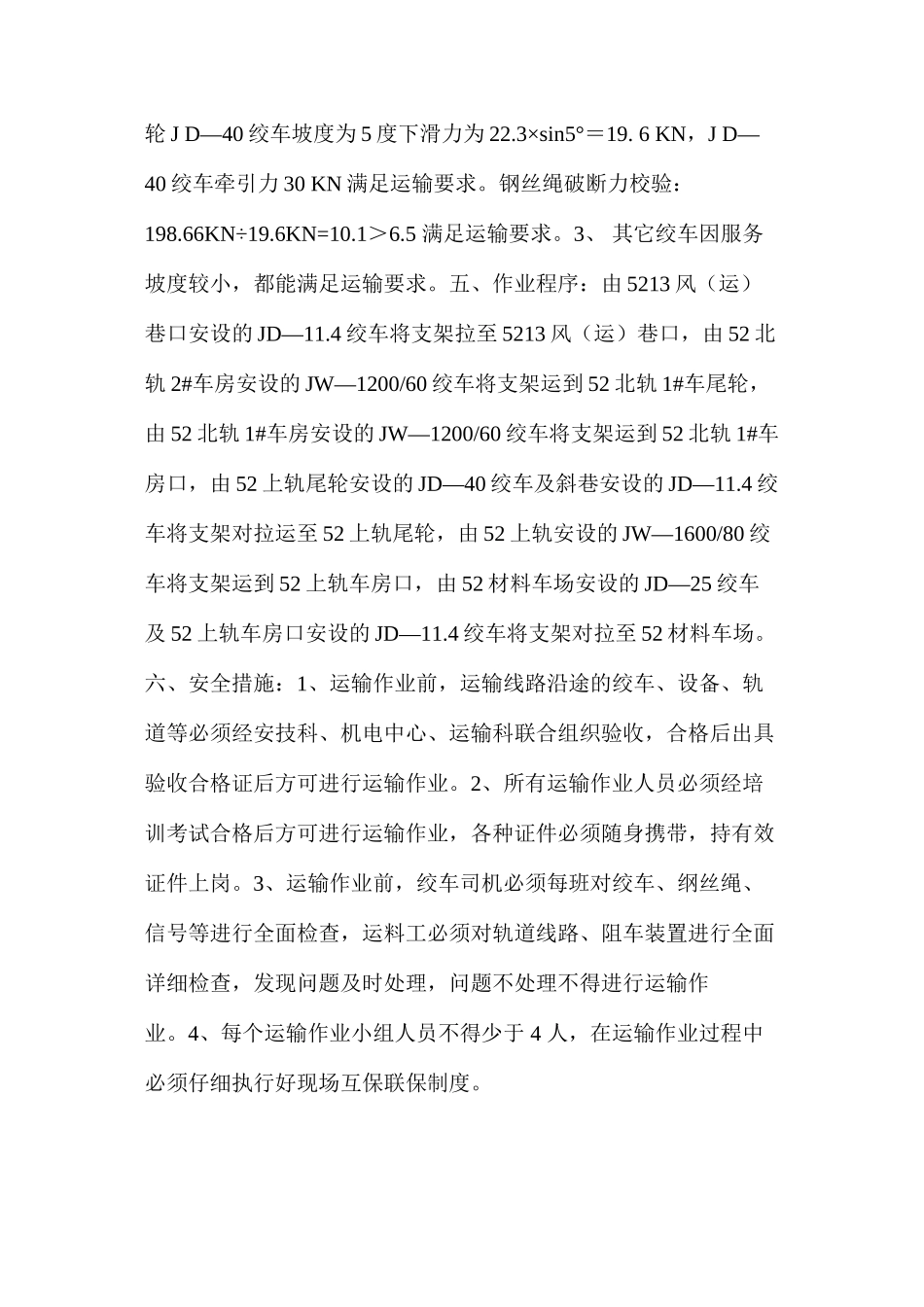

工作面回收支架运输作业安全措施一、概述：5213 工作面是 52 盘区 52 北轨的一个工作面，北为井田边界，南为 5212 已采面。5213 工作面现已回采完毕，准备回收支架运输，为保证此次运输安全，特制定本措施。二、运输线路：5213→风（运）巷车场52 北轨 2#→绞车尾轮52 北轨 1#绞车尾→轮52 北轨 1#→绞车房口52→上轨尾轮52→上轨车房口52 材料车场三、运输区段卡轨器使用：1、5213 风（运）巷口、52 北轨1、2#绞车尾轮、52 北轨车房口、52 上轨尾轮、52 上轨车房口 2、临时倒车点每组支架设双轨卡轨器支车。四、运输设备特征：绞车型号设备特性 JW--1600/80JW--1200/60JD--40JD--25JD--11.4 额定牵引力 5000Kg3000Kg3000Kg1800Kg1000Kg 巷道最大坡度 6 度 2 度 5 度 2 度 3 度绞车电机功率75KW37KW40KW25KW11.4KW 绳速 1m/s1m/s1.31m/s1.08m/s0.8m/s 钢丝绳6*7*22.56*7*22.56*19*21.56*19*18.56*19*15.5 钢丝绳破断力总和322.5KN322.5KN257KN219KN152KN 钢丝绳安全系数6.56.56.56.56.51、52 上轨绞车 JW—1600/80 牵引力 50KN 支架重22.5 吨服务坡度 6 度长度 1200 米 Wzh=Z(G+G0)×g(sinβ+f1cosβ)+P×Lt×(f2cosβ+sinβ)=（22.5+0.5）×10×(sin6°+0.015×cos6°)+1200×1.86×(0.15×cos6°+sin6°)=41KN 满足运输要求。钢丝绳破断 力校验： 293.99KN÷41KN =7.2＞6.5 满足运输要求。2、52 上轨尾轮 J D—40 绞车坡度为 5 度下滑力为 22.3×sin5°＝19. 6 KN，J D—40 绞车牵引力 30 KN 满足运输要求。钢丝绳破断力校验：198.66KN÷19.6KN=10.1＞6.5 满足运输要求。3 、 其它绞车因服务坡度较小，都能满足运输要求。五、作业程序：由 5213 风（运）巷口安设的 JD—11.4 绞车将支架拉至 5213 风（运）巷口，由 52 北轨 2#车房安设的 JW—1200/60 绞车将支架运到 52 北轨 1#车尾轮，由 52 北轨 1#车房安设的 JW—1200/60 绞车将支架运到 52 北轨 1#车房口，由 52 上轨尾轮安设的 JD—40 绞车及斜巷安设的 JD—11.4 绞车将支架对拉运至 52 上轨尾轮，由 52 上轨安设的 JW—1600/80 绞车将支架运到 52 上轨车房口，由 52 材料车场安设的 JD—25 绞车及 52 上轨车房口安设的 JD—11.4 绞车将支架对拉至 52 材料车场。六、安全措施：1、运输作业前，运输线路沿途的绞车、设备、轨道等必须经安技科、机电中心、运输科联...
