扭剪型高强螺栓连接工艺VIP专享

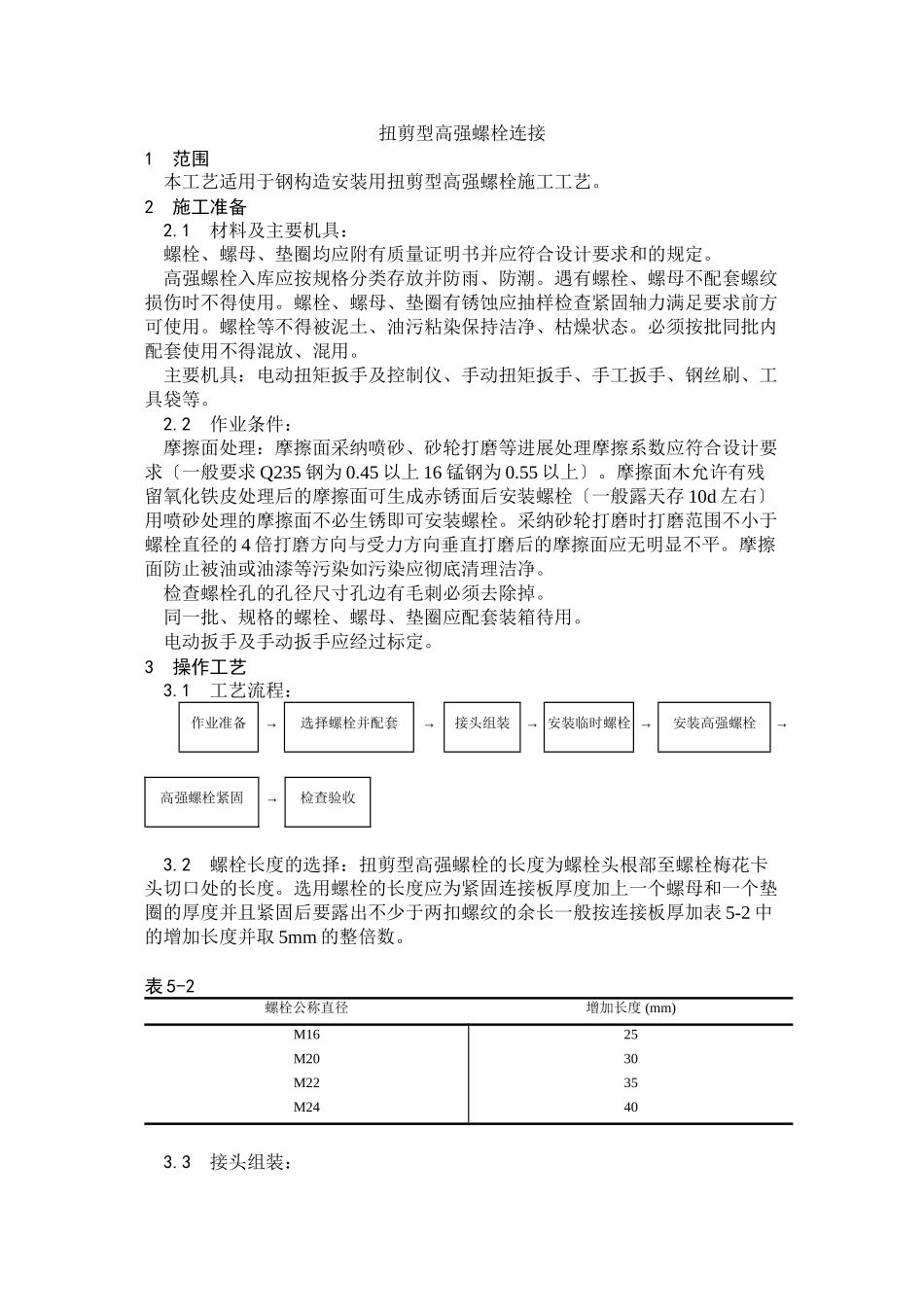

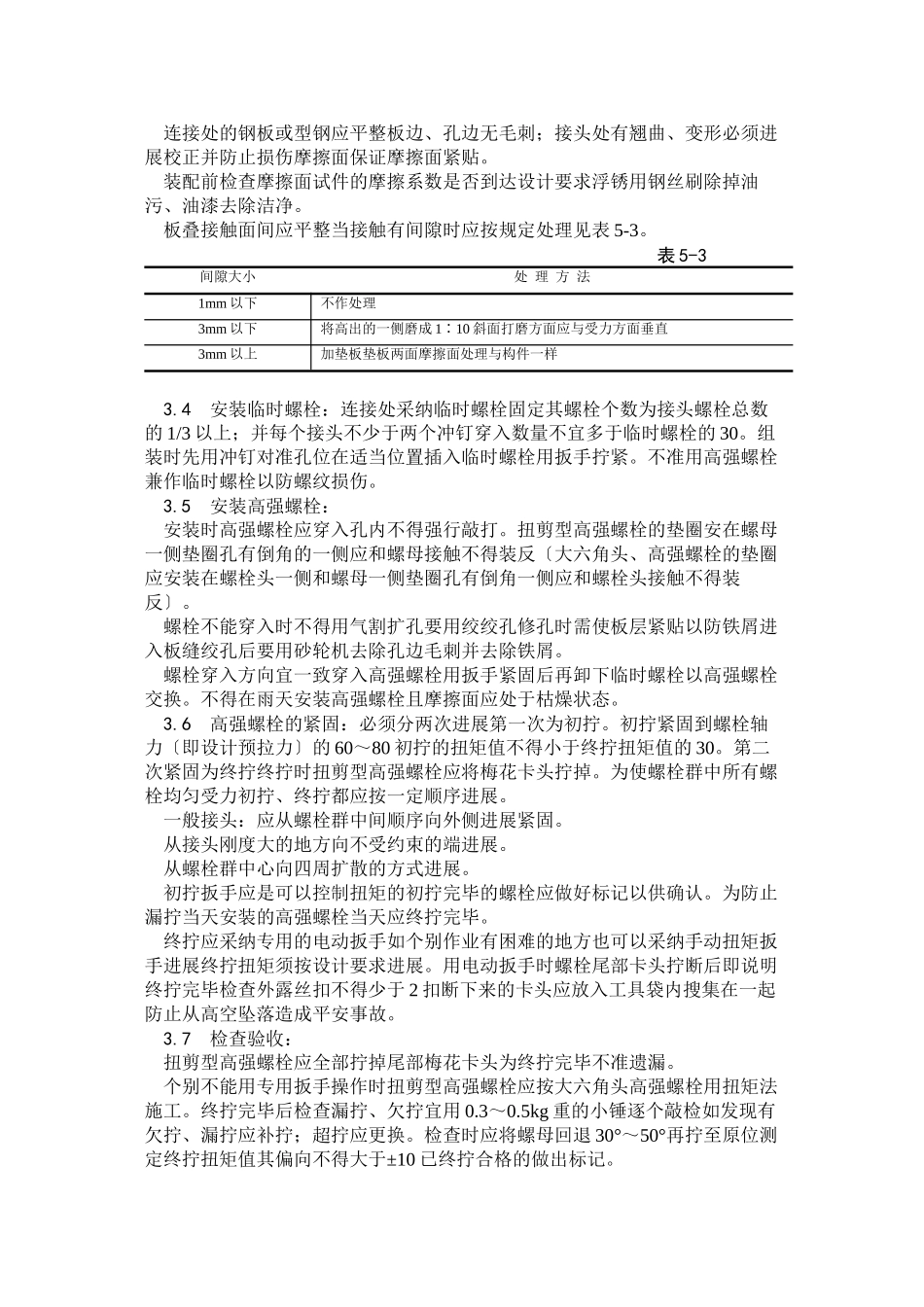

扭剪型高强螺栓连接1 范围 本工艺适用于钢构造安装用扭剪型高强螺栓施工工艺。2 施工准备 2.1 材料及主要机具： 螺栓、螺母、垫圈均应附有质量证明书并应符合设计要求和的规定。 高强螺栓入库应按规格分类存放并防雨、防潮。遇有螺栓、螺母不配套螺纹损伤时不得使用。螺栓、螺母、垫圈有锈蚀应抽样检查紧固轴力满足要求前方可使用。螺栓等不得被泥土、油污粘染保持洁净、枯燥状态。必须按批同批内配套使用不得混放、混用。 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。 2.2 作业条件： 摩擦面处理：摩擦面采纳喷砂、砂轮打磨等进展处理摩擦系数应符合设计要求〔一般要求 Q235 钢为 0.45 以上 16 锰钢为 0.55 以上〕。摩擦面木允许有残留氧化铁皮处理后的摩擦面可生成赤锈面后安装螺栓〔一般露天存 10d 左右〕用喷砂处理的摩擦面不必生锈即可安装螺栓。采纳砂轮打磨时打磨范围不小于螺栓直径的 4 倍打磨方向与受力方向垂直打磨后的摩擦面应无明显不平。摩擦面防止被油或油漆等污染如污染应彻底清理洁净。 检查螺栓孔的孔径尺寸孔边有毛刺必须去除掉。 同一批、规格的螺栓、螺母、垫圈应配套装箱待用。 电动扳手及手动扳手应经过标定。3 操作工艺 3.1 工艺流程：作业准备→选择螺栓并配套→接头组装→ 安装临时螺栓 →安装高强螺栓→高强螺栓紧固→检查验收 3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度并且紧固后要露出不少于两扣螺纹的余长一般按连接板厚加表 5-2 中的增加长度并取 5mm 的整倍数。 表 5-2螺栓公称直径 增加长度 (mm)M1625M2030M2235M2440 3.3 接头组装： 连接处的钢板或型钢应平整板边、孔边无毛刺；接头处有翘曲、变形必须进展校正并防止损伤摩擦面保证摩擦面紧贴。 装配前检查摩擦面试件的摩擦系数是否到达设计要求浮锈用钢丝刷除掉油污、油漆去除洁净。 板叠接触面间应平整当接触有间隙时应按规定处理见表 5-3。 表 5-3间隙大小 处 理 方 法1mm 以下 不作处理3mm 以下 将高出的一侧磨成 110∶斜面打磨方面应与受力方面垂直3mm 以上 加垫板垫板两面摩擦面处理与构件一样 3.4 安装临时螺栓：连接处采纳临时螺栓固定其螺栓个数为接头螺栓总数的 1/3 以上；并每个接头不少于两个冲钉穿入数量不宜多于临时螺栓的 30。组装时...
