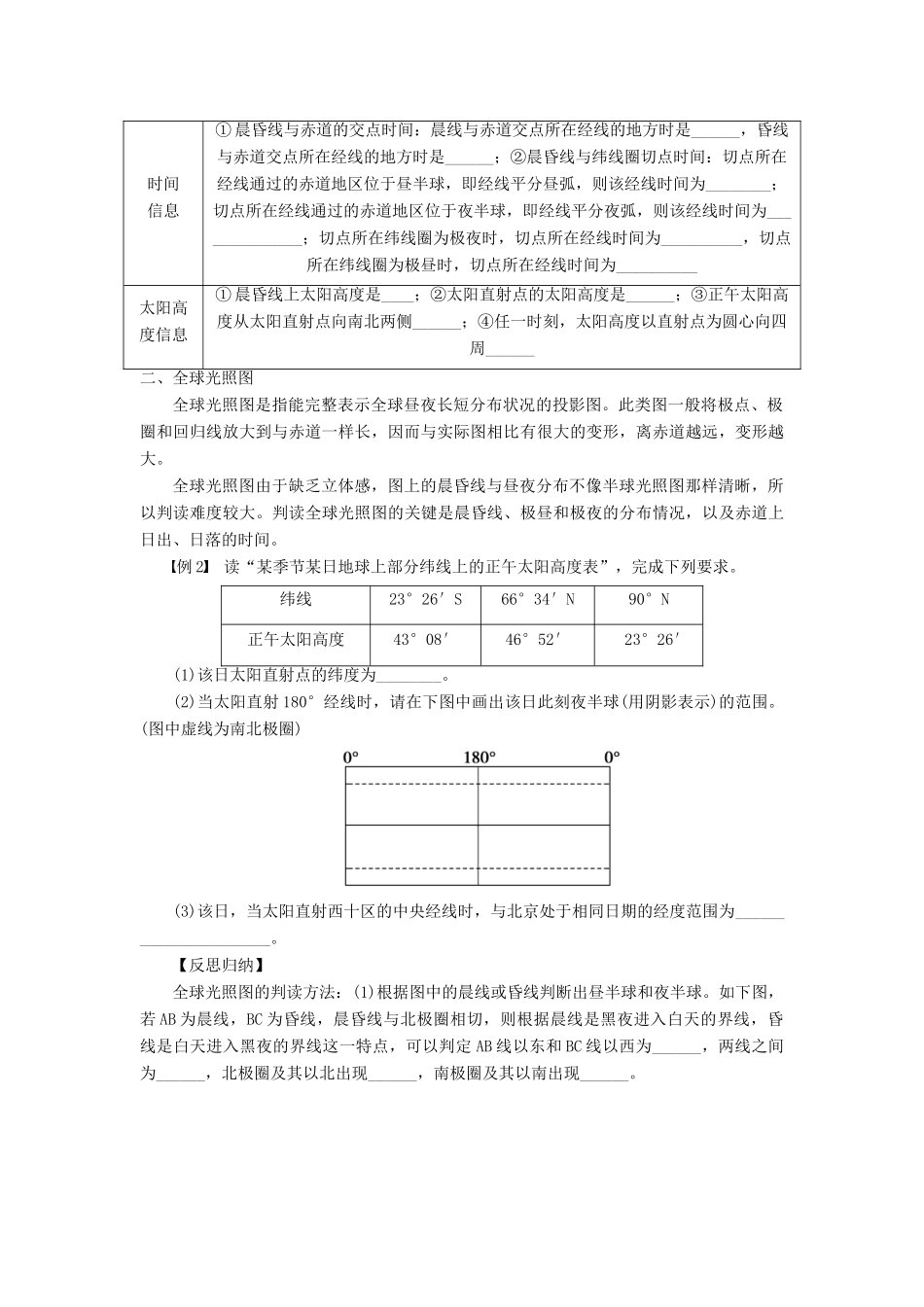

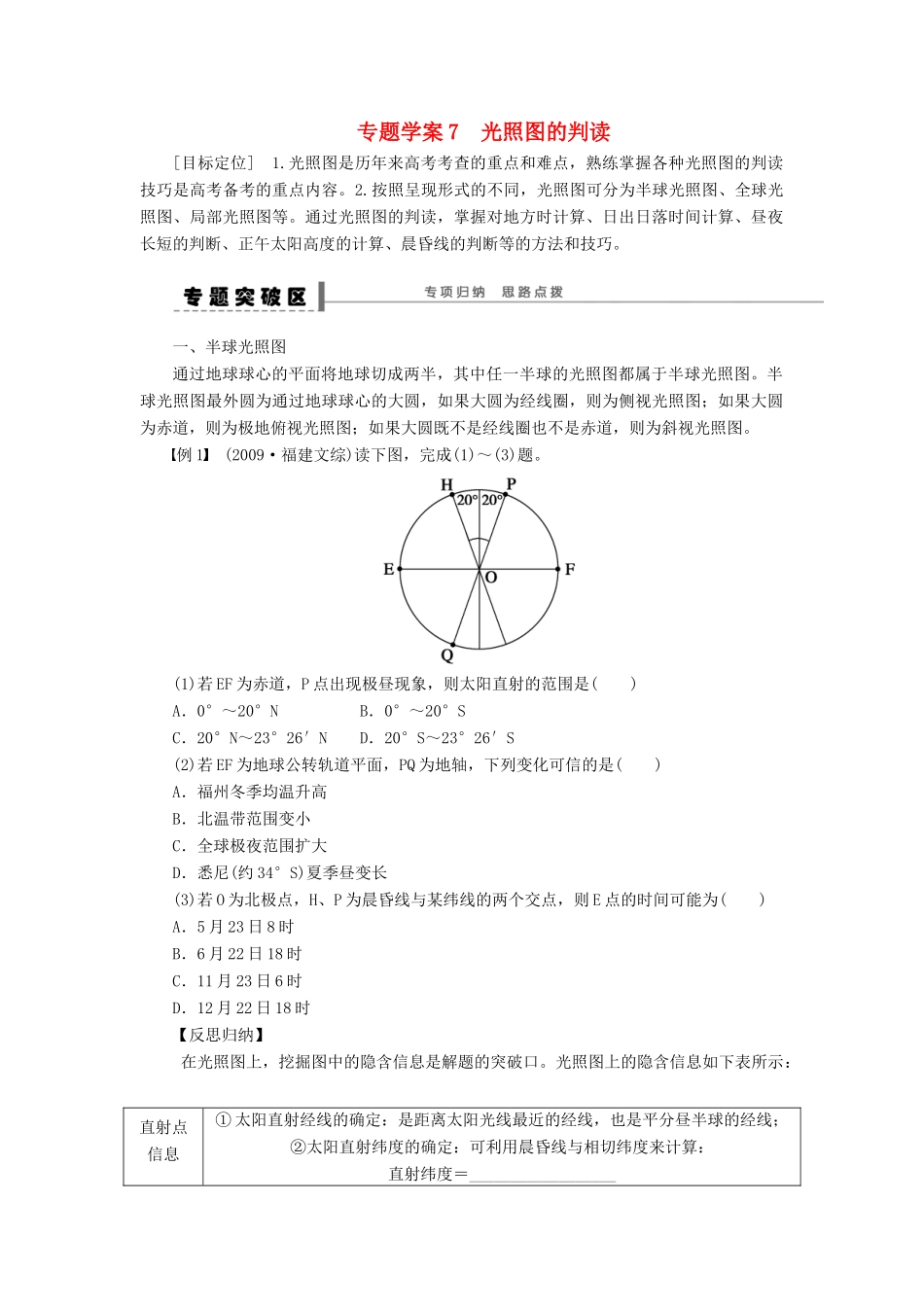

专题学案 7 光照图的判读[目标定位] 1.光照图是历年来高考考查的重点和难点，熟练掌握各种光照图的判读技巧是高考备考的重点内容。2.按照呈现形式的不同，光照图可分为半球光照图、全球光照图、局部光照图等。通过光照图的判读，掌握对地方时计算、日出日落时间计算、昼夜长短的判断、正午太阳高度的计算、晨昏线的判断等的方法和技巧。一、半球光照图通过地球球心的平面将地球切成两半，其中任一半球的光照图都属于半球光照图。半球光照图最外圆为通过地球球心的大圆，如果大圆为经线圈，则为侧视光照图；如果大圆为赤道，则为极地俯视光照图；如果大圆既不是经线圈也不是赤道，则为斜视光照图。例 1 (2009·福建文综)读下图，完成(1)～(3)题。(1)若 EF 为赤道，P 点出现极昼现象，则太阳直射的范围是( )A．0°～20°N B．0°～20°SC．20°N～23°26′N D．20°S～23°26′S(2)若 EF 为地球公转轨道平面，PQ 为地轴，下列变化可信的是( )A．福州冬季均温升高B．北温带范围变小C．全球极夜范围扩大D．悉尼(约 34°S)夏季昼变长(3)若 O 为北极点，H、P 为晨昏线与某纬线的两个交点，则 E 点的时间可能为( )A．5 月 23 日 8 时B．6 月 22 日 18 时C．11 月 23 日 6 时D．12 月 22 日 18 时【反思归纳】 在光照图上，挖掘图中的隐含信息是解题的突破口。光照图上的隐含信息如下表所示： 直射点信息① 太阳直射经线的确定：是距离太阳光线最近的经线，也是平分昼半球的经线；②太阳直射纬度的确定：可利用晨昏线与相切纬度来计算： 直射纬度＝__________________时间信息① 晨昏线与赤道的交点时间：晨线与赤道交点所在经线的地方时是______，昏线与赤道交点所在经线的地方时是______；②晨昏线与纬线圈切点时间：切点所在经线通过的赤道地区位于昼半球，即经线平分昼弧，则该经线时间为________；切点所在经线通过的赤道地区位于夜半球，即经线平分夜弧，则该经线时间为______________；切点所在纬线圈为极夜时，切点所在经线时间为__________，切点所在纬线圈为极昼时，切点所在经线时间为__________太阳高度信息① 晨昏线上太阳高度是____；②太阳直射点的太阳高度是______；③正午太阳高度从太阳直射点向南北两侧______；④任一时刻，太阳高度以直射点为圆心向四周______二、全球光照图全球光照图是指能完整表示全球昼夜长短分布状况的投影图。此类图一般将极点、极圈和回归线放大到与赤道一样长...
