【步步高】2013年高考物理大一轮 第七章 33 串并联电路　焦耳定律学案 新人教版选修3-1

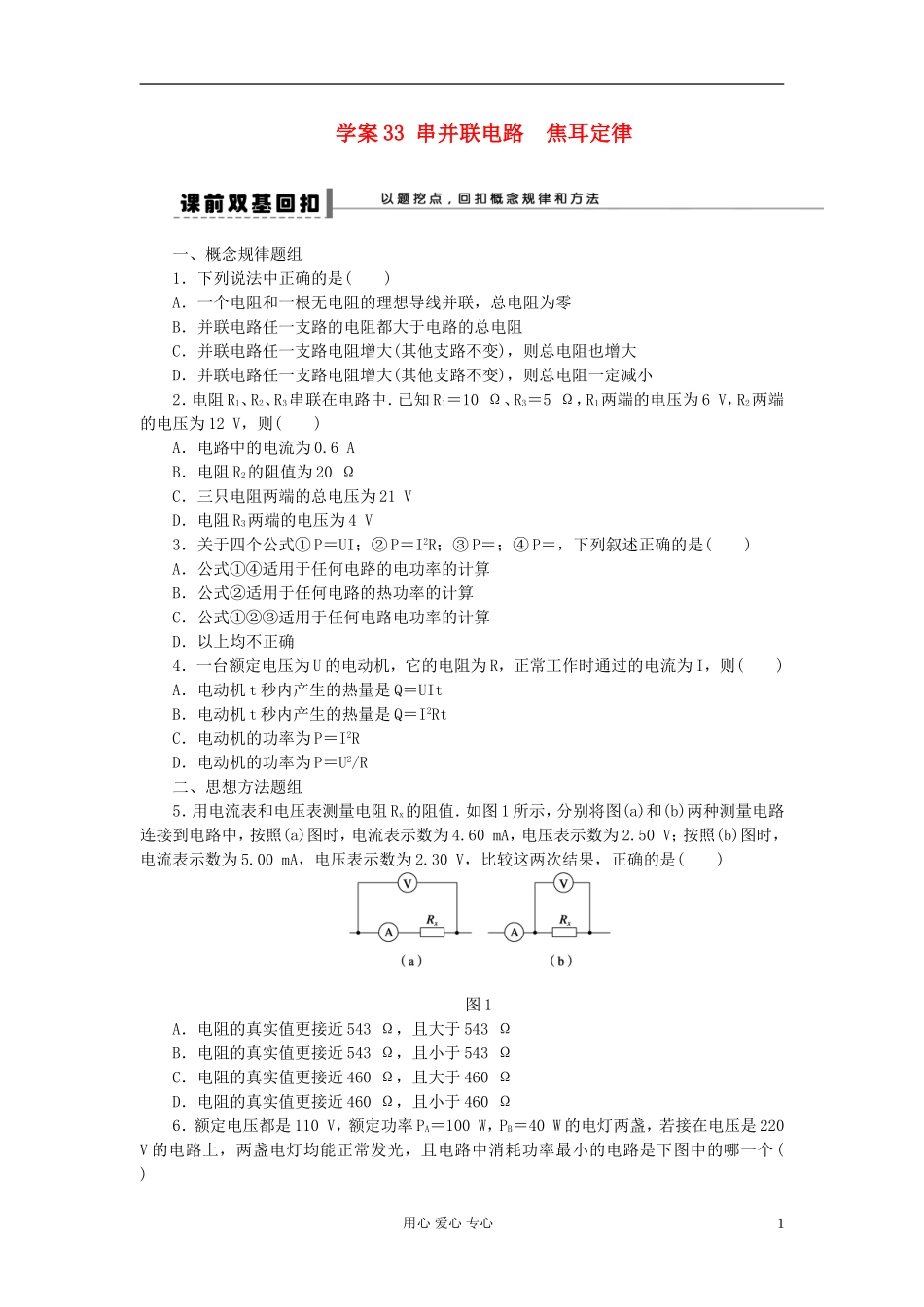

学案 33 串并联电路 焦耳定律一、概念规律题组1．下列说法中正确的是( )A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小2．电阻 R1、R2、R3串联在电路中．已知 R1＝10 Ω、R3＝5 Ω，R1两端的电压为 6 V，R2两端的电压为 12 V，则( )A．电路中的电流为 0.6 AB．电阻 R2的阻值为 20 ΩC．三只电阻两端的总电压为 21 VD．电阻 R3两端的电压为 4 V3．关于四个公式① P＝UI；② P＝I2R；③ P＝；④ P＝，下列叙述正确的是( )A．公式①④适用于任何电路的电功率的计算B．公式②适用于任何电路的热功率的计算C．公式①②③适用于任何电路电功率的计算D．以上均不正确4．一台额定电压为 U 的电动机，它的电阻为 R，正常工作时通过的电流为 I，则( )A．电动机 t 秒内产生的热量是 Q＝UItB．电动机 t 秒内产生的热量是 Q＝I2RtC．电动机的功率为 P＝I2RD．电动机的功率为 P＝U2/R二、思想方法题组5．用电流表和电压表测量电阻 Rx的阻值．如图 1 所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为 4.60 mA，电压表示数为 2.50 V；按照(b)图时，电流表示数为 5.00 mA，电压表示数为 2.30 V，比较这两次结果，正确的是( )图 1A．电阻的真实值更接近 543 Ω，且大于 543 ΩB．电阻的真实值更接近 543 Ω，且小于 543 ΩC．电阻的真实值更接近 460 Ω，且大于 460 ΩD．电阻的真实值更接近 460 Ω，且小于 460 Ω6．额定电压都是 110 V，额定功率 PA＝100 W，PB＝40 W 的电灯两盏，若接在电压是 220 V 的电路上，两盏电灯均能正常发光，且电路中消耗功率最小的电路是下图中的哪一个( )用心 爱心 专心1一、串并联电路分析常用的推论1．串联电路：串联电路的总电阻大于其中任一部分电路的总电阻．若 n 个相同的电阻串联，总电阻 R 总＝nR.2．(1)并联电路：并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．(2)n 个相同的电阻并联，总电阻等于其中一个电阻的.即 R 总＝R.(3)两个电阻并联时的总电阻 R＝，当其中任一个增大或减小时总电阻也随之增大或减小．由此知：多个电阻并联时，其中任一个电阻增大或减小，总电阻也随之增大或减小．3．无论是串...
