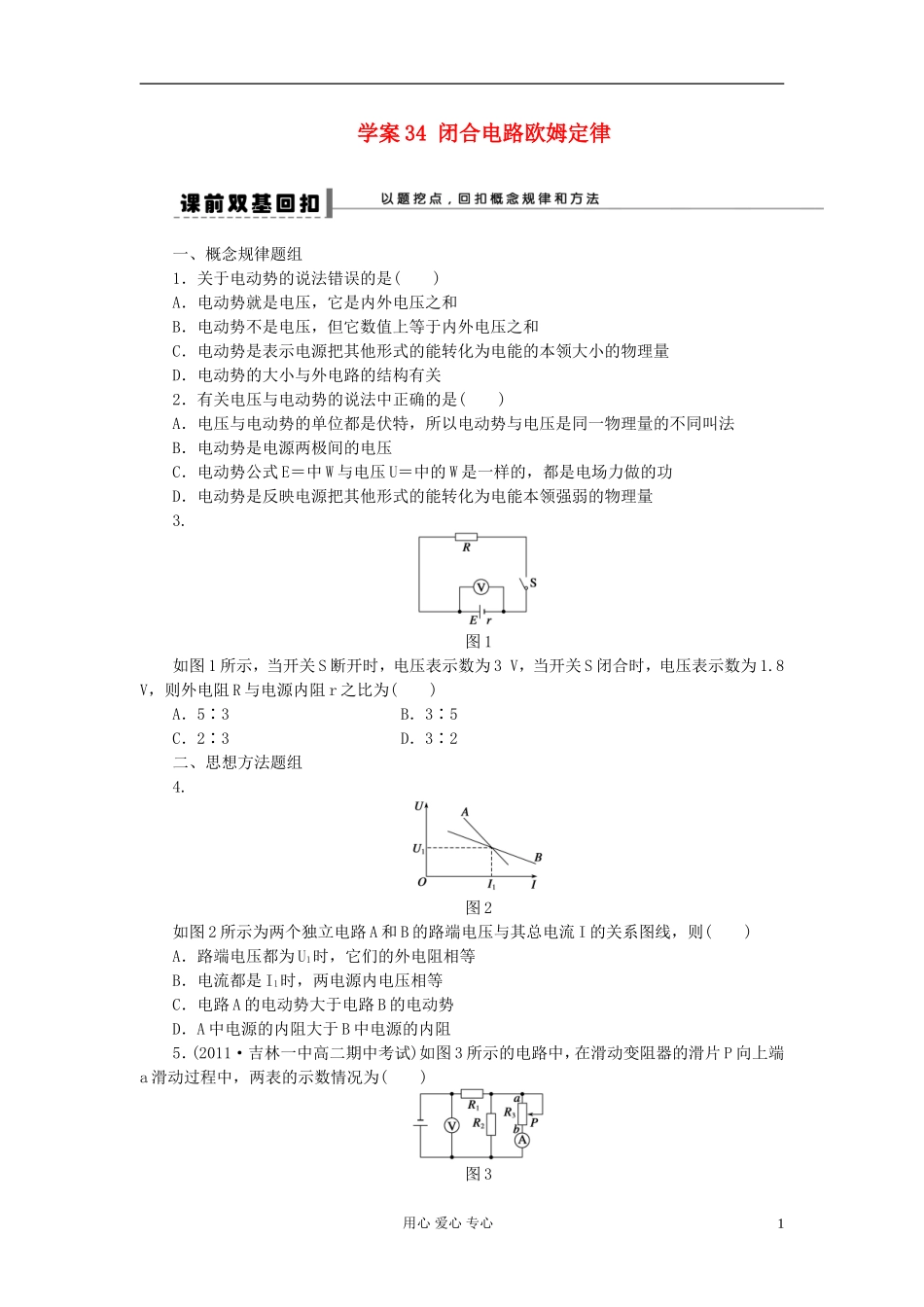

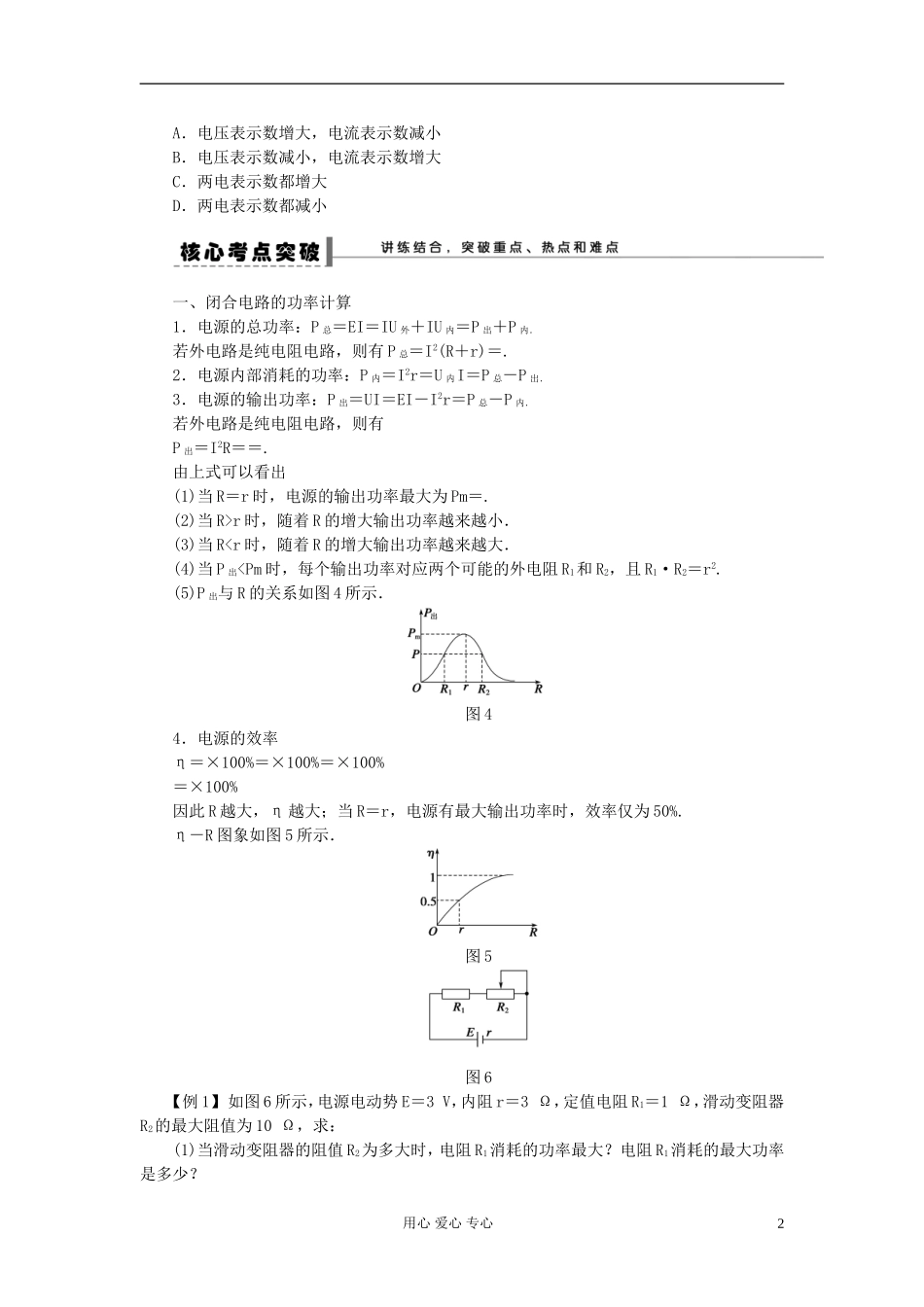

学案 34 闭合电路欧姆定律一、概念规律题组1．关于电动势的说法错误的是( )A．电动势就是电压，它是内外电压之和B．电动势不是电压，但它数值上等于内外电压之和C．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．电动势的大小与外电路的结构有关2．有关电压与电动势的说法中正确的是( )A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B．电动势是电源两极间的电压C．电动势公式 E＝中 W 与电压 U＝中的 W 是一样的，都是电场力做的功D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量3.图 1如图 1 所示，当开关 S 断开时，电压表示数为 3 V，当开关 S 闭合时，电压表示数为 1.8 V，则外电阻 R 与电源内阻 r 之比为( )A．5∶3 B．3∶5C．2∶3 D．3∶2二、思想方法题组4.图 2如图 2 所示为两个独立电路 A 和 B 的路端电压与其总电流 I 的关系图线，则( )A．路端电压都为 U1时，它们的外电阻相等B．电流都是 I1时，两电源内电压相等C．电路 A 的电动势大于电路 B 的电动势D．A 中电源的内阻大于 B 中电源的内阻5．(2011·吉林一中高二期中考试)如图 3 所示的电路中，在滑动变阻器的滑片 P 向上端a 滑动过程中，两表的示数情况为( )图 3用心 爱心 专心1A．电压表示数增大，电流表示数减小B．电压表示数减小，电流表示数增大C．两电表示数都增大D．两电表示数都减小一、闭合电路的功率计算1．电源的总功率：P 总＝EI＝IU 外＋IU 内＝P 出＋P 内．若外电路是纯电阻电路，则有 P 总＝I2(R＋r)＝.2．电源内部消耗的功率：P 内＝I2r＝U 内I＝P 总－P 出．3．电源的输出功率：P 出＝UI＝EI－I2r＝P 总－P 内．若外电路是纯电阻电路，则有P 出＝I2R＝＝.由上式可以看出(1)当 R＝r 时，电源的输出功率最大为 Pm＝.(2)当 R>r 时，随着 R 的增大输出功率越来越小．(3)当 R
