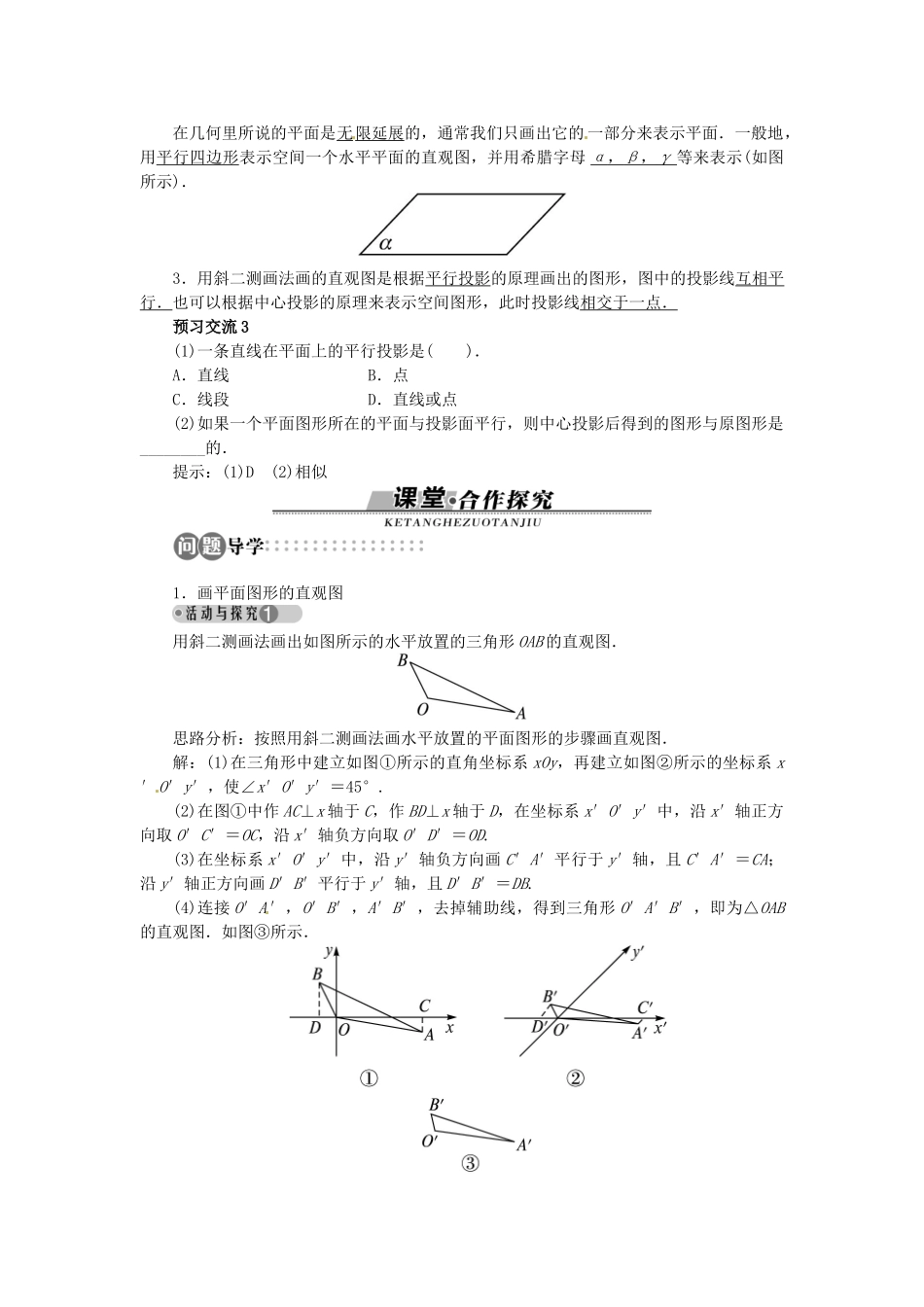

§2 直观图学习目标重点难点1.掌握斜二测画法的规则.2.会用斜二测画法画平面图形的直观图和立体图形的直观图.3.会根据斜二测画法的规则由直观图还原成平面图并进行计算.4.采用对比的方法了解在平行投影下画空间图形与在中心投影下画空间图形两种方法的各自特点. 重点:斜二测画法的规则,平面图形的直观图和立体图形的直观图的画法.难点:立体图形的直观图的画法.疑点:斜二测画法的逆向应用,即根据斜二测画法的规则由直观图还原成平面图并进行计算.1.直观图及斜二测画法.(1)用来表示空间图形的直观图,叫作空间图形的直观图.(2)斜二测画法的规则.① 在已知图形中建立直角坐标系 xOy,画直观图时,它们分别对应 x′轴和 y′轴,两轴交于点 O′,使∠x′O′y′=45°,它们确定的平面表示水平平面.② 已知图形中平行于 x 轴或 y 轴的线段,在直观图中分别画成平行于 x′轴和 y′轴的线段.③ 已知图形中平行于 x 轴的线段,在直观图中保持原长度不变;平行于 y 轴的线段,长度为原来的.温馨提示:立体图形与平面图形相比多了一个 z 轴,其直观图中对应 z 轴的是 z′轴,平行于 z 轴的线段,在直观图中平行性和长度都不变.预习交流 1画直观图建立坐标系时应注意什么原则?提示:建系时注意两个原则:① 使原图上尽可能多的点落在坐标轴上;② 尽量使用对称关系建系.预习交流 2关于直观图画法的说法中,不正确的是( ).A.原图中平行于 x 轴的线段,其对应线段平行于 x′轴,长度不变B.原图中平行于 y 轴的线段,其对应线段平行于 y′轴,长度不变C.画与坐标系 xOy 对应的坐标系 x′O′y′时,∠x′O′y′可等于 135°D.作直观图时,所画直观图可能不同提示:B2.平面及其表示.在几何里所说的平面是无限延展的,通常我们只画出它的 一部分来表示平面.一般地,用平行四边形表示空间一个水平平面的直观图,并用希腊字母 α , β , γ 等来表示(如图所示).3.用斜二测画法画的直观图是根据平行投影的原理画出的图形,图中的投影线互相平行.也可以根据中心投影的原理来表示空间图形,此时投影线相交于一点.预习交流 3(1)一条直线在平面上的平行投影是( ).A.直线 B.点C.线段 D.直线或点(2)如果一个平面图形所在的平面与投影面平行,则中心投影后得到的图形与原图形是________的.提示:(1)D (2)相似1.画平面图形的直观图用斜二测画法画出如图所示的水平放置的三角形...
