施工现场临时用电安全规范

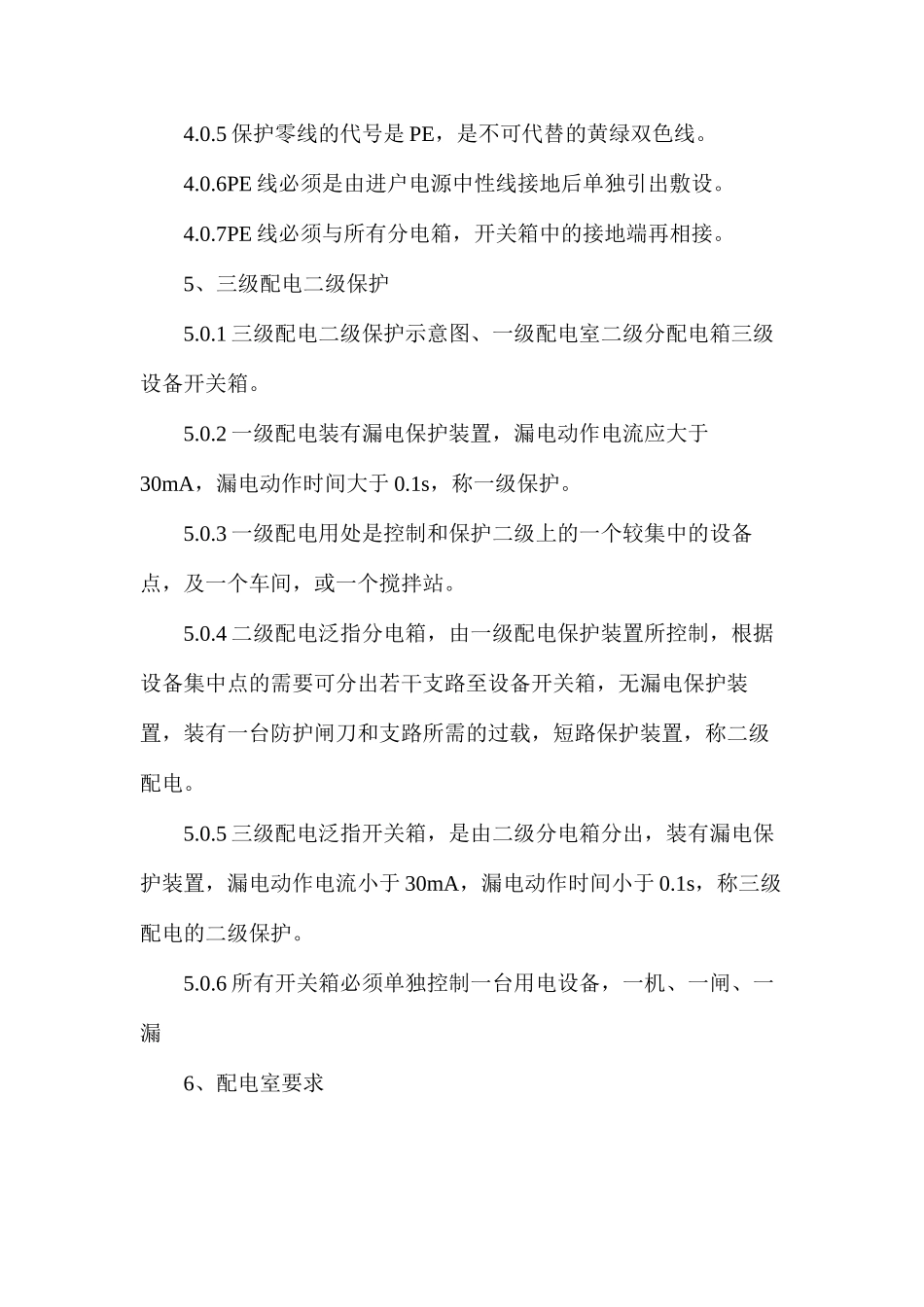

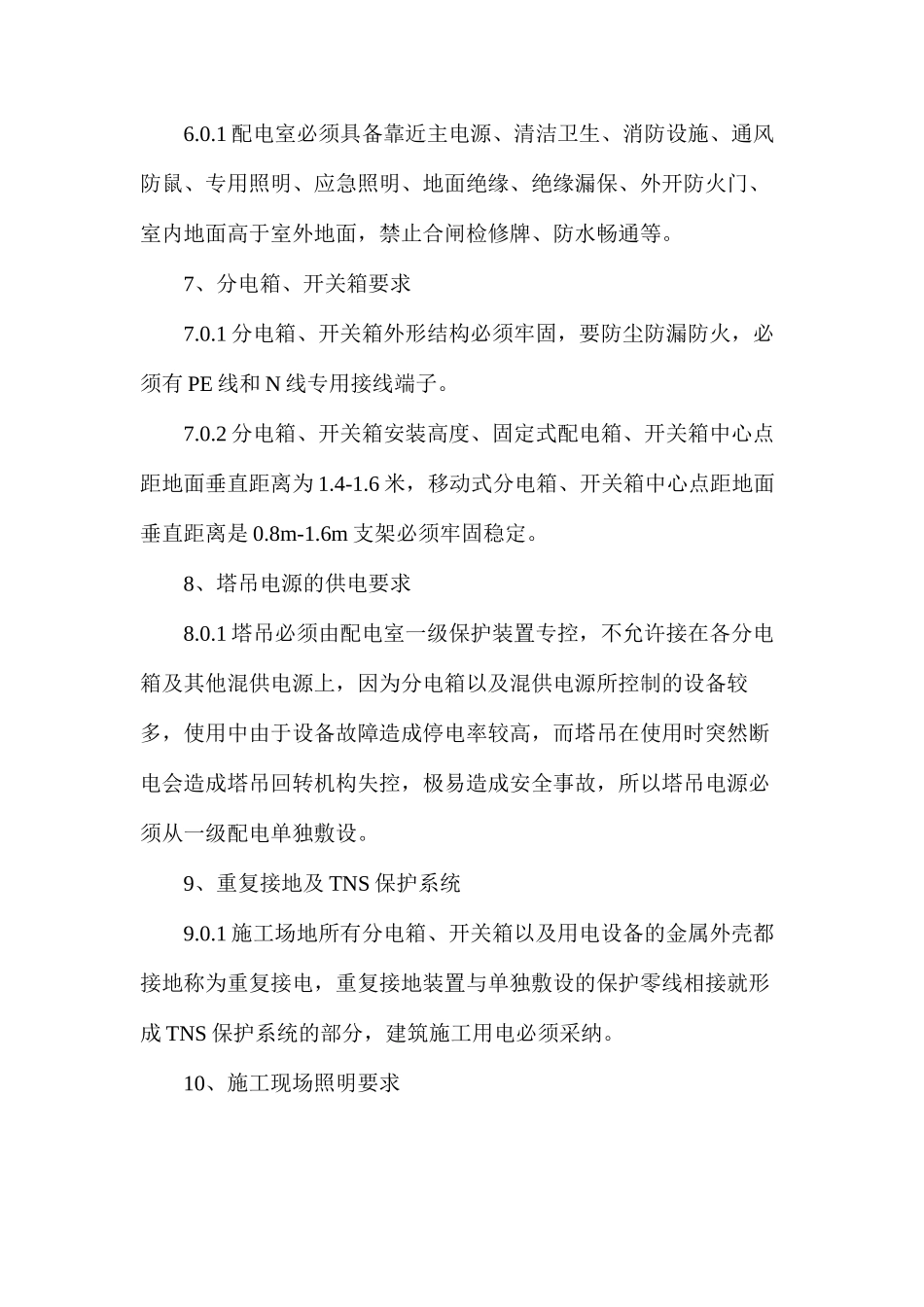

施工现场临时用电安全法律规范1、编制依据本手册是依据 GB-50194《建筑工程施工现场用电安全法律规范》JGJ-46《施工现场临时用电安全技术法律规范》编制。2、编制目的用科学方法保障建筑施工现场安全生产预防在施工中安全事故的发生，提高监理人员在施工现场管理的综合水平。3、编制说明建筑施工用电必须符合 GBT-50194《建筑工程施工现场供电安全法律规范》和行业标准 JGJ-46《施工现场临时用电安全技术法律规范》的规定，本手册只限现场施工监理人员掌握，可供配电安装专业技术人员参考，不做依据。4、三相五线制4.0.1 三相五线制是所有建筑施工用电必须采纳的供电方式4.0.2 三相五线包括的是 3 根相线（火线）1 根工作零线，一根保护零线。4.0.3 三根相线的代号是 A、B、C 或 L1、L2、L3，A 为黄色，B 为绿色，C 为红色，在开关上排列是左中右，相线之间的电压是 380V，称线电压。4.0.4 工作零线是变压器中性接地线，代号为 N，为黑色或淡蓝色，与相线间的电压是 220V，称相电压。4.0.5 保护零线的代号是 PE，是不可代替的黄绿双色线。4.0.6PE 线必须是由进户电源中性线接地后单独引出敷设。4.0.7PE 线必须与所有分电箱，开关箱中的接地端再相接。5、三级配电二级保护5.0.1 三级配电二级保护示意图、一级配电室二级分配电箱三级设备开关箱。5.0.2 一级配电装有漏电保护装置，漏电动作电流应大于30mA，漏电动作时间大于 0.1s，称一级保护。5.0.3 一级配电用处是控制和保护二级上的一个较集中的设备点，及一个车间，或一个搅拌站。5.0.4 二级配电泛指分电箱，由一级配电保护装置所控制，根据设备集中点的需要可分出若干支路至设备开关箱，无漏电保护装置，装有一台防护闸刀和支路所需的过载，短路保护装置，称二级配电。5.0.5 三级配电泛指开关箱，是由二级分电箱分出，装有漏电保护装置，漏电动作电流小于 30mA，漏电动作时间小于 0.1s，称三级配电的二级保护。5.0.6 所有开关箱必须单独控制一台用电设备，一机、一闸、一漏6、配电室要求6.0.1 配电室必须具备靠近主电源、清洁卫生、消防设施、通风防鼠、专用照明、应急照明、地面绝缘、绝缘漏保、外开防火门、室内地面高于室外地面，禁止合闸检修牌、防水畅通等。7、分电箱、开关箱要求7.0.1 分电箱、开关箱外形结构必须牢固，要防尘防漏防火，必须有 PE 线和 N 线专用接线端子。7.0.2 分电箱、开关箱安装高度、固定式配电箱、开关箱中心点距地面垂直距...
