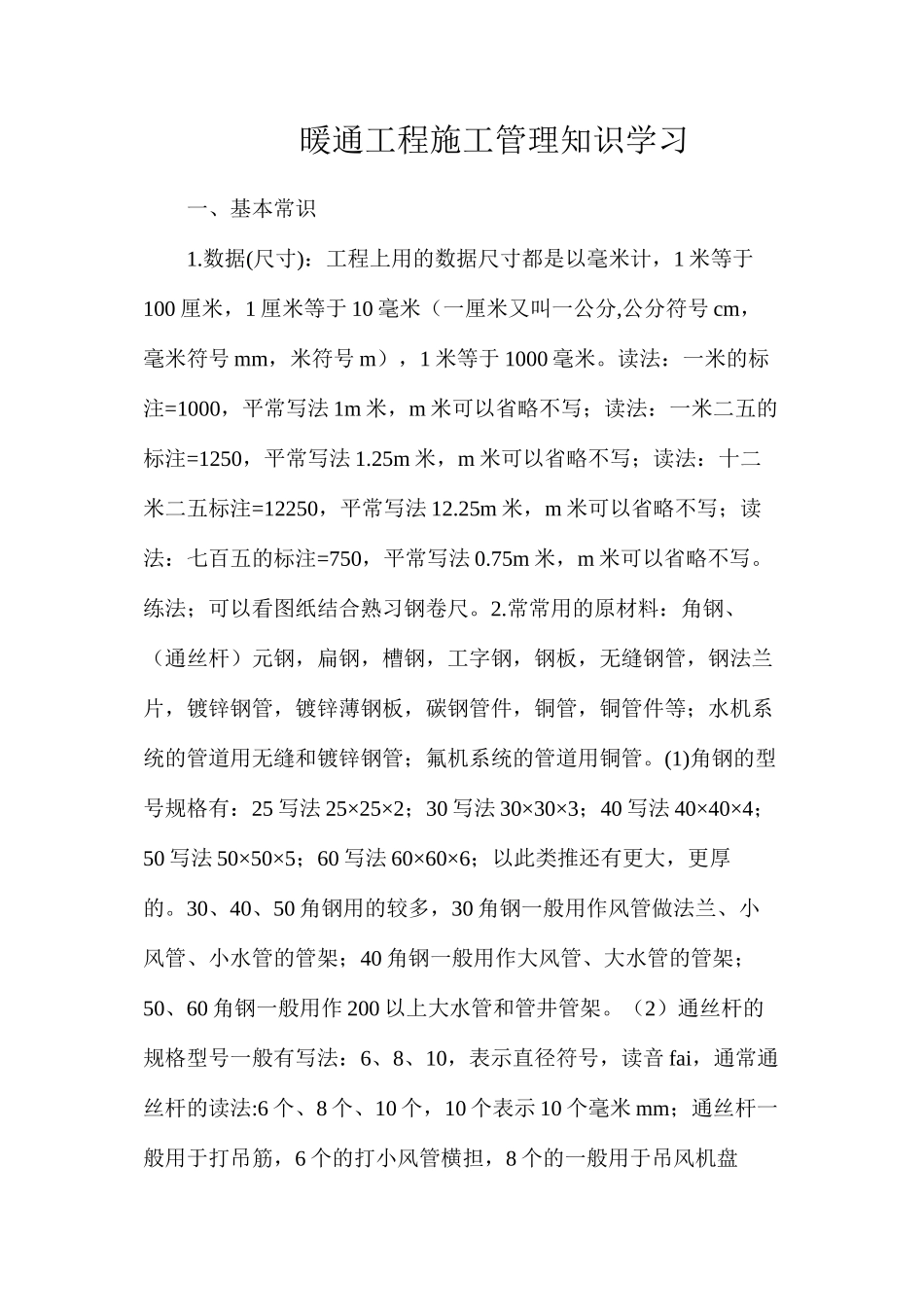

暖通工程施工管理知识学习一、基本常识1.数据(尺寸)：工程上用的数据尺寸都是以毫米计，1 米等于100 厘米，1 厘米等于 10 毫米（一厘米又叫一公分,公分符号 cm，毫米符号 mm，米符号 m），1 米等于 1000 毫米。读法：一米的标注=1000，平常写法 1m 米，m 米可以省略不写；读法：一米二五的标注=1250，平常写法 1.25m 米，m 米可以省略不写；读法：十二米二五标注=12250，平常写法 12.25m 米，m 米可以省略不写；读法：七百五的标注=750，平常写法 0.75m 米，m 米可以省略不写。练法；可以看图纸结合熟习钢卷尺。2.常常用的原材料：角钢、（通丝杆）元钢，扁钢，槽钢，工字钢，钢板，无缝钢管，钢法兰片，镀锌钢管，镀锌薄钢板，碳钢管件，铜管，铜管件等；水机系统的管道用无缝和镀锌钢管；氟机系统的管道用铜管。(1)角钢的型号规格有：25 写法 25×25×2；30 写法 30×30×3；40 写法 40×40×4；50 写法 50×50×5；60 写法 60×60×6；以此类推还有更大，更厚的。30、40、50 角钢用的较多，30 角钢一般用作风管做法兰、小风管、小水管的管架；40 角钢一般用作大风管、大水管的管架；50、60 角钢一般用作 200 以上大水管和管井管架。（2）通丝杆的规格型号一般有写法：6、8、10，表示直径符号，读音 fai，通常通丝杆的读法:6 个、8 个、10 个，10 个表示 10 个毫米 mm；通丝杆一般用于打吊筋，6 个的打小风管横担，8 个的一般用于吊风机盘管，10 个的一般用于吊新风机组。（3）圆钢的规格型号有 4 到20，读法写法与通丝杆相同 10、12 个的一般用于吊空调器。（4）扁钢的规格型号有 25×3 个到 50×5 个，50 代表宽，5 个代表厚，个代表毫米毫米写法 mm，扁钢用量较少。（5）槽钢的规格型号有 6号 8 号 10 号一直到 30 号，6 号代表 60mm 宽，30 号代表 300mm宽；6 号 8 号槽钢一般用于做较大的管架，30 号槽钢用于做较大的钢平台梁和承载较大的设备；18 号槽钢适宜组成方钢做大平台柱。（6）工字钢规格型号与槽钢同样，槽钢的宽度是工字钢的高度，用途与槽钢大致相同。（7）钢板的规格型号很多，一般采纳厚度(符号读音白尔塔)，一般规格有=1-=12 称之 1 个（厚）到 12 个（厚），个实际上就是毫米，1mm 厚到 12mm 厚；1 毫米以下为叫作丝，1mm 等于 100 丝，比如 0.50 毫米就叫 50 丝，0.75 毫米就叫75 丝；0.50 毫米到 1,2 毫米厚的钢板多...
