架棚轨道联巷开口作业安全技术措施

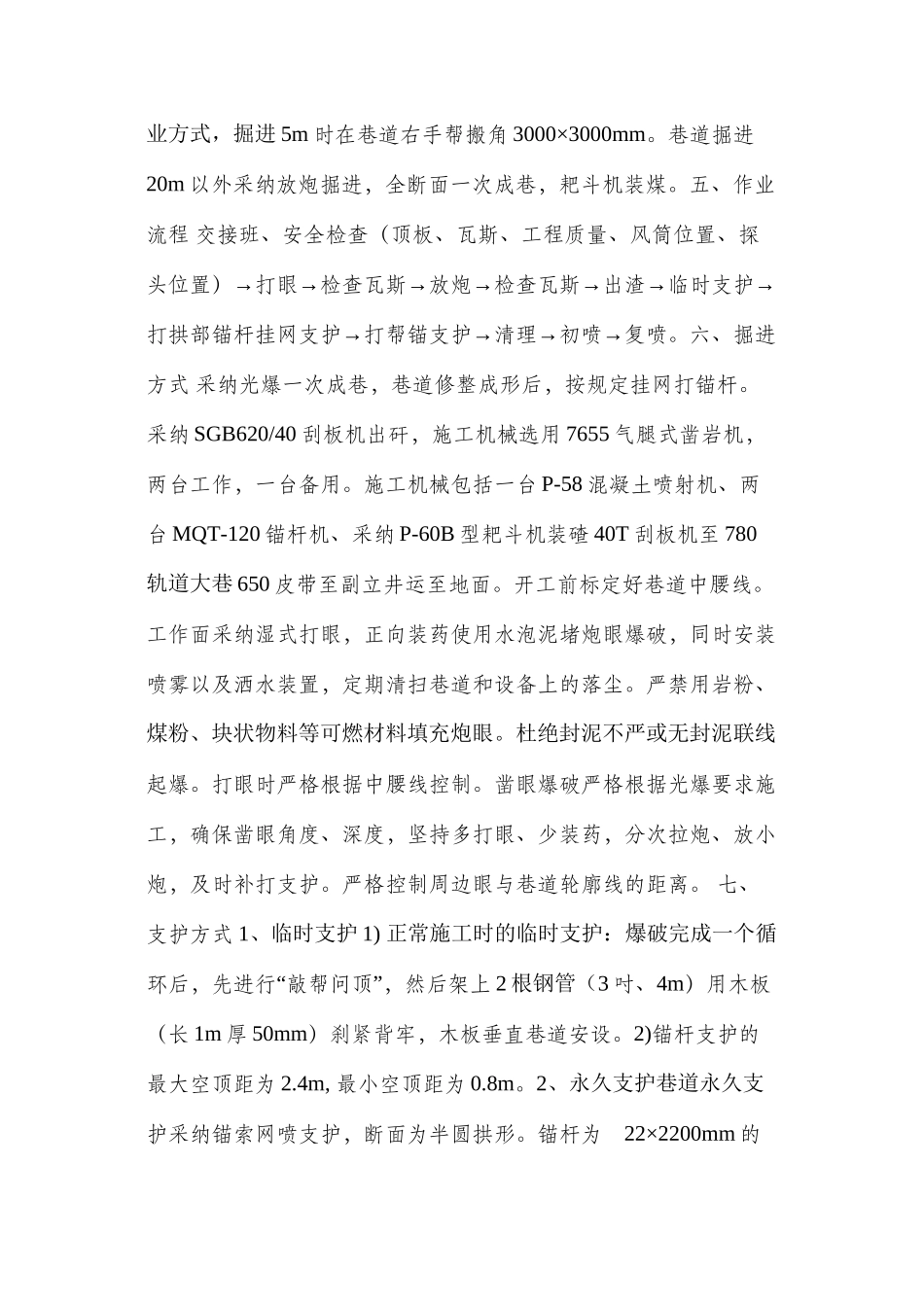

架棚轨道联巷开口作业安全技术措施 一、概况 根据正旺煤业生产部门安排部署，将在轨道大巷内开轨道联巷，其开口位置为轨道大巷内 G4 点后 13m 为巷道中心。开口坐标为 X:4103640.495, Y:19555921.675, Z:777.21。轨道联巷，施工方位为 163°，全长 46m，施工坡度为+3°16′。按中腰线施工， 断面类型为半圆拱形，支护方式为锚索网喷。二、开口支护 轨道联巷开口时为了加强开口处的支护，在轨道联巷中心线前后 5m 范围采纳锚索加强支护。在施工锚索时，钻至 4.0m 时，为 9#煤层采空区，顶板压力大，经矿方有关领导讨论决定，在原支护的基础上“”进行架对棚加强支护。在架棚前在轨道联巷开口 五花形 布置，锚索为 φ21.6×6200mm 钢绞线，间排距 2000×1600mm，托板规格为300×300×10mm，共打 20 个锚索。每根锚索用一卷 K2355 型树脂锚固剂和两卷 Z2355 型树脂锚固剂。三、技术要求 1、轨道联巷：全长 46m，施工方位 163°，断面类型为半圆拱形，掘断面：掘宽4200mm、掘高 3650mm、拱高 2100mm、墙高 1550mm、墙基100mm，喷厚 100mm。净断面：宽 4000mm、高 3550mm、拱高2000mm、墙高 1550mm，墙基 100mm。四、施工方法轨道联巷开口时用废旧皮带和铁丝将开口处前后 10m 范围内的电缆、风水管路保护，保证其不被损坏。开口处破混凝土喷层，炮眼深度 0.6--1.0m，每个炮眼装药 1 卷，放炮一个炮眼、一个炮眼拉炮。破混凝土喷层后，采纳多打眼、少装药、分次拉，循环掘进短掘短支的作业方式，掘进 5m 时在巷道右手帮搬角 3000×3000mm。巷道掘进20m 以外采纳放炮掘进，全断面一次成巷，耙斗机装煤。五、作业 流程 交接班、安全检查（顶板、瓦斯、工程质量、风筒位置、探→→→→→→→头位置）打眼检查瓦斯放炮检查瓦斯出渣临时支护→→→→打拱部锚杆挂网支护打帮锚支护清理初喷复喷。六、掘进 方式 采纳光爆一次成巷，巷道修整成形后，按规定挂网打锚杆。采纳 SGB620/40 刮板机出矸，施工机械选用 7655 气腿式凿岩机，两台工作，一台备用。施工机械包括一台 P-58 混凝土喷射机、两台 MQT-120 锚杆机、采纳 P-60B 型耙斗机装碴 40T 刮板机至 780轨道大巷 650 皮带至副立井运至地面。开工前标定好巷道中腰线。工作面采纳湿式打眼，正向装药使用水泡泥堵炮眼爆破，同时安装喷雾以及洒水装置，定期清扫巷道和设备上的落尘。严禁用岩粉、煤粉、块状物料等可燃材料填充炮眼。杜绝封...
