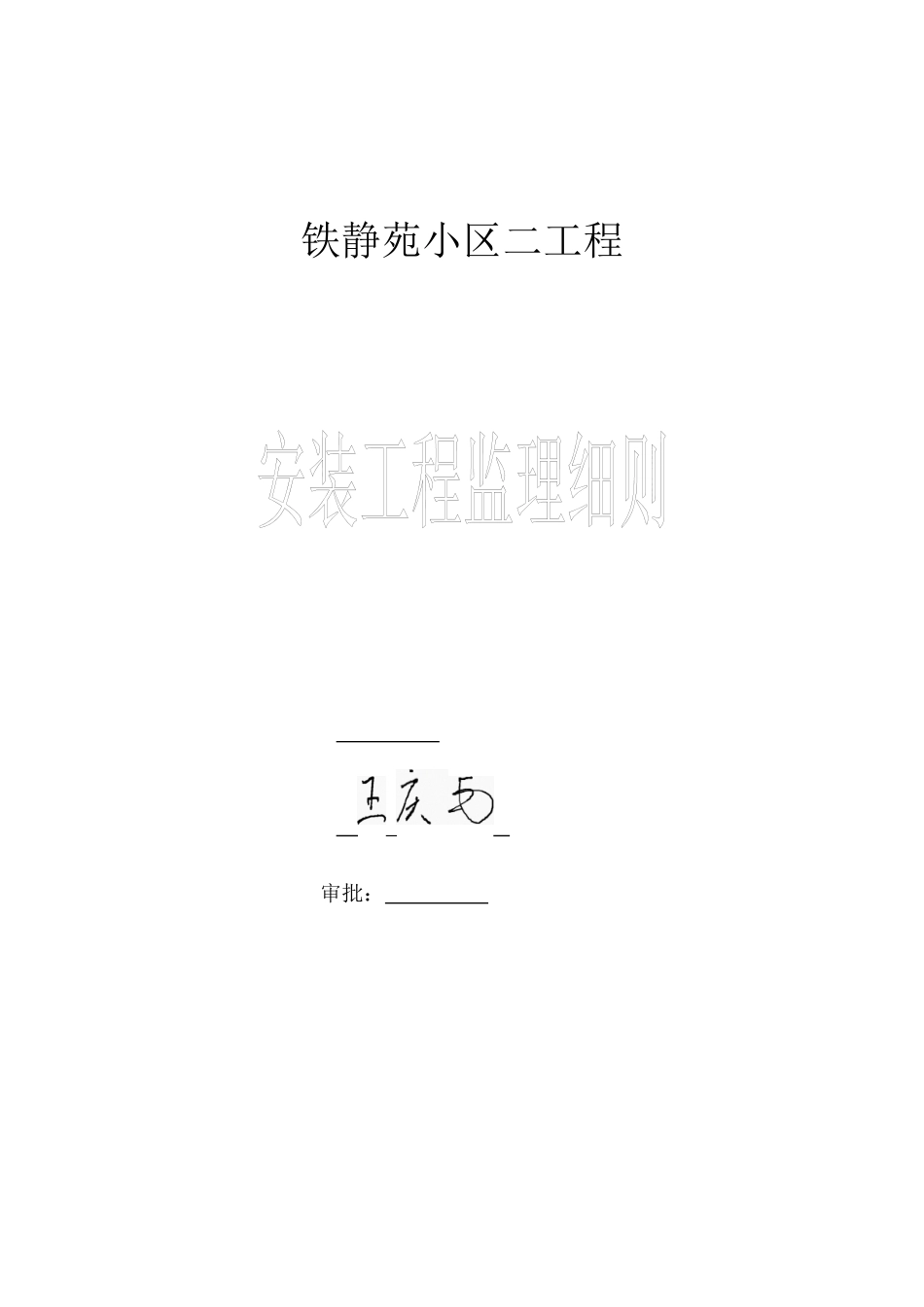

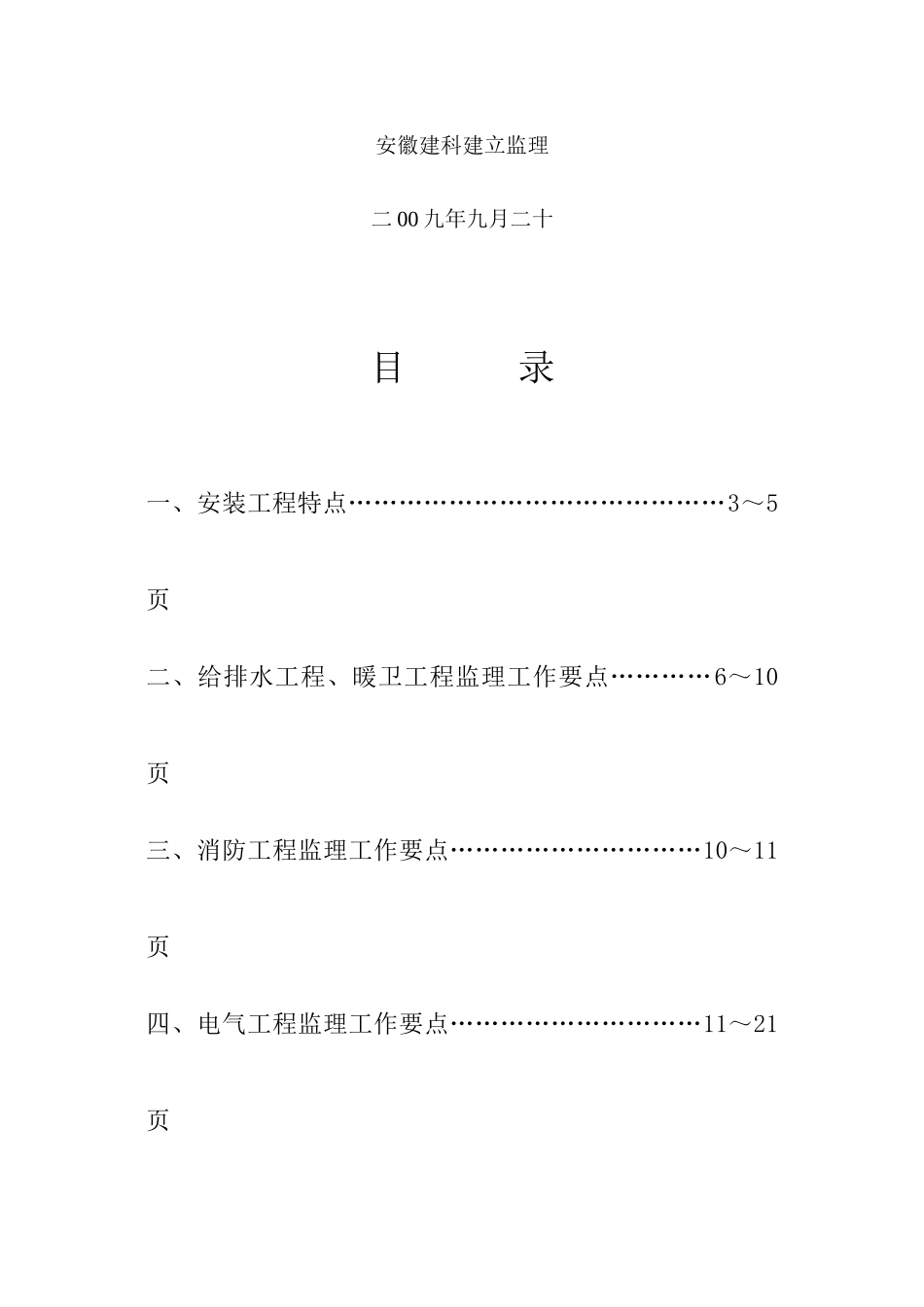

铁静苑小区二工程 审批： 安徽建科建立监理二 00 九年九月二十目 录一、安装工程特点………………………………………3～5页二、给排水工程、暖卫工程监理工作要点…………6～10页三、消防工程监理工作要点…………………………10～11页四、电气工程监理工作要点…………………………11～21页………………五、智能化建筑系统的监理工作要点22～24页…………………………六、电梯工程监理工作要点25～34页一、安装工程特点⒈ 给排水特点：本工程设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、空调冷凝水系统。生活给水系统：1#楼生活给水系统分 4个分区一到五层由室外政给水网直接供水六到十二层为低区十三层到二十六层为中区二十七层到三十二层为高区由小区泵房加压供水。2#楼生活给水系统分 3 个分区一到五层为低区由室外政给水网直接供水六到十一层为高区由小区泵房加压供水。生活热水系统本工程设计太能集热器及道 1～5 层在台栏杆处设集热器 6～11 层在屋顶布置集热器。3#楼生活给水系统分 3 个分区一到五层为低区由室外政给水网直接供水六到十二层为中区十三层到十八层为高区由小区泵房加压供水。生活热水系统本工程设计太能集热器及道 1～5 层在台栏杆处设集热器 6～11 层在屋顶布置集热器。4#楼生活给水系统分 4 个分区一到五层由室外政给水网直接供水六到十二层为低区十三层到二十六层为中区二十七层到三十二层为高区由小区泵房加压供水。住宅每户设一 DN20 水表水表安装在各层水井中。1#、4#楼政给水网供水压力按 0.28MPa 设计。生活污水系统：采纳污、废水合流制室内±0.00 以上污废水重力自流排入室外污水 1#、4#楼卫生间、厨房设专用通气立 2#、3#楼卫生间、厨房不设专用通气立。雨水系统：屋面雨水斗采纳侧入式屋面雨水经雨水斗和室外雨水排入室外雨水检查井。消火栓给水系统：1#、3#、4#楼室内消火栓用水量为 20L/S2#楼室内消火栓用水量为 10L/S 室内任何地点都有两股水柱能到达 2#、4#楼室外消防用水量为15L/S。1#、4#楼室内消火栓系统入户压力为 1.30MPa。消防水泵、消防水池在小区内的水泵房内设置屋顶消防水箱设在 1#楼的屋顶小区内消防水池及屋顶水箱共用。⒉ 电气特点：本工程设计包括低压配电、照明、弱电系统。低压配电系统：采纳双回路供电电力电缆埋地进户配电箱采纳成品铁制暗装式进户电缆的金属外皮、保护钢与防雷共同接地装置。其中 2#、3#楼建筑、电梯、公共照明为...
