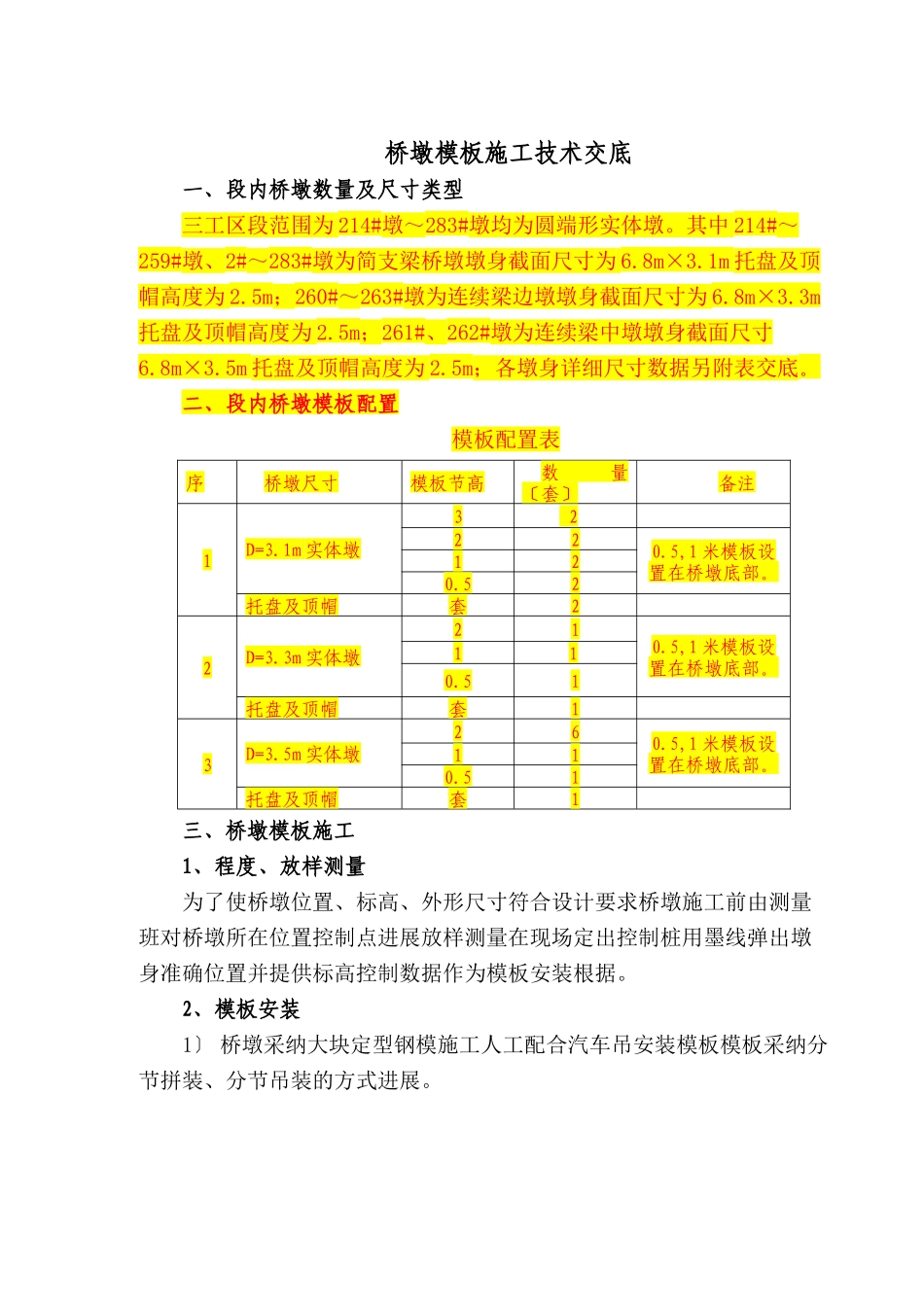

桥墩模板施工技术交底

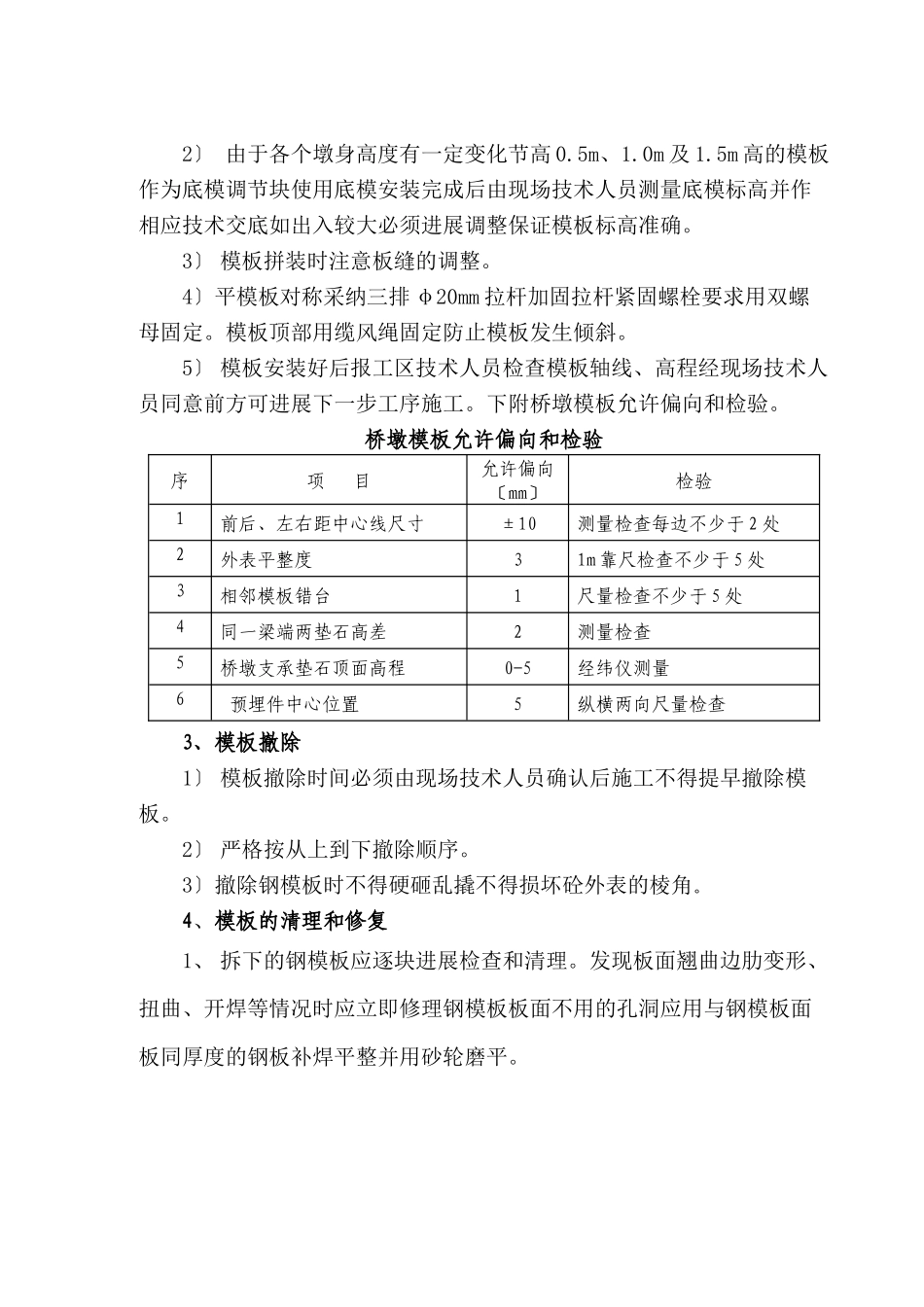

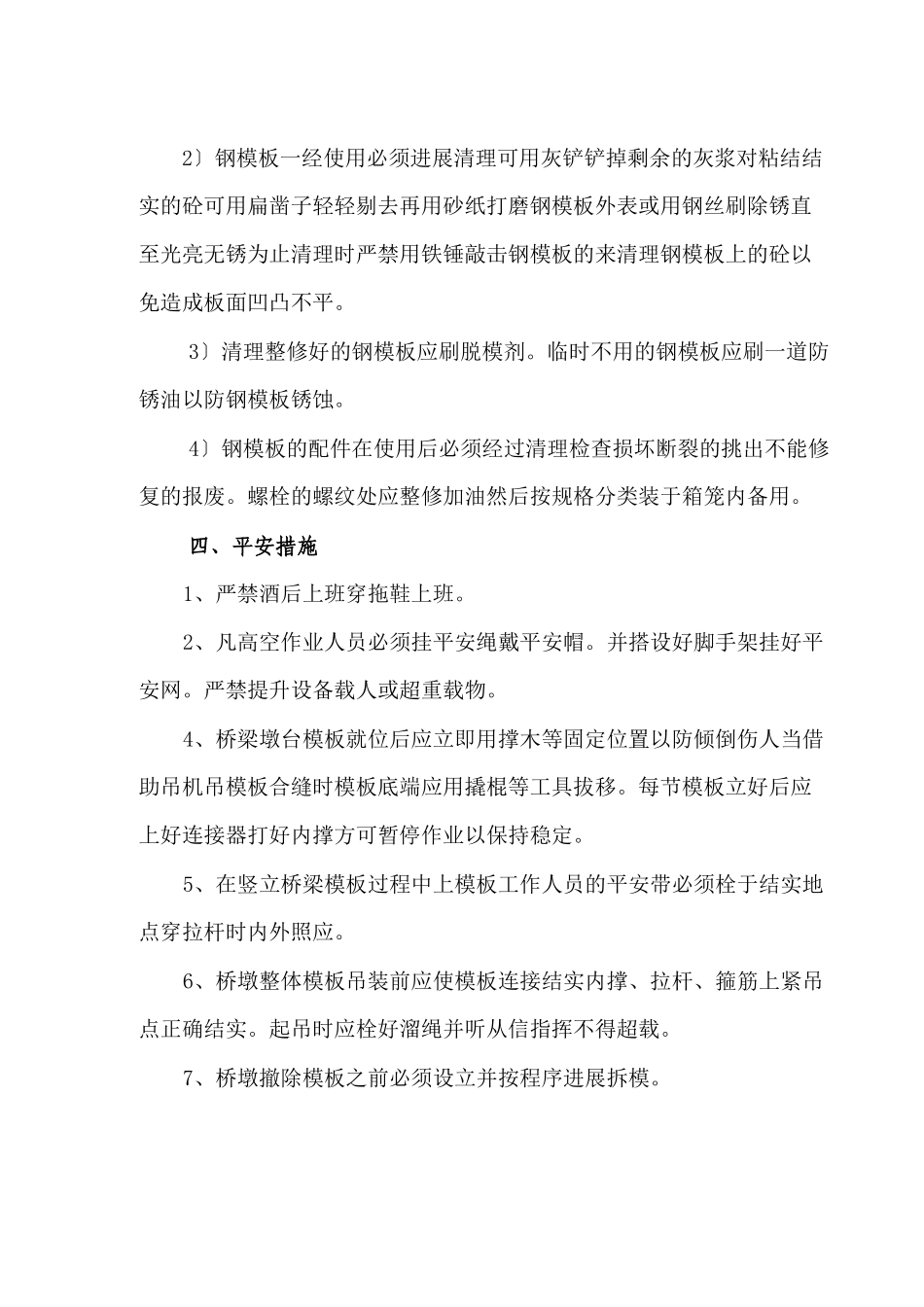

桥墩模板施工技术交底一、段内桥墩数量及尺寸类型三工区段范围为 214#墩～283#墩均为圆端形实体墩。其中 214#～259#墩、2#～283#墩为简支梁桥墩墩身截面尺寸为 6.8m×3.1m 托盘及顶帽高度为 2.5m；260#～263#墩为连续梁边墩墩身截面尺寸为 6.8m×3.3m托盘及顶帽高度为 2.5m；261#、262#墩为连续梁中墩墩身截面尺寸6.8m×3.5m 托盘及顶帽高度为 2.5m；各墩身详细尺寸数据另附表交底。二、段内桥墩模板配置模板配置表三、桥墩模板施工1、程度、放样测量为了使桥墩位置、标高、外形尺寸符合设计要求桥墩施工前由测量班对桥墩所在位置控制点进展放样测量在现场定出控制桩用墨线弹出墩身准确位置并提供标高控制数据作为模板安装根据。2、模板安装1 〕 桥墩采纳大块定型钢模施工人工配合汽车吊安装模板模板采纳分节拼装、分节吊装的方式进展。序桥墩尺寸模板节高数量〔套〕备注1D=3.1m 实体墩3 2220.5,1 米模板设置在桥墩底部。120.52托盘及顶帽套22D=3.3m 实体墩210.5,1 米模板设置在桥墩底部。110.51托盘及顶帽套13D=3.5m 实体墩260.5,1 米模板设置在桥墩底部。110.51托盘及顶帽套12 〕 由于各个墩身高度有一定变化节高 0.5m、1.0m 及 1.5m 高的模板作为底模调节块使用底模安装完成后由现场技术人员测量底模标高并作相应技术交底如出入较大必须进展调整保证模板标高准确。3 〕 模板拼装时注意板缝的调整。4〕平模板对称采纳三排 φ20mm 拉杆加固拉杆紧固螺栓要求用双螺母固定。模板顶部用缆风绳固定防止模板发生倾斜。5 〕 模板安装好后报工区技术人员检查模板轴线、高程经现场技术人员同意前方可进展下一步工序施工。下附桥墩模板允许偏向和检验。桥墩模板允许偏向和检验序项 目允许偏向〔mm〕检验1前后、左右距中心线尺寸±10测量检查每边不少于 2 处2外表平整度31m 靠尺检查不少于 5 处3相邻模板错台1尺量检查不少于 5 处4同一梁端两垫石高差2测量检查5桥墩支承垫石顶面高程0-5经纬仪测量6 预埋件中心位置5纵横两向尺量检查3、模板撤除1 〕 模板撤除时间必须由现场技术人员确认后施工不得提早撤除模板。2 〕 严格按从上到下撤除顺序。3〕撤除钢模板时不得硬砸乱撬不得损坏砼外表的棱角。4、模板的清理和修复1 、 拆下的钢模板应逐块进展检查和清理。发现板面翘曲边肋变形、扭曲、开焊等情况时应立即修理钢模板板面不用的孔洞应用与钢模板面板同厚度的钢板补焊平整并用砂轮磨平。2〕钢模板一经使用必须...
